KRONE integriert ECAD, MCAD und ERP und realisiert einen durchgängigen Ablauf von Entwicklung, Einkauf und Beschaffung.

KRONE implementiert disziplinübergreifenden Entwicklungsprozess

Die Maschinenfabrik Bernard Krone GmbH & Co. KG in Spelle, ein führender Gerätehersteller auf dem Gebiet der Grünfutterernte, hat E³.series von Zuken in einen durchgängigen Entwicklungsprozess integriert, der die Bereiche mechanische und elektrotechnische Entwicklung direkt mit dem Bestellwesen verbindet.

Die Lösung ermöglicht eine vollständige Darstellung des digitalen Produktmodells, das den Grundstein für die Vernetzung von Geschäftsprozessen im Sinne von KRONEs Industrie 4.0 und Farming 4.0 Strategie legt.

Auf einen Blick

Qualitätssprung in der Kabelbaum-Entwicklung

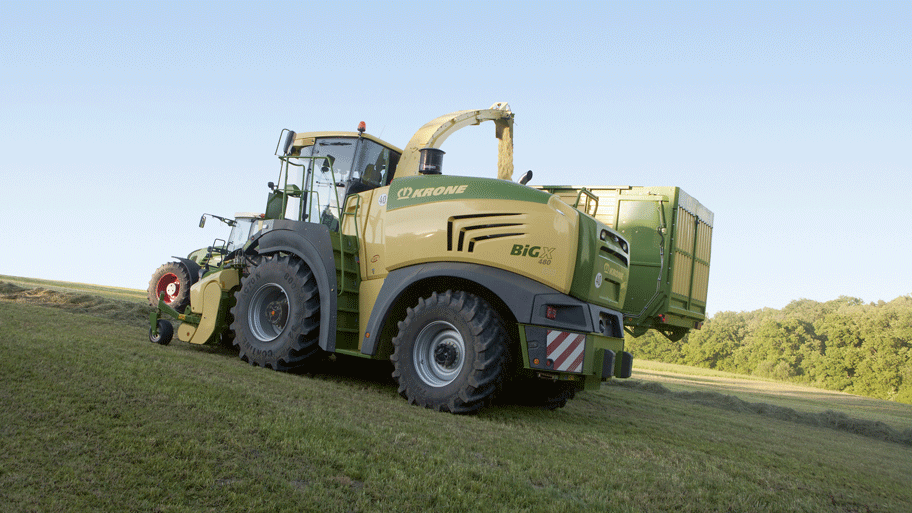

Als die Firma KRONE die BiG X 480/580 Feldhäcksler-Baureihe aus der Taufe hob, stellte dies in doppelter Hinsicht einen Meilenstein in der an Innovationen reichen Geschichte des Unternehmens dar: Die BiG X 480/580-Baureihe ist nämlich nicht nur eine „verkleinerte“ Version des weltweit leistungsstärksten Feldhäckslers KRONE BiG X 1100 mit mehr als 1000 PS, sondern sie ist auch das erste Produkt des Hauses, das in einem interdisziplinären Prozess entwickelt wurde, bei dem Mechanik- und Elektrokonstrukteure in einer durchgängigen digitalen Umgebung bestehend aus E³.series, CATIA und SAP zusammenarbeiten können

Prozess Reengineering

„Wir hatten E³.series schon einige Zeit im Einsatz“, erzählt Dr. Korn. „Aber es wurde nicht vernünftig genutzt, vor allem, was die Möglichkeiten der Integration in unsere Geschäftsprozesse in Produktentstehung, Materialwirtschaft und Produktion betraf.“ „Mein Kollege Stefan Thygs, der als Projektleiter für Einführung und Betreuung von E³.series zuständig ist, hat diese Anbindung zusammen mit Herrn Blume, unserem Gruppenleiter IT-Technische Anwendungssysteme auf den Weg gebracht,“ so Dr. Korn. „Davor konnte die Detailentwicklung des Kabelbaums erst erfolgen, als die mechanische Auslegung kurz vor dem Abschluss stand.“

Fertigungs- und Montagedokumentation

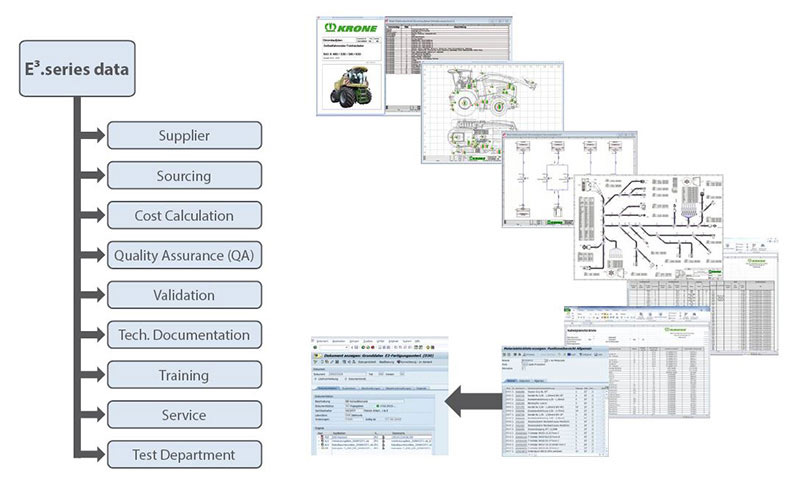

Es wurde eine einheitliche firmenspezifische Designmethodik entwickelt, die die Erstellung firmenspezifischer Vorlagen für Schaltplan- und Verkabelungsdesigns der E3.series beinhaltete. Darüber hinaus wurden die Materialstammdaten im SAP-System von KRONE bereinigt und ein neues Klassifizierungsschema für die elektrischen Komponenten eingeführt. Dies bildete die Grundlage für die Definition automatisierter Reports in E3.series mit denen digitale Stücklisten und Verbindungstabellen erstellt werden, die direkt in Einkauf und Fertigung übernommen und wiederverwendet werden konnten.

Best-in-Class Ansatz

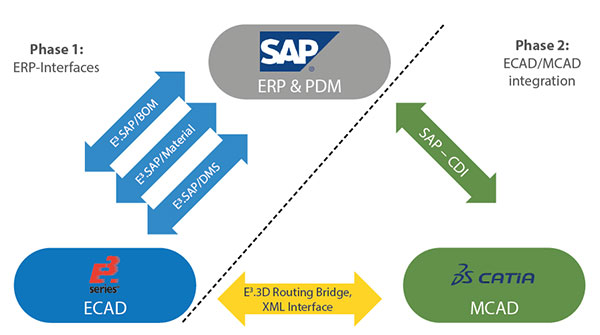

Da sowohl CATIA V5 als auch E3.series etablierte Technologien im Mechanik- und Elektrotechnikbereich waren, war es ein logischer Schritt, über Möglichkeiten nachzudenken, diese zu kombinieren, um Schlüsselparameter auszutauschen und Änderungen an beiden Enden koordiniert durchzuführen. Die Lösung wurde mit der E3.series Produktoption E3.3D Routing Bridge entwickelt, die einen bidirektionalen Austausch von Schaltplan- und Verbindungsinformationen zwischen E3.series und CATIA, Creo und anderen führenden MCAD-Systemen von Drittanbietern ermöglicht

Auf dem Weg zum digitalen Zwilling

Auch wenn die Lösung ursprünglich „nur“ entwickelt wurde, um die elektrotechnische Entwicklung besser an das Bestellwesen und die Mechanikkonstruktion anzubinden, liefert sie heute auch Vorteile für eine ganze Reihe von Geschäftsprozessen. „Mittlerweile befinden wir uns mitten in einer Diskussion um Indus­trie 4.0 und Digitalisierung. Dabei stellen wir fest, dass wir mit unserem integrativen Ansatz dem digitalen Zwilling, der heute stark disku­tiert wird, bereits sehr nahegekommen sind. Wir haben heute vollständige mechanische, hydraulische und elektrische Repräsenta­tionen zu einem digitalen Produktmodell konsolidiert. Das eröffnet uns eine ganze Reihe zusätzlicher Nutzungsmöglichkeiten in verschiedensten Geschäftsprozessen“, resumiert Dr. Korn.

Today, with the full harness layout detailed in-house in E3.series, we are in a position to produce detailed cable harness drawings and bill of materials documentation in a format that the supplier can directly use for harness manufacturing. This puts us in a much better buying position, and we expect to see the cost reductions reflected in our tenders.”

Michael Blume Head of Technical Applications in KRONE’s IT department

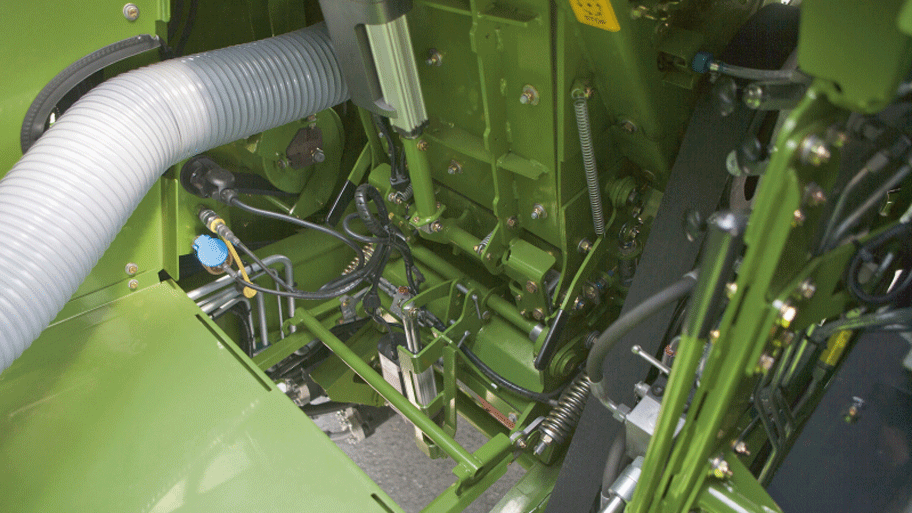

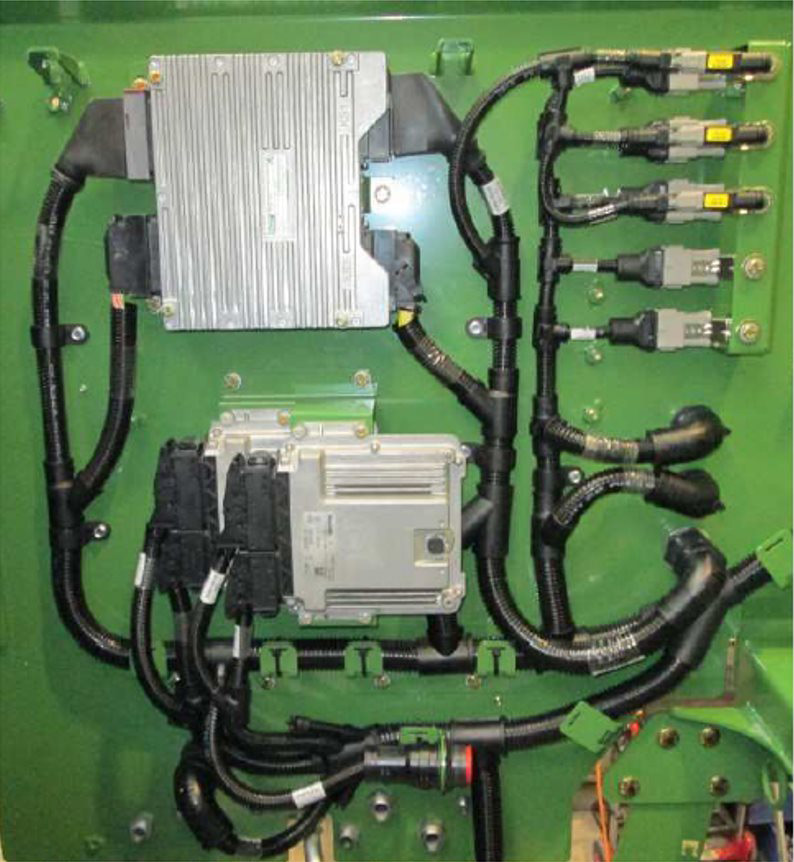

Die Qualität der Kabelverlegung hat mit der Einbindung von E³.series in den Produktentstehungsprozess ein neues Niveau erreicht

Stefan ThygsSystem Administrator, Electrical Engineering at KRONE

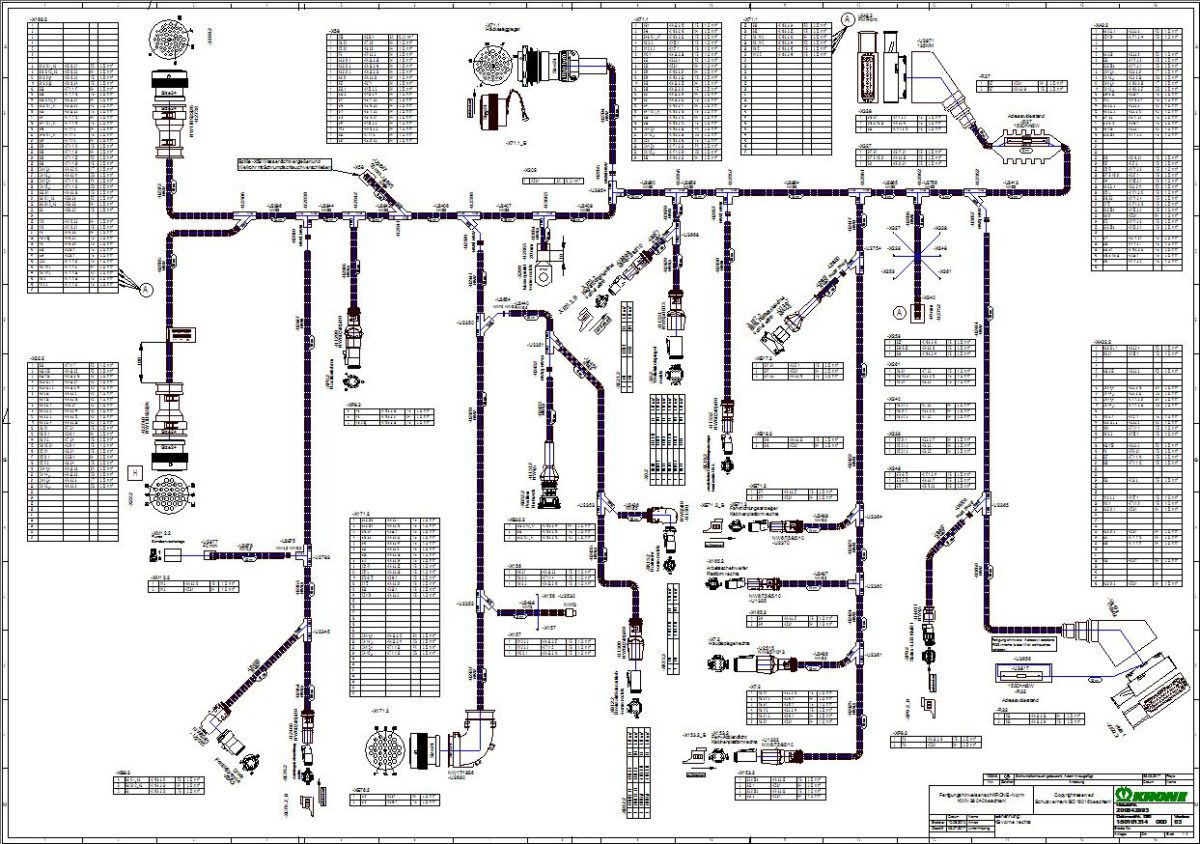

Heute werden alle Spezifikationen für die Kabelsatzfertigung bereits im E3-Projekt festgelegt, so dass wir detaillierte Stücklisten und Fertigungsunter-lagen an den Lieferanten herausgeben können

Michael BlumeGruppenleiter IT-Technische Anwendungssysteme, KRONE

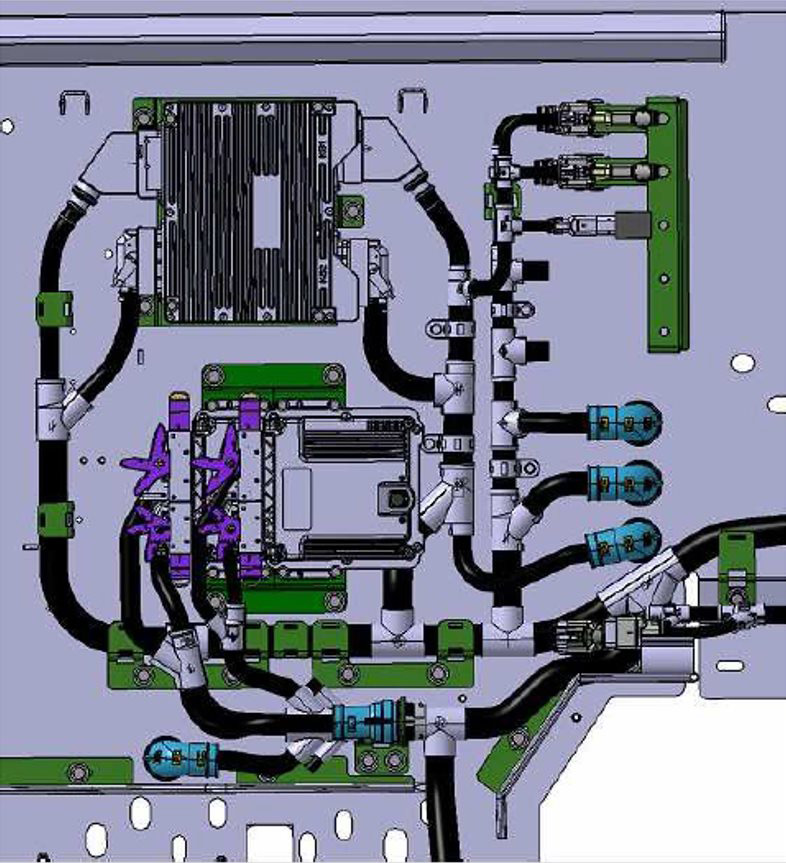

Mit der Schnittstelle von E³.series zu CATIA® sind wir in der Lage, wesentlich früher mit den Kollegen in der Mechanik-und Hydraulikentwicklung zusammenzuarbeiten

Stefan ThygsAdministration Elektronik-Entwicklung, KRONE

Our colleagues at the assembly lines have access to a digital model of the machine that includes a detailed representation of the cable harness and its assembly

Dr. Goy Hinrich KornCIO at KRONE

Wir befinden uns derzeit mitten in einer Diskussion um Industrie 4.0 und Digitalisierung. Dabei stellen wir fest, dass wir mit unserem integrativen Ansatz dem digitalen Zwilling, der heute stark diskutiert wird, bereits sehr nahegekommen sind

Dr. Goy Hinrich KornCIO at KRONE
