E3.WiringCockpit - digital geführte Schaltschrankverdrahtung
E3.WiringCockpit ermöglicht die Darstellung von Verdrahtungswegen und Anschlussinformationen auf mobilen Endgeräten. Die Verdrahtungswege werden Schritt für Schritt in einer 3D-Darstellung des Schaltschrankaufbaus hervorgehoben und alle für den Anwender relevanten Zusatzinformationen eingeblendet. Dies führt zu quantifizierbaren Vorteilen in Form von kürzeren Zykluszeiten und verbesserter Genauigkeit

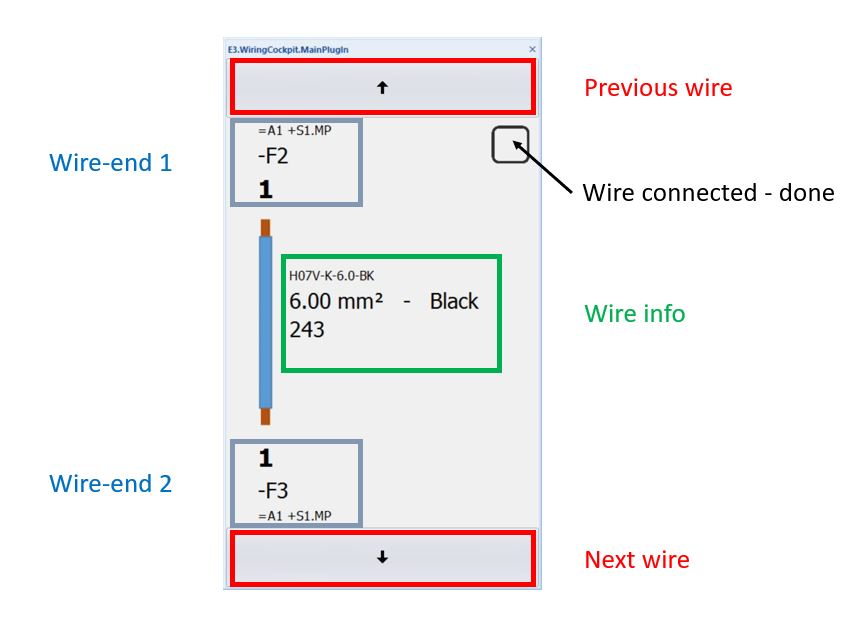

Angabe von Ausgangs- und Anschlusspin, Drahtfarbe und Drahtstärke
Protokollierung des Verdrahtungsfortschritts

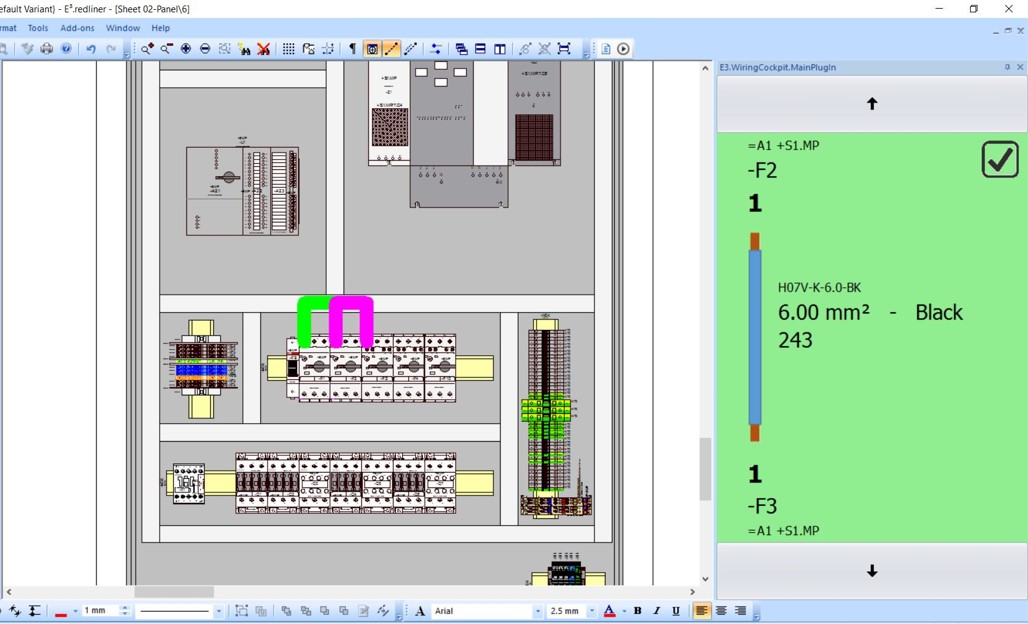

Darstellung der Verdrahtungswege

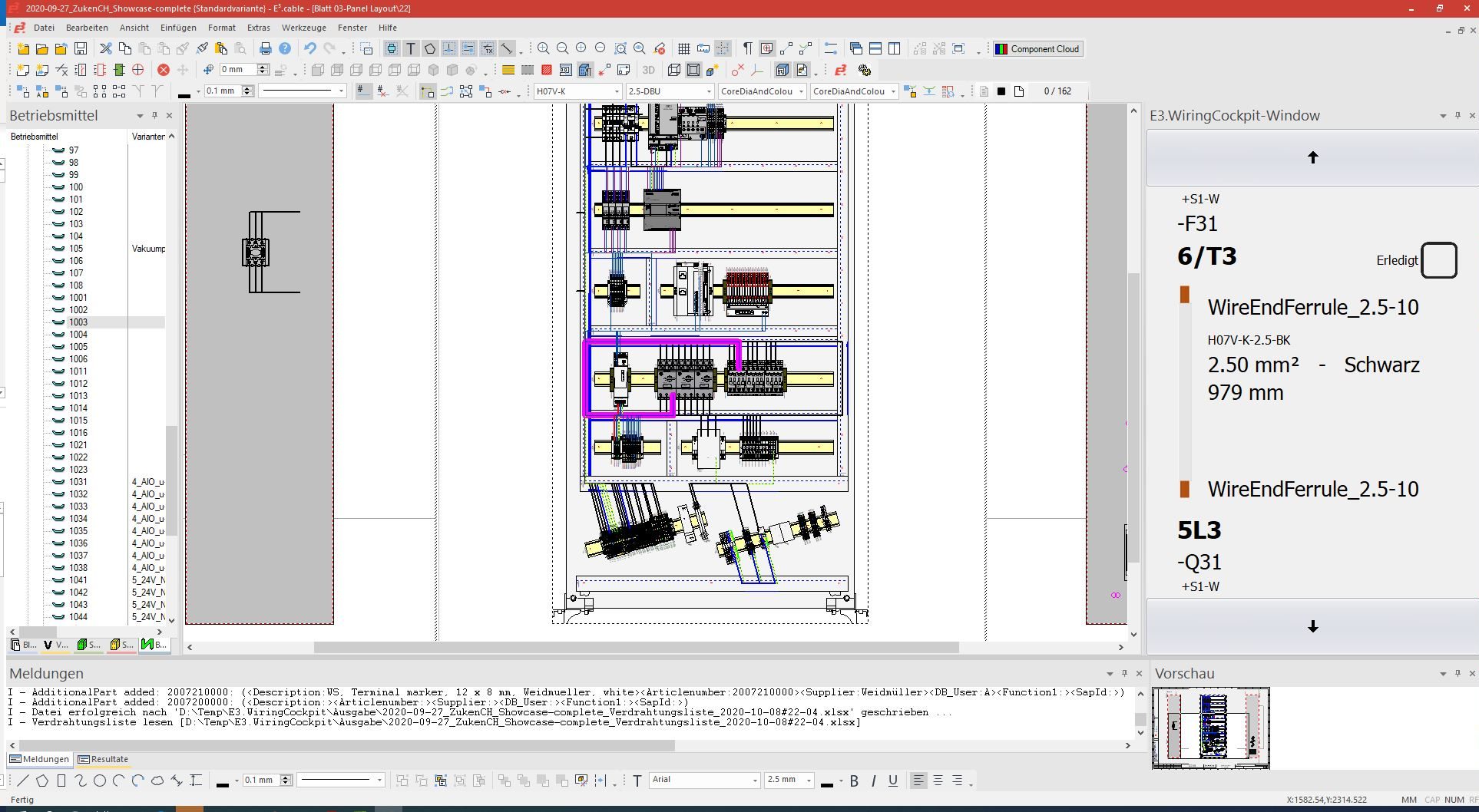

E3.WiringCockpit hebt die Verdrahtungswege im digitalen Schaltschrankaufbau hervor und blendet alle für den Anwender relevanten Zusatzinformationen ein. Nach der Bestätigung der Bearbeitung durch den Anwender wird der jeweils nächste Draht eingeblendet.
Optimierung der Verdrahtungsreihenfolge
Die Reihenfolge der Verdrahtung kann anhand eines Excel-Exports festgelegt und optimiert werden. Die optimierte Verdrahtungsreihenfolge hilft dem Werker den Schrank auf eine sehr effiziente Weise zu verdrahten
Protokoll des Bearbeitungsfortschritts
Nach der Bestätigung der Bearbeitung durch den Anwender wird der nächste Draht aus der Verdrahtungsliste eingeblendet. Der Verdrahtungsfortschritt wird protokolliert, so dass bei einer Unterbrechung genau an dieser Stelle weitergearbeitet werden kann.
