E3.HarnessAnalyzer - ein leistungsstarkes Werkzeug zum Betrachten und Analysieren von Bordnetz-Zeichnungen

E3.HarnessAnalyzer ist ein leistungsstarkes Werkzeug zum Betrachten und Analysieren von Kabelbaumzeichnungen im HCV-Containerdatenformat. HCV ist eine Erweiterung der Industriestandards KBL (Physisches Datenmodell) und SVG- (Vektorgrafik-) Daten. Ein wesentlicher Vorteil von E3.HarnessAnalyzerist die Möglichkeit, Konfigurationen auf Modulbasis für kundenspezifische Kabelbäume (KSK) zu verwalten. Diese Funktionen ermöglichen ein neues Maß an Benutzerfreundlichkeit bei der gemeinsamen Nutzung von Kabelbaum-Unterlagen und -Dokumenten mit internen oder externen Projektteams.

Austausch und Analyse detaillierter Kabelbaumdaten, die mit verschiedenen Autorenwerkzeugen erstellt wurden.

Lesen von KBL, VEC, HCV und anderen Entwurfsdatenformaten

Visualisierung von Kabelbäumen und Varianten in 2D und 3D

Verwaltung von Konfigurationen auf Basis von Modulen für kundenspezifische Kabelbäume (KSK)

E3.HarnessAnalyzer ebnet den Weg für die Zusammenarbeit bei der Entwicklung von Kabelbäumen in der anspruchsvollen Automobil-, Spezialfahrzeug- und Transportindustrie. Es ist einfach zu bedienen und ermöglicht eine effiziente Ansicht, Durchsuchen, Analysieren, Validieren und Kommentieren des Konstruktionsmodells und der zugehörigen Zeichnungen, die von der heute wachsenden Zahl von Autorenwerkzeugen erstellt werden. Das Tool ermöglicht es OEMs, ihre Prozesskette zu optimieren und mit ihren Lieferanten zusammenzuarbeiten. Es erlaubt die Bereitstellung detaillierter Kabelbaumdaten für alle Beteiligten, wie z.B. Freigabespezialisten, Qualitätsprüfer und Produktionsplaner.

Die wichtigsten Funktionen von E3.HarnessAnalyzer

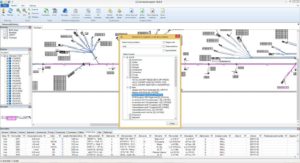

Anzeigen und Analysieren von Kabelbaumzeichnungen

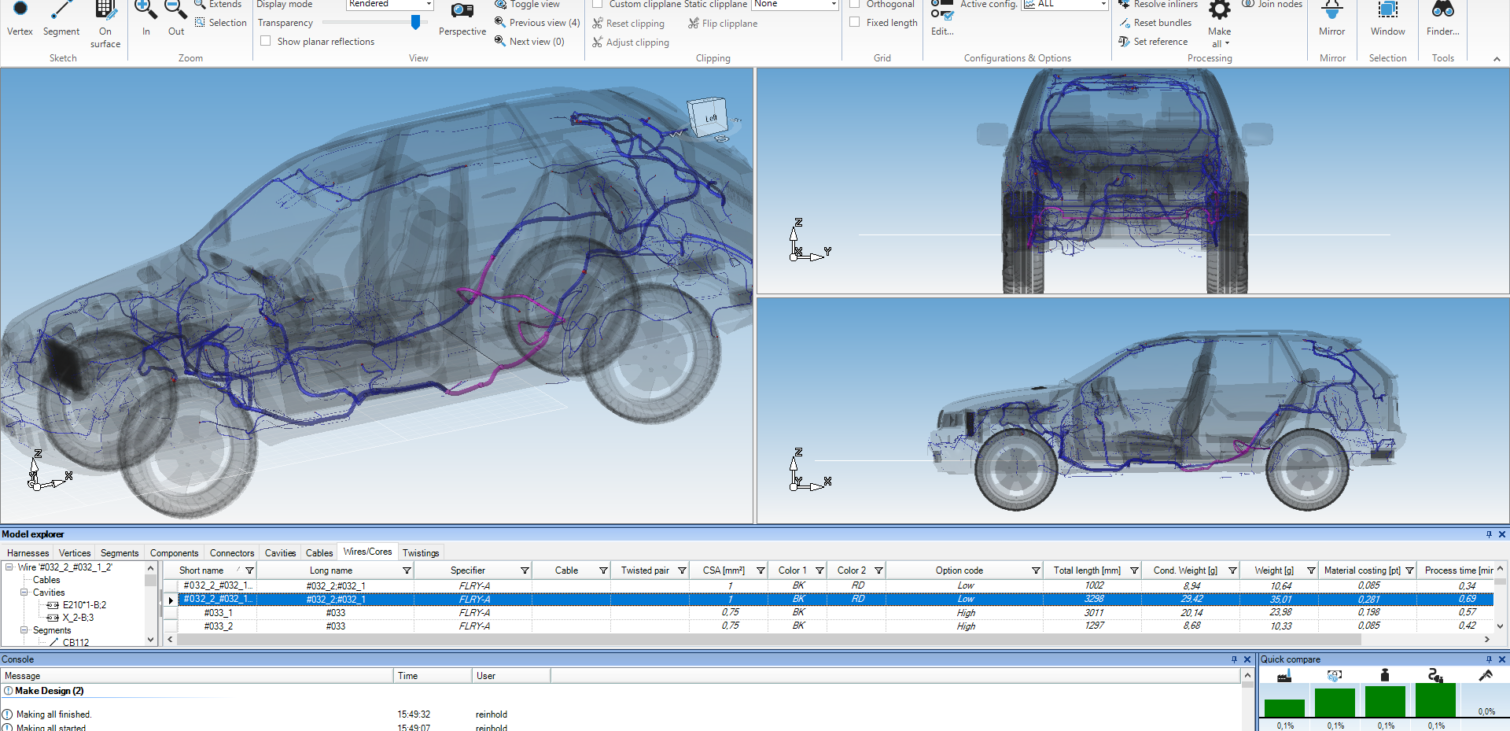

Analyse von Kabelbaum-Designs in 3D

Durch die Nutzung der 3D-Koordinaten in den importierten Daten (KBL, VEC oder PLMXML) kann der E3.Harness Analyzer Spannungen als vollständiges 3D-Modell darstellen. Wenn eine 2D-Zeichnung in den Importdaten (HVC oder DSI) enthalten ist, kann das Tool auch die detaillierte 2D-Zeichnung in hochauflösenden und großformatigen Formaten (z.B. 1m x 60m) darstellen.

Suche nach Details in großen Zeichnungen

Mit den heute üblichen großen Konstruktionen und Zeichnungen ist die Suchfunktion zu einer wichtigen Alltagsanforderung geworden. E3.HarnessAnalyzer unterstützt dies mit einer leistungsfähigen Suchmaschinenfunktionalität, die alle technischen Objekte eines Designs abdeckt.

Änderungsvergleiche durchführen

Die Zusammenarbeit bei der Konstruktion erfordert in der Regel ein schnelles manuelles Erkennen von Änderungen, die von anderen Designern vorgenommen wurden, wenn eine neue Version der Kabelbaumzeichnung freigegeben wird. E3.HarnessAnalyzer vergleicht schnell und automatisch zwei Versionen desselben Dokuments und hebt die die Unterschiede in der Zeichnung hervor. Die Ergebnisse können nach Microsoft Excel exportiert werden.

Redlining und Mark-up

Mit E3.HarnessAnalyzer können Anwender Dokumente mit Textkommentaren markieren, die nach Klassen wie „Fehler“ oder „Bestätigung“ strukturiert sind und in der Zeichnung als Kennzeichen angezeigt werden. Alle Anmerkungen können für die nachgelagerte Verarbeitung exportiert werden, wie z.B. für die Designprüfung im originalen Autorensystem oder die Archivierung für das Änderungswesen.

Modular aufgebaute Darstellungen

Masterkabelbaumzeichnungen können Modulfamilien und deren Module enthalten. E3.HarnessAnalyzer zeigt die zugehörigen Informationen zu Modulfamilien und Modulen gemäß der STEP AP212 KBL-Datenstruktur einschließlich der Modulhistorie an. Die Modulstruktur kann verwendet werden, um die Informationen in Ansichten und Listen für ein einzelnes Modul oder eine beliebige Kombination von Modulen zu filtern.

E3.Harness Analyzer Anwendungsszenarien

Entdecken Sie, wie E3.HarnessAnalyzer das Anzeigen, Durchsuchen, Analysieren, Validieren und Kommentieren des Konstruktionsmodells und der zugehörigen Zeichnungen ermöglicht.

3D-Visualisierung Kompilieren von Schaltplänen Unterstützung von modularen Kabelbaumdesigns Unterstützung aktueller Industriedatenformate

3D-Visualisierung

E3.HarnessAnalyzer unterstützt die Darstellung von Kabelbäumen als 2D- und 3D-Strukturen. Die 3D-Fähigkeit basiert auf 3D-Koordinaten, die in KBL-, VEC- oder PLMXML-Strukturen angegeben sind. Ausgehend von diesen Koordinaten generiert der E3.HarnessAnalyzer eine dynamische 3D-Darstellung, die direkt mit dem KBL-Datenmodell gekoppelt ist.

Kompilieren von Schaltplänen

Neben topologischen Informationen enthalten KBL-, VEC- und PLMXML-Daten auch Verbindungsinformationen von Kabelbäumen und deren Komponenten. Ausgehend von diesen Informationen kann der E3.HarnessAnalyzer Schaltplandarstellungen nach benutzerdefinierten Filterkriterien generieren. Der Schaltplan wird dann im Bruchteil einer Sekunde automatisch erstellt. Das generierte Diagramm ist vollständig mit der 2D- und 3D-Ansicht verknüpft.

Unterstützung von modularen Kabelbaumdesigns

Masterkabelbaumzeichnungen können Modulfamilien und deren Module enthalten. E3.HarnessAnalyzer zeigt die zugehörigen Informationen über Modulfamilien und Module gemäß der STEP AP212 KBL-Datenstruktur an – einschließlich der Informationen zur Modulhistorie. Die Modulstruktur kann verwendet werden, um die Informationen in Ansichten und Listen nach dem Inhalt eines einzelnen Moduls oder einer beliebigen Kombination von Modulen zu filtern.

Unterstützung aktueller Industriedatenformate

Zu den unterstützten Importformaten gehören native PLMXML- und DSI-Funktionen. Darüber hinaus unterstützt der E3.HarnessAnalyzer auch den Import von Daten im neuesten VEC (Vehicle Electric Container) Industriestandardformat und ermöglicht so die Überprüfung und Inspektion von umfassenden 150% Kabelbaumdesigns, einschließlich ihrer gesamten Bandbreite an Optionen und Varianten.
