Mechanisch definierte Einbaustrukturen werden als Grundlage für die Platzierung elektrischer Komponenten in E3.Panel übernommen.
Mechanik und Schaltschrankkonstruktion verbinden
E3.3DPanelBridge

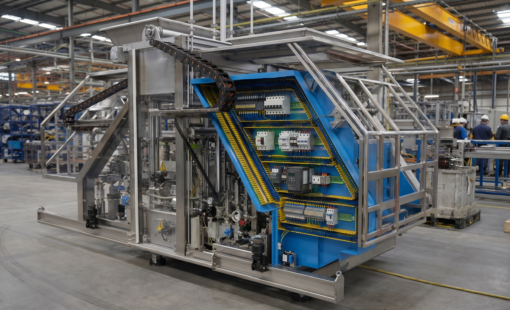

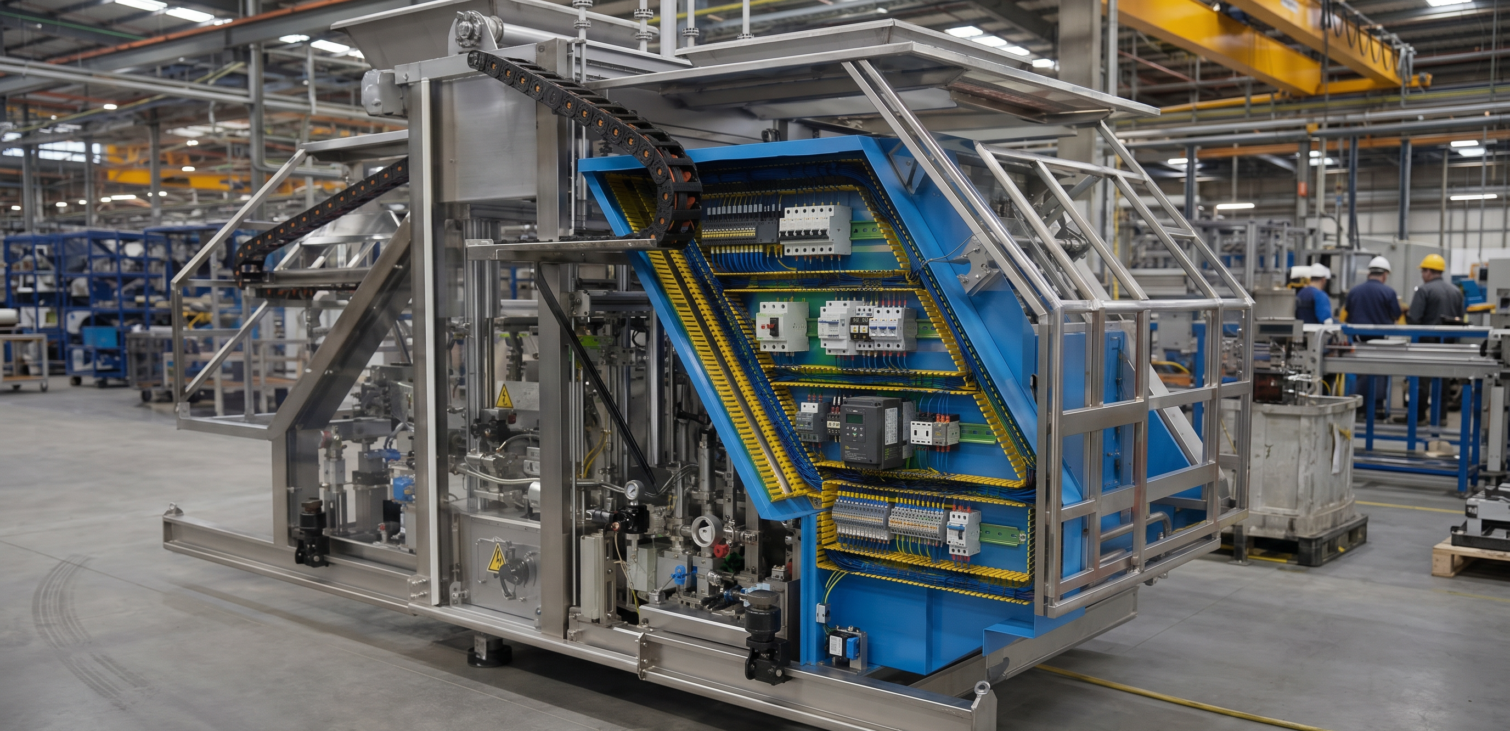

E3.3DPanelBridge verbindet mechanisch definierte Einbauräume mit dem elektrischen Konstruktionsprozess in E3.Panel. Mechanische Layouts können in E3.Panel übernommen und als Grundlage für die Platzierung elektrischer Komponenten und die Schaltschrankkonstruktion verwendet werden. Elektroingenieure arbeiten weiterhin in ihrer vertrauten E3.Panel-Umgebung und können dabei den tatsächlichen mechanischen Bauraum berücksichtigen. Dies ist insbesondere bei Maschinen, Fahrzeugen, modularen Anlagen und anderen Anwendungen von Vorteil, bei denen elektrische Komponenten in begrenzte oder komplexe mechanische Einbauräume integriert werden müssen.
Die elektrische Konstruktion und Dokumentation erfolgen weiterhin in E3.Panel.
Die Platzierung elektrischer Komponenten wird im umgebenden mechanischen 3D-Kontext visualisiert.
Iterative mechanische Änderungen werden unterstützt und die Abstimmung zwischen mechanischer und elektrischer Konstruktion verbessert.
Mit mechanischer Einbaugeometrie in E3.Panel arbeiten

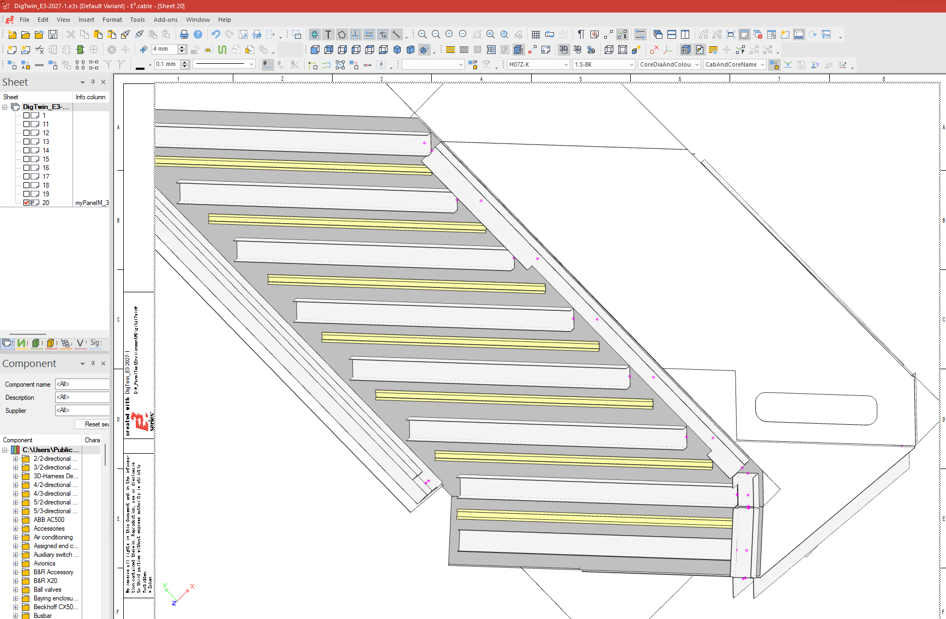

E3.3DPanelBridge überträgt mechanisch definierte Strukturen wie Montageplatten, Tragschienen und Kabelkanäle in E3.Panel.
Diese Strukturen bilden den räumlichen Kontext für die Platzierung elektrischer Komponenten, während die für Konstruktion, Routing und Dokumentation erforderlichen elektrotechnischen Informationen in E3.Panel erhalten bleiben.

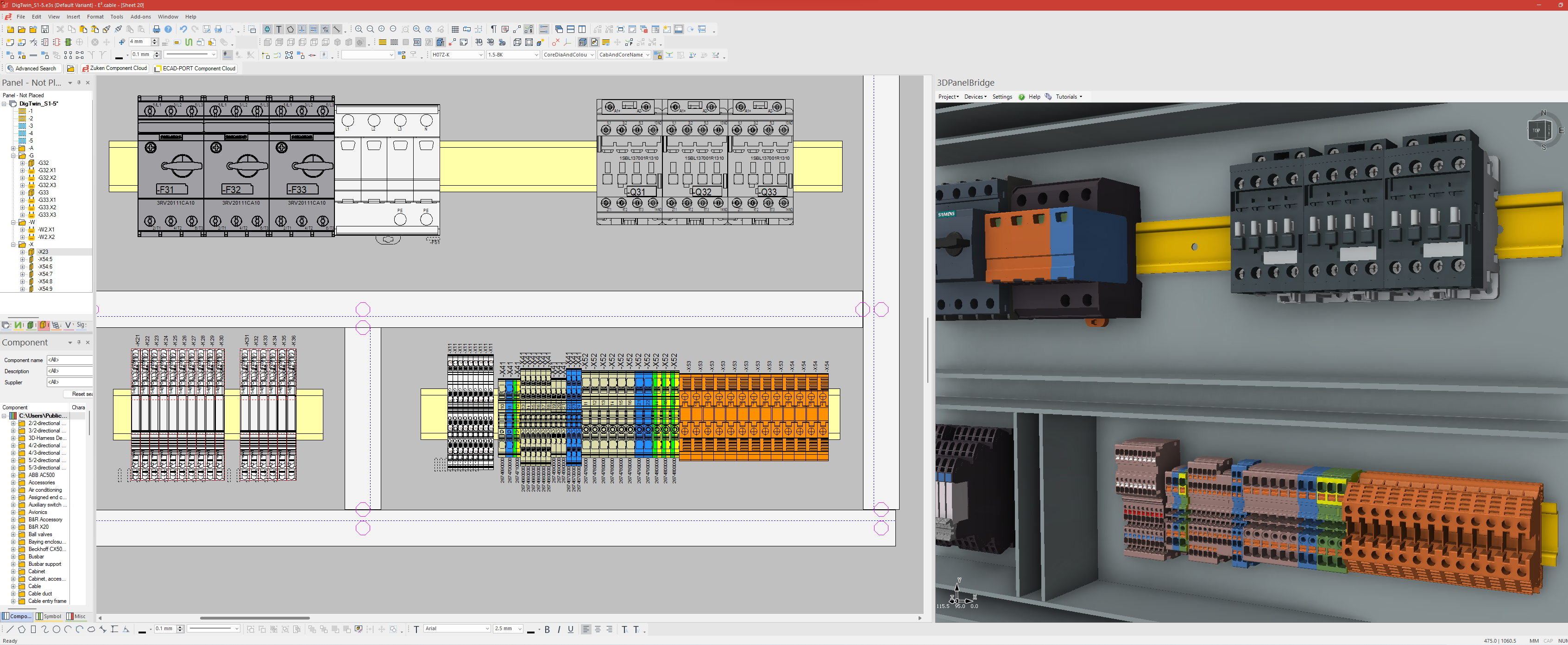

Elektrische Geräte wie Klemmen, Schütze und Leistungsschalter können so in einem Layout platziert werden, das den tatsächlich verfügbaren Einbauraum abbildet.
Elektrische Layouts in 3D überprüfen

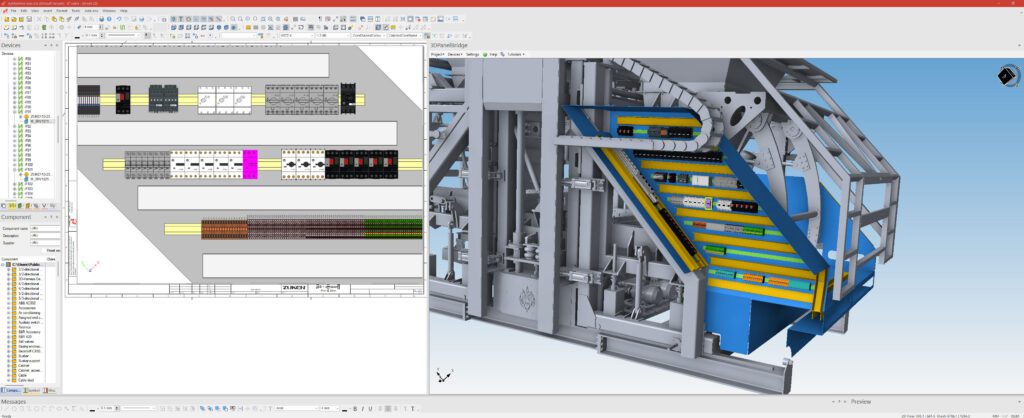

Nachdem die elektrischen Komponenten in E3.Panel platziert wurden, ermöglicht E3.3DPanelBridge die Visualisierung der resultierenden Anordnung innerhalb der mechanischen 3D-Umgebung.
Dadurch erhalten Konstrukteure ein klareres Verständnis der Komponentenplatzierung und des verfügbaren Bauraums. Gleichzeitig können elektrische Layouts früher in ihrem tatsächlichen mechanischen Kontext überprüft werden.
Iterative mechanische Änderungen berücksichtigen
Mechanische Einbaulayouts ändern sich während der Produktentwicklung häufig.
E3.3DPanelBridge unterstützt den Austausch und die Aktualisierung mechanischer Einbauinformationen, sodass die elektrische Konstruktion mit den sich weiterentwickelnden mechanischen Rahmenbedingungen abgestimmt bleibt.
Bereits durchgeführte elektrotechnische Konstruktionsarbeiten können dadurch beibehalten werden, während Änderungen an Montagestrukturen und Einbaugeometrien in den Konstruktionsprozess einfließen.
Die E3.Panel-Konstruktionsumgebung erweitern
E3.3DPanelBridge ergänzt E3.Panel, anstatt es als Umgebung für die elektrische Konstruktion zu ersetzen.
Die mechanische Konstruktion definiert den Einbauraum, während die Platzierung elektrischer Komponenten, das Routing und die Dokumentation weiterhin in E3.Panel erfolgen.
Diese Kombination unterstützt Engineering-Teams dabei, mechanische Einbaubedingungen mit einer intelligenten elektrischen Schaltschrankkonstruktion abzustimmen.
