Mit dem PCB Viewer können Anwender vor Beginn der Produktion eine genaue und effiziente Verifizierung durchführen. Das bedeutet, dass keine einzelnen Gerber-Dateien durchgesehen und Änderungsnotizen manuell für die Weitergabe an ihre Designteams vorbereitet werden müssen. Wenn Fertigungs- und Produktionsprobleme identifiziert werden, können die Anwender diese mit Hilfe der Kommentarfunktionen von Board Viewer an die Kollegen im Layout weiterleiten. Dies beschleunigt die fachbereichsübergreifende Kommunikation (intern oder extern) und reduziert die Zykluszeit der Entwicklung.
CR-8000 Board Viewer
Austausch und Prüfung von CR-8000 und CR-5000 Designdaten im Originalformat
Mit dem PCB Viewer Zeit sparen und Zusammenarbeit verbessern
Board Viewer ermöglicht es Anwendern von CR-8000 (und CR-5000), native Designinformationen auszutauschen und zu prüfen und so die Kommunikation während der Produktentwicklung zu verbessern. Board Viewer unterstützt folgende native Daten:
- CR-8000 Design Force (.dsgn)
- Component Editor (.ftp)
- CR-8000 DFM Center (.fpr)
- CR-8000 DFM Elements (.mdgn)
- CR-5000 Board Designer (.pcb, .pnl), Footprint data (.ftp)
Release-Datum: 08/03/2022
Release-Version: 2022
Während der Design Reviews kann der PCB Viewer zur deutlichen Verkürzung der Entwicklungszeit von Produkten beitragen, indem es den Anwendern ermöglicht, ihr Feedback auszutauschen und so teure Design-Iterationen zu vermeiden. Die Möglichkeit, native Design Force und Board Designer Daten unternehmensweit gemeinsam zu nutzen, hilft Unternehmen, interne oder branchenspezifische Standards einzuhalten, und verbessert die Anwendung von unternehmensinternen Best Practices und Designrichtlinien.
Globale Designteams können Projekte gleichzeitig mit einer einzigen Designdatei für Design Force und Board Designer überprüfen und kommunizieren. Dies spart Zeit und sichert die Nachverfolgbarkeit. Da globale Designteams mit einem zunehmenden Druck aufgrund von kürzeren Lieferzeiten und intensivem Wettbewerb konfrontiert sind, ermöglicht der Board Viewer eine umfassende Inspektion der Designs, so dass die Designteams ihre Projekte in kürzeren Zeitabständen abschließen können.

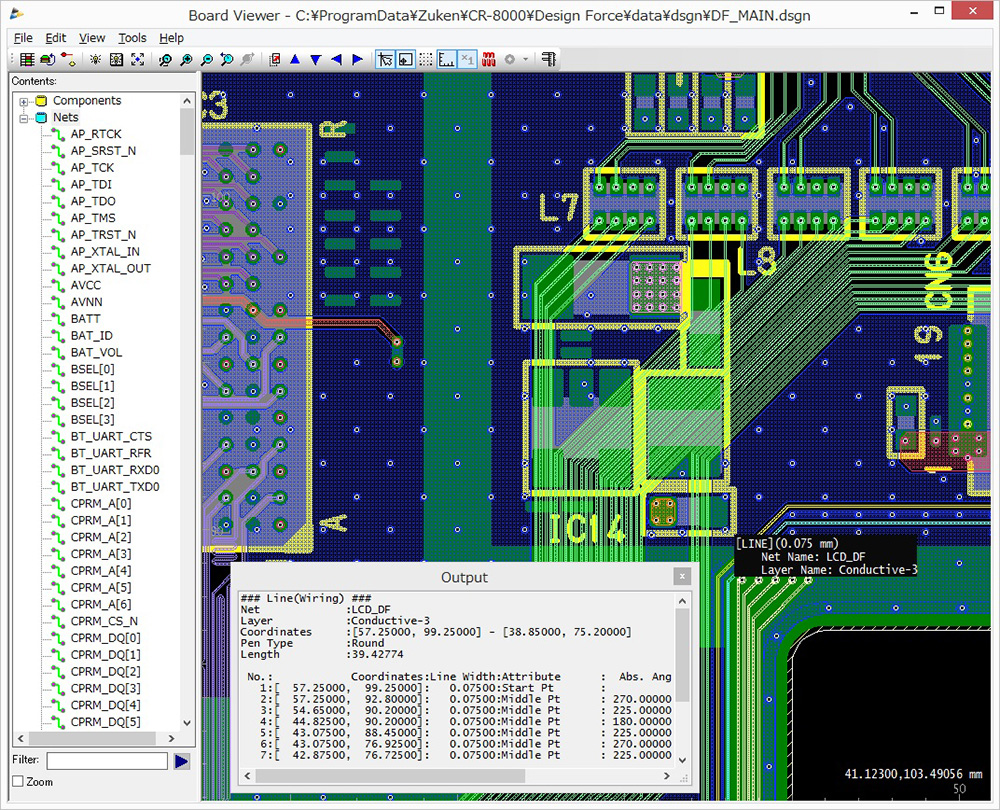

- Überprüfung von PCB-, Panel- und Footprint-Dateien
- Anzeige von Lagen ein/aus und Festlegung der jeweiligen Anzeigefarbe
- Angeben der Reihenfolge der Lagendarstellung
- Sichtbare Lagen konfigurieren
- Display-Spiegelung
- Festlegen der Anzeigefarbe für jedes Signal
- Suche nach Signalname, Referenzkennung und Terminaltyp
- Hervorheben und Abfragen von beliebigen Designelementen
- Durchführung von Messungen zwischen Objekten
- Hinzufügen, Löschen oder Verschieben von Textkommentaren
- Mehrere Benutzer können gleichzeitig auf das gleiche Design zugreifen und prüfen.
| OS: | Windows 10 Enterprise (32bit/64bit) Windows 10 Pro (32bit/64bit) Windows 10 Pro for Workstations (64bit) Windows 10 Home (32bit/64bit) Windows 10 Education (32bit/64bit) Windows 8.1 Enterprise (32bit/64bit) Windows 8.1 Pro (32bit/64bit) Windows 8.1 (32bit/64bit) |
||||
|---|---|---|---|---|---|
| CPU: | 2Ghz or faster | ||||
| Memory (RAM): | 1GB or higher | ||||
| Virtual Memory: | System recommended value | ||||
| Hard disk: | 50MB free space or more | ||||
| Display: | 1024 x 768 screen resolution or more, 16bit High Color / 32768 colors or more | ||||
(Board Viewer 2022.000)
Design Force
Components Editor
|
DFM Center
|
DFM Inkjet
|
Board Designer
|
