Die Ermittlung präziser Fertigungsdaten ist entscheidend für eine schnelle Produkteinführung und eine hohe Produktqualität. Zukens DFM-Tools bieten Fertigungsaudits und -ausgaben, um sicherzustellen, dass die Leiterplatten beim ersten Mal korrekt gebaut werden. Sie unterstützen die neuesten Fertigungstechnologien, einschließlich Build-up-Boards, HDI und Embedded-Komponenten.

CR-8000 DFM Elements

DFM Elements wird für die Erstellung von Fertigungs- und Montagezeichnungen, Fertigungsverifizierung, CAM Ausgabe und Paneldesign verwendet. Die grafische Benutzeroberfläche von DFM Elements ermöglicht es Ihnen, alle diese Funktionen mit dem gleichen operativen Look and Feel wie in Design Force auszuführen.

Erstellung von Fertigungs- und Montagezeichnungen

Verifizierung

Fertigungsverifizierung

Multiple Boards

CAM Ausgabe und Paneldesign

Integration von Fertigungsmerkmalen in das Design

DFM Elements unterstützt sowohl Layout- als auch Fertigungsdaten und ermöglicht die einfache Integration von Fertigungsmerkmalen in das Design. Nichtleitende Muster können während der Fertigungsvorbereitung hinzugefügt werden, wobei die Datenbank der Fertigungsregeln während des Prozesses in Echtzeit überwacht wird.

Erstellung von Fertigungs- und Montagezeichnungen

Formate, Texte und Abmessungen lassen sich mit den verschiedenen Zeichenfunktionen von DFM Elements einfach verwalten. Die Zeichenfunktionen beinhalten auch flächiges Skalieren und die Erstellung von Lochzeichnungen. Die Bereichsskalierung kann verwendet werden, um entweder eine rechteckige oder eine kreisförmige skalierte Figur zu erstellen, mit Unterstützung für die Skalierung nach oben und unten. Die Lochzeichnung erzeugt in kürzester Zeit Informationen für alle Löcher auf der Steckkarte oder der Leiterplatte.

Manufacturing Verification

DFM Elements enthält einen Advanced Design Rules Check For Manufacturability (ADM) Client, der Fertigungsprüfungen bereitstellt, die sowohl Teil- als auch Vollkonstruktionsprüfungen unterstützen. Die Prüfungen können lokal von Ihrem Desktop oder von einem ADM-Prüfserver aus durchgeführt werden. DFM Elements Daten können auch in Zukens CR-8000 DFM Center für erweiterte Fertigungsprüfungen eingelesen werden.

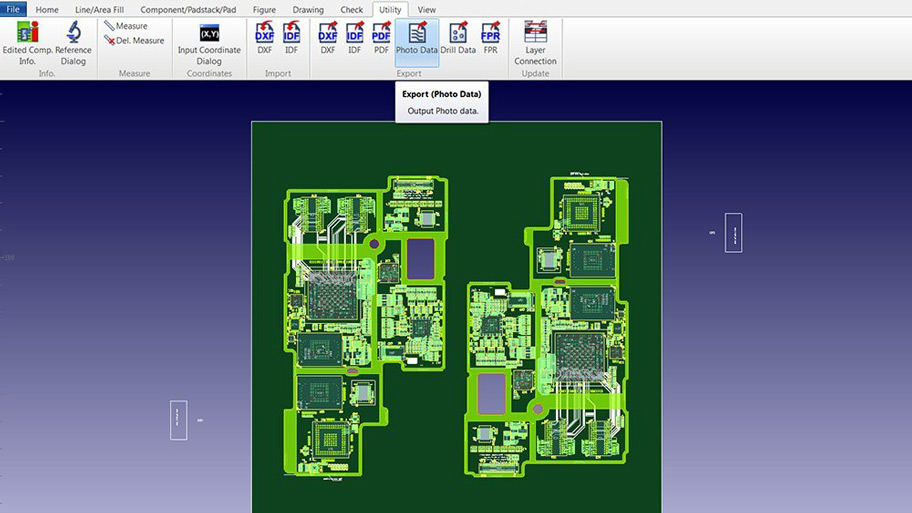

CAM Ausgabe

Die Ausgaben umfassen Foto (RS-274D und RS-274X), Drill (Excellon2, G81, Hitachi), DXF, ODB++ und IPC-2581. Da DFM Elements die gleiche Datenbank wie Zukens PCB Design Tool (Design Force) verwendet, kann die CAM Datenausgabe mit den Quelldaten verglichen werden, um sicherzustellen, dass alle Informationen korrekt extrahiert wurden.

Steckkartenerzeugung und -management

Powerful functions allow efficient design of manufacturing panels. Rules are dynamically checked during the design cycle including carrier rail clearances, child-to-panel clearances and child-to-child clearances. Single, multiple or mixed PCBs may be mounted in the same panel, and boards can be flipped to accommodate copper consistency across the panel. Automatic surface generation allows the panel to be flooded with copper and meshed.
