E3.topology - die Verbindung von logischen Designs mit der physischen Welt
E3.topology bringt logische Designs in die physische Welt. Topologieplanung in Form von Topologieblättern in beliebiger Größe können dem E3.series Gesamtprojekt hinzugefügt werden.
Festlegung von Verbindungspfaden zwischen Einbauräumen und Platzierung von Komponenten im verfügbaren Bauraum
Automatische Berechnung von Bündel- und Segmentdurchmessern, Gewicht und Kosten
Automatische Verlegung von Signalen, Leitungen und Kabeln im Bauraum
Topologieplanung leicht gemacht

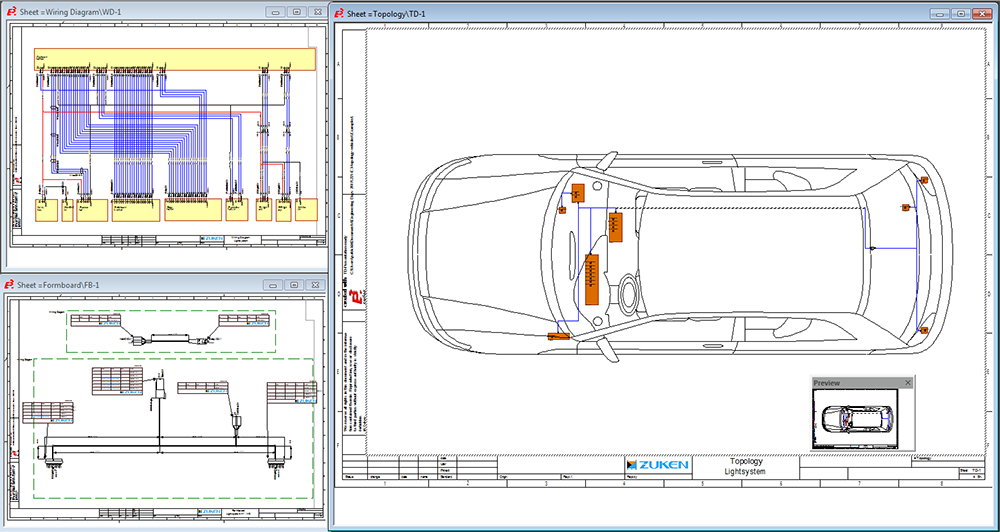

Die Planung einer Fahrzeugverkabelung oder das Layout einer Anlage kann in Form einer Übersichtszeichnung erfolgen in der Bauräume und Bedienelemente definiert werden. Die Verbindungen zwischen diesen Einbauräumen stellen Leitungen oder Kabeltrassen dar. Alternative Ansichten von Betriebsmitteln, werden innerhalb des gleichen E3.series-Projekts gehalten und können einfach in die entsprechenden Einbauräume platziert werden.
Im weiteren Verlauf des Detaillierungsprozesses werden Signallogik- und Verdrahtungsinformationen aus dem Schaltplan automatisch in der Topologieansicht angezeigt und die Kabelbäume oder Kabeltrassen automatisch definiert. Zusätzliche Komponenten können einfach hinzugefügt werden und alternative Konfigurationen schnell getestet werden. Spezielle Berichte liefern detaillierte Informationen über Leitungsverläufe, einschließlich Kosten- und Gewichtsschätzungen.
