ECAD MCAD Collaboration mit E3.3DTransformer

- On-demand Webinar in deutscher Sprache -

Um einen durchgängigen Produktentwicklungsprozess zu realisieren, müssen die Elektrokonstrukteure eng mit den Mechanik-Ingenieuren zusammenarbeiten. Das elektrische Design definiert die Konnektivität, das mechanische Design, die Geometrie einer Maschine oder eines Fahrzeugs. Das mechanische Modell bestimmt also in vielen Fällen die Platzierung und Verdrahtung des elektrischen Designs. Es wird mit MCAD Systemen wie zum Beispiel CATIA/SolidWorks von Dassault Systèmes, Siemens NX, PTC Creo oder Inventor erstellt.

Kabelbaum-relevante Artefakte extrahieren und an E3.cable übergeben

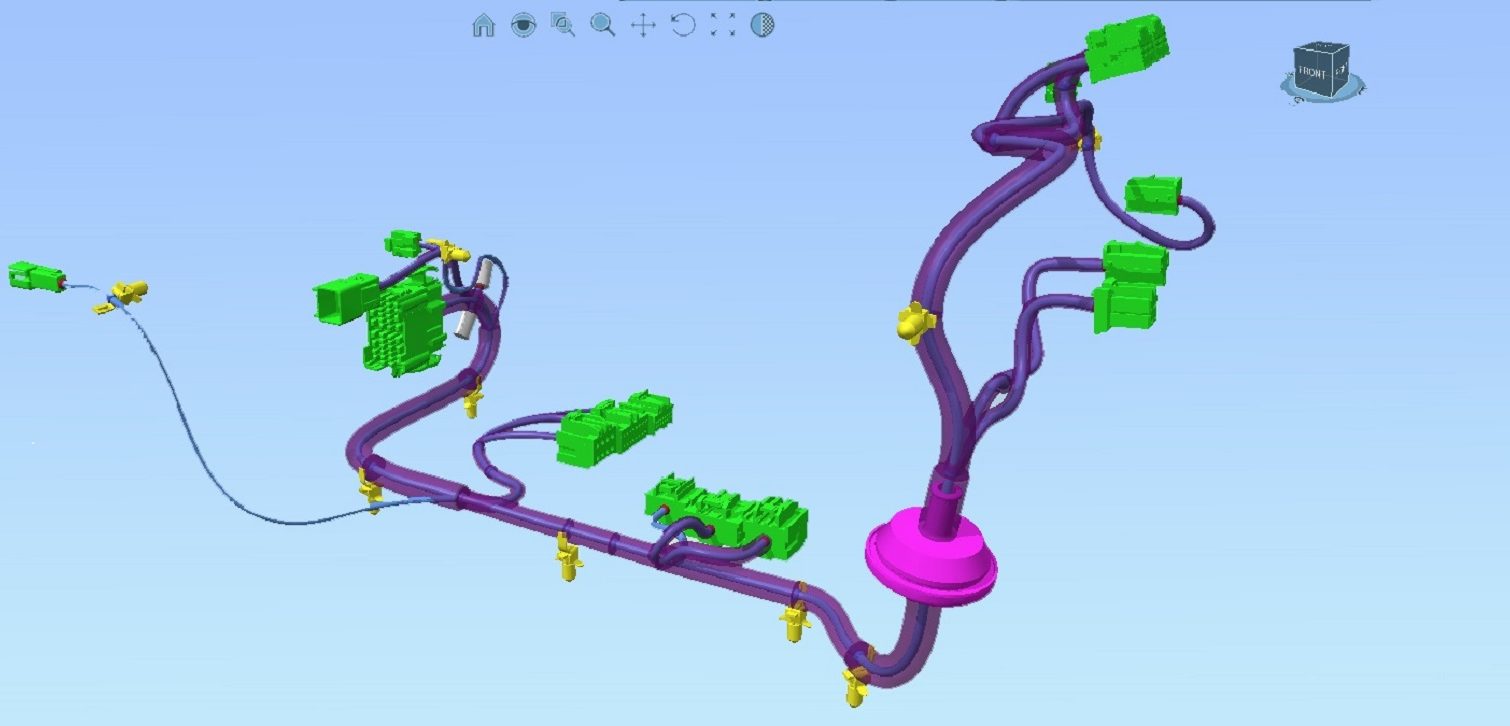

Dieses Webinar erläutert die Verbindung von elektrischen und mechanischen Designs und stellt das Tool E3.3DTransformer vor. E3.3DTransformer ist ein vielseitiges Tool für alle Systeme. Es ist in der Lage, die verschiedenen MCAD 3D Formate zu lesen und die Kabelbaum-relevanten Artefakte zu extrahieren. Damit können walle notwendigen Informationen für die Detailentwicklung des Kabelsatzes mit E3.cable und E3.formboard extrahiert und übertragen werden.

Eine vollständige Visualisierung in 3D, sowie leistungsfähige Überprüfungs- und Heilungsfunktionen stellen die Konsistenz von elektrischem und mechanischem Design sicher. Sie tragen maßgeblich zur Realisierung einer durchgängigen Prozesskette bei.

Inhalte
  • Umsetzung einer effektiven Zusammenarbeit zwischen elektrischem und mechanischem Design
  • ECAD MCAD Collaboration in nur einem einfachen Prozess
  • Verbindungen von ECAD zu verschiedenen MCAD Systemen
