3D ECAD/MCAD Collaboration

STEP-Modelle importieren und exportieren

STEP Import und Export für CR-8000

Die Visualisierung von Baugruppen in 3D wird immer wichtiger. Die elektrischen und mechanischen Konstruktionen konvergieren mit wenig Spielraum für Fehler. Viele Unternehmen bezeichnen die ECAD / MCAD Designsynchronisation als eine der wichtigsten Herausforderungen beim Produktdesign. Traditionelles 2D PCB-zentriertes Design kann die Anforderungen an einen 3D multidisziplinären Produktdesignprozess nicht mehr erfüllen.

Import und 3D-Visualisierung von MCAD-Daten

3D-Visualisierung mehrerer Leiterplatten innerhalb des mechanischen Gehäuses

Kollisionsprüfung und Abstandsoptimierung

Direkter Austausch von MCAD 3D Konstruktionsdaten

Design Force verfügt über die Fähigkeit, STEP-Modelle zu importieren und zu exportieren. Der MCAD-Konstruktionsdatenaustausch erfolgt direkt und ohne Datenkonvertierung. Echte 3D-Komponentenmodelle und Gehäusekonturen können mit beliebigen MCAD-Konstruktionswerkzeugen erstellt werden. Die Fähigkeit, die Passgenauigkeit während des Konstruktionsprozesses schnell und beliebig oft zu überprüfen, eliminiert kostspielige ECAD / MCAD-Integrationsprobleme in späteren Entwicklungsphasen.

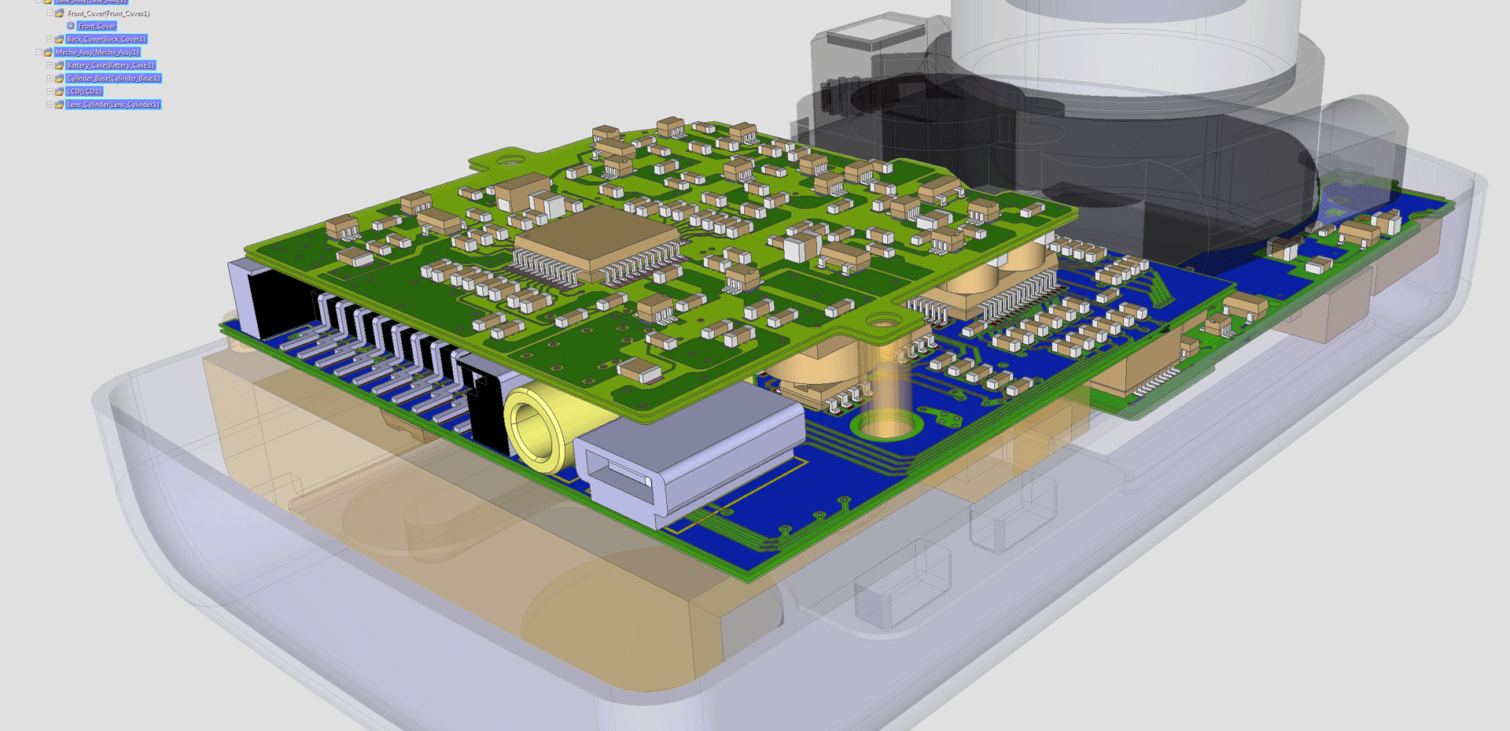

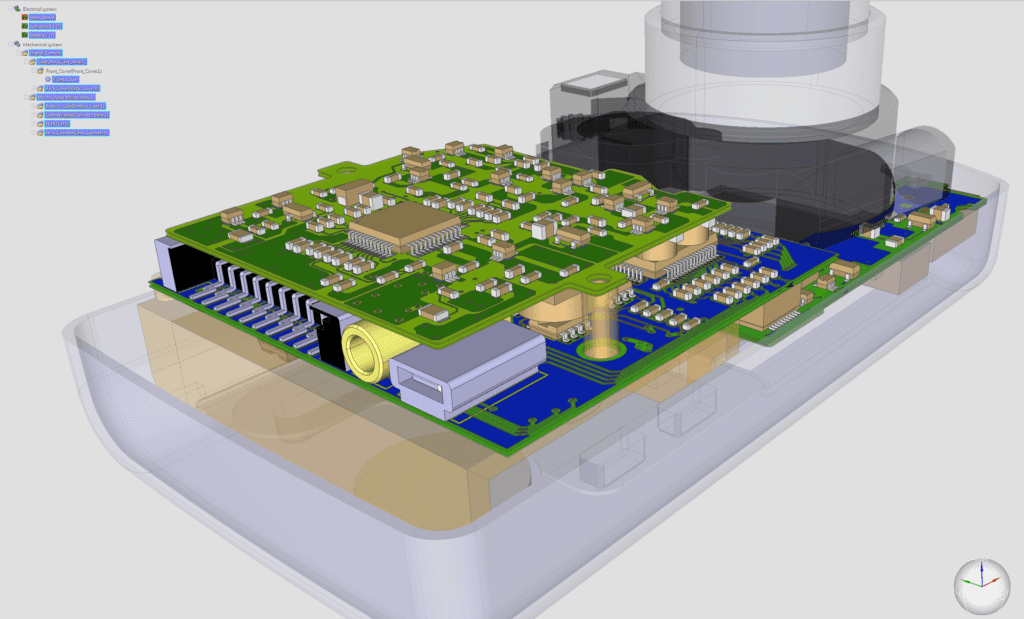

ECAD-MCAD Multi system Board

CR-8000 STEP Import und Export

Direkter MCAD-Konstruktionsdatenaustausch ohne Datenkonvertierung.

Exakte Ausrichtung in 3D

Nach dem Import in die Design Force können die Leiterplatte oder mehrere Leiterplatten innerhalb des Gehäuses ausgerichtet und auf einen erforderlichen Abstand oder eine tatsächliche Kollision überprüft werden.

Präzise abgestimmte 3D-Formen

Die Verwendung genauer 3D-Kontrollen mit einem echten 3D-Komponentenmodell mit einer exakt angepassten 3D-Form und nicht mit vereinfachten Begrenzungsrahmen erhöht die Gesamtgenauigkeit der Kollisionsprüfung und reduziert das Risiko einer Nachbearbeitung von Prototypen in der Fertigungsphase aufgrund eines Passproblems.
