Collaborazione ECAD/MCAD in 3D

Import ed export dei modelli STEP

CR-8000 STEP import ed export

La visualizzazione dei prodotti in 3D sta diventando un'esigenza critica, poiché i progetti elettrici e meccanici convergono con poco spazio per gli errori. Molte aziende citano la sincronizzazione della progettazione ECAD / MCAD come una sfida significativa per la progettazione di prodotti. La progettazione tradizionale 2D PCB-centrica non è in grado di soddisfare le esigenze di un processo di progettazione di prodotto multidisciplinare 3D.

Importazione e visualizzazione 3D dei dati MCAD

Visualizzazione 3D di più PCB all'interno di un quadro meccanico

Ottimizzazione di collisione e sgombero

Scambio diretto di dati di progettazione MCAD 3D

Design Force ha la possibilità di importare ed esportare i modelli STEP in modo che lo scambio dei dati di progettazione MCAD sia diretto e senza conversione dei dati. I componenti 3D e gli involucri possono essere ottenuti da qualsiasi numero di strumenti di progettazione MCAD. La possibilità di verificare rapidamente e ripetutamente l’idoneità durante il processo di progettazione eliminerà i costosi problemi di integrazione ECAD / MCAD.

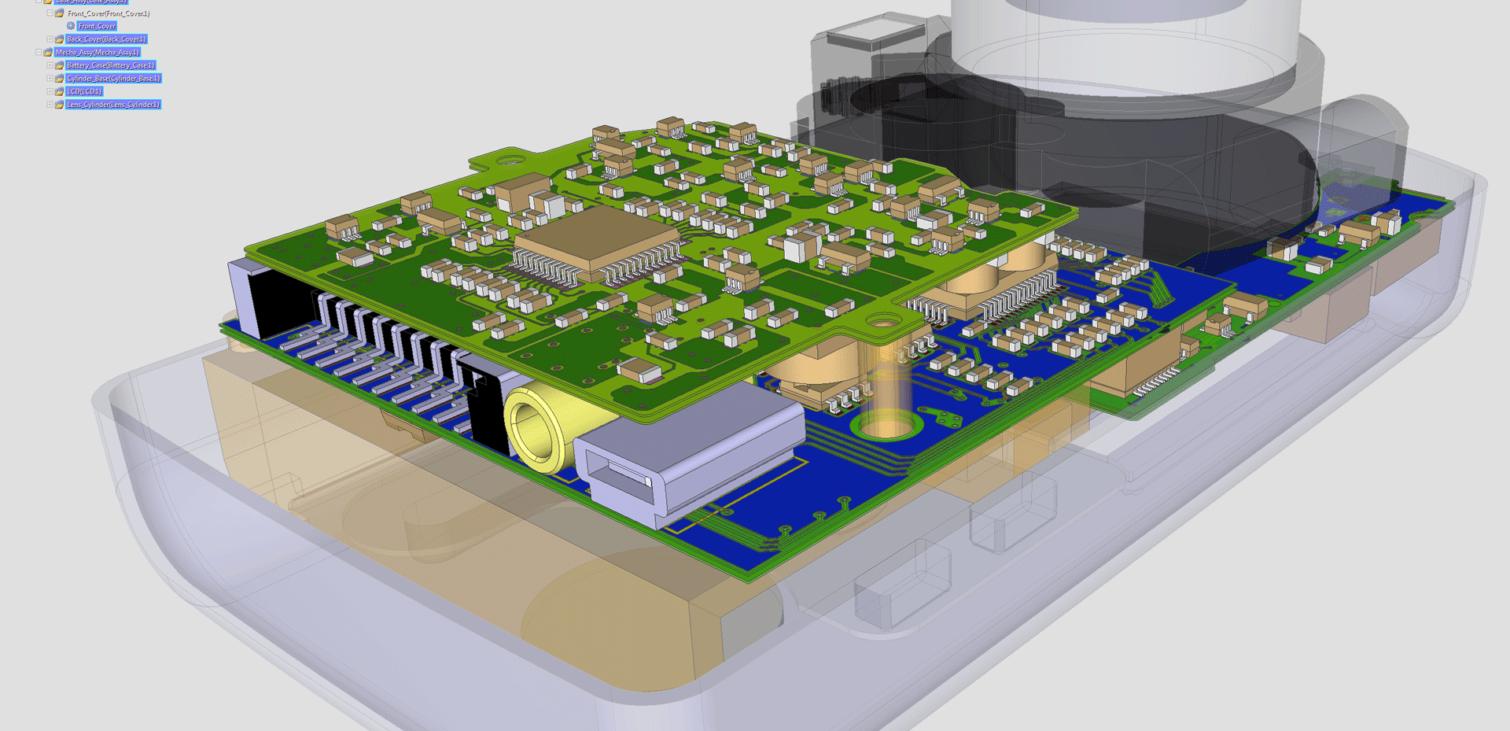

ECAD-MCAD Multi system Board

CR-8000 STEP import ed export

Scambio diretto dei dati di progettazione MCAD senza conversione dei dati. La possibilità di verificare rapidamente e ripetutamente l'idoneità durante il processo di progettazione elimina i costosi problemi di integrazione ECAD/MCAD

Allineamento 3D accurato

Una volta importato in Design Force, il PCB o più PCB possono essere orientati all’interno della scatola e controllati

Forme 3D abbinate con precisione

L’utilizzo di controlli 3D accurati con un vero modello di componenti 3D con una forma 3D esattamente corrispondente, piuttosto che scatole di confine semplificate, aumenta l’accuratezza complessiva dei controlli di collisione e riduce il rischio di rielaborazione del prototipo in fase di produzione a causa di un problema di accoppiamento
