CR-8000 Design Force

Design Force combina la progettazione 2D convenzionale con la progettazione 3D e le più recenti tecnologie di interfaccia utente, grafica veloce e rendering e aggiornamento rapidissimi. È la soluzione di progettazione PCB più veloce ed efficace oggi disponibile sul mercato. Design Force consente ai team di progettare nel contesto di un intero sistema o prodotto.

Progettazione simultanea di più PCB e Chip-Packages in un unico ambiente

Progettazione gerarchica multischeda con tracciabilità dei segnali e delle connessioni a livello di sistema

Un ambiente unificato per la progettazione ad alta velocità con gestione dei vincoli e analisi SI e PI

Controllo di specifiche di produzione arbitrariamente differenziabili con test DFM integrati (Design for Manufacturing)


Con un’architettura 2D e 3D, i progettisti possono co-progettare in modo efficace un chip, un pacchetto e una scheda per ottimizzare gli I/O a ciascun livello, incorporare i componenti nel dielettrico di uno stack-up in modo intelligente e verificare le regole di produzione in tempo reale. I controlli simultanei di progettazione per la produzione e la verifica dei vincoli assicurano che sia la produzione che l’intento ingegneristico siano mantenuti durante il processo di progettazione.

cr-8000-2015-featured-img

Visualizzatore di schede CR-8000 / CR-5000

Condividi e rivedi le informazioni progettuali d'origine per migliorare la comunicazione durante lo sviluppo del prodotto
Download your copy today

Design Force consente ai team di progettazione di creare i loro progetti nel contesto di un sistema o prodotto completo. Gli sviluppatori possono facilmente creare qualsiasi progetto, da veloci schede prototipo a complessi sistemi multischeda con un unico strumento. Grazie al supporto integrato per i progetti ad alta velocità, ingegneri e progettisti possono eseguire simultaneamente analisi di integrità del segnale, EMC e integrità dell'alimentazione, gestire i vincoli e instradamento automatico di una mappa, il tutto in un unico ambiente.

Dai un'occhiata a CR-8000 Design Force

Con Design Force, è possibile gestire più schede in un unico sistema e fonderle nel loro ambiente fisico.

Play 4:50
Play 5:19
Play 3:08

Panoramica delle caratteristiche

Design Force combina la progettazione 2D convenzionale con la progettazione 3D per supportare l’analisi e l’ottimizzazione di schede singole, multischeda e chip package boards.

Design Force è in grado di gestire più schede in un sistema. L’utente ha la possibilità di scegliere tra combinazioni di PCB, pacchetti e SoC e può completare il layout del progetto come sistema globale.

CR-8000 Design Force - 3D Multiboard PCB

Design Force è l’unica soluzione che combina chip, package e PCB come soluzione di co-design in un unico sistema. Con Design Force, è possibile progettare e ottimizzare la progettazione della custodia IC senza lasciare l’ambiente di progettazione del PCB.

CR-8000 Design Force SiP Board
3D co-design of SiP with TSV on a PCB

Design Force supporta attività avanzate di layout di PCB con sofisticate funzionalità manuali e automatiche che aderiscono a vincoli definibili dall’utente.  Grazie agli strumenti di analisi integrati, gli utenti possono condurre simultaneamente l’analisi dell’integrità del segnale durante il layout fisico.

Funzionalità interattive di posizionamento e routing di facile utilizzo e potenti funzionalità di autoplacement e autorouting aumentano la produttività, rispettando automaticamente i vincoli differenziati per garantire la producibilità e l’integrità del segnale e dell’alimentazione.

Design Force consente l’utilizzo di strumenti integrati di analisi EMI e di integrità dell’alimentazione e supporta l’integrazione dei migliori strumenti di analisi del settore per discipline quali RF, integrità del segnale 3D a onda piena, integrità dell’alimentazione e comportamento termico.

Progettazione su qualsiasi specifica di produzione durante il layout con controlli DFM (Design for Manufacturing) integrati. Creazione di progetti di pannelli, documentazione di produzione e assemblaggio e output CAM.

Estensioni disponibili

CR-8000 Design Force offre un'ampia gamma di estensioni per soddisfare le tue esigenze specifiche di progettazione.

Il CR-8000 ADM (Advanced Design for Manufacture) consente di verificare la producibilità delle schede a circuito stampato nelle prime fasi del processo di progettazione e di garantire che il progetto soddisfi le specifiche di produzione e di assemblaggio.

Learn more

Lo sviluppo nel campo dell’architettura del packaging IC presenta nuove sfide per gli sviluppatori di PCB. Design Force di Zuken consente ai progettisti di affrontare la crescente complessità di un elevato numero di pin, alte densità di imballaggio e la necessità di lavorare con diversi formati e strumenti. Sono disponibili procedure guidate parametriche per la creazione e l’ottimizzazione delle pin maps.

Learn more

CR-8000 Design Force di Zuken consente un vero co-design attraverso una struttura gerarchica che permette di fondere più progetti in un unico sistema. La connettività tra i disegni può essere impostata automaticamente o manualmente. L’utente può quindi passare da un design all’altro (chip RDL, pacchetto o scheda, o qualsiasi combinazione di questi). Questo permette all’utente di visualizzare e modificare reti e tracce a livello di sistema.

Learn more

Un potente ambiente di co-design PCB-FPGA che supporta lo scambio di informazioni sugli I/O e sui vincoli tra i progetti PCB e FPGA.

Learn more

Scenario EX consente di controllare le proprietà elettriche e la topologia di connessione delle tracce di segnale. Supporta scenari “what-if” di dati schematici e di layout per ottimizzare il comportamento di un circuito. Può essere utilizzato sia per la progettazione interattiva che per la verifica del progetto. Può essere utilizzato singolarmente o integrato nella Design Force (Design Force SI).

Learn more

CR-8000 include strumenti di simulazione e analisi completamente integrati per verificare tutti gli aspetti dei tuoi progetti a scheda singola o multipla, inclusi:

  • Signal Integrity
  • Power Integrity
  • Electromagnetic Compatibility

Learn more

Controllo rapido e semplice della densità di corrente di una struttura di layout rispetto ad un dato massimo.

Routing interattivo e automatico avanzato. Specifica più istanze e aree per l’instradamento simultaneo secondo strategie differenziate.

Learn more

Board Viewer – free design viewer

Board Viewer consente agli utenti di condividere e rivedere i dati originali di Design Force per migliorare la comunicazione durante lo sviluppo del prodotto.

Learn more

Board Viewer Advance

Uno strumento di visualizzazione avanzato per lo scambio e la revisione delle informazioni sulla configurazione della forza di progettazione, compresa la visualizzazione delle proprietà dei pezzi, il confronto incrociato con gli schemi, i controlli delle regole di progettazione e di produzione e il confronto grafico dei layout delle schede.

Learn more



Per garantire che i progetti elettrici e meccanici convergano con scarse possibilità di errore, la visualizzazione dei prodotti in 3D sta diventando sempre più importante. Molte aziende definiscono la sincronizzazione della progettazione ECAD/MCAD come una sfida significativa nella progettazione del prodotto. La progettazione tradizionale 2D PCB-centrica non può soddisfare i requisiti di un processo di progettazione di prodotti 3D multidisciplinare.

Learn more

Un ambiente di simulazione per l’integrità dell’alimentazione (impedenza CA e disaccoppiamento, effetti, caduta di tensione CC, analisi della corrente) e le interferenze elettromagnetiche (schermatura EMC completa, modalità differenziale, modalità comune, rumore del bus di alimentazione).

Creazione di progetti di pannelli, disegni di produzione e di montaggio, nonché di uscite CAM

Learn more

CR-8000 Design Force Webinars

CR-8000 Mechanical Collaboration
  • Webinar
Settembre 07, 2021
CR-8000 Mechanical Collaboration

In ambito mechatronico non è più sufficiente importare i vincoli di Progetto con Dxf, Idf, IDX che sono file intermedi. Con CR-8000 Design Force è possible la creazione della board e dei suoi vincoli dal formato native del disegno meccanico.

Guarda ora
IC Power Modules - Implementation features with Design Force
  • Webinar
Agosto 18, 2021

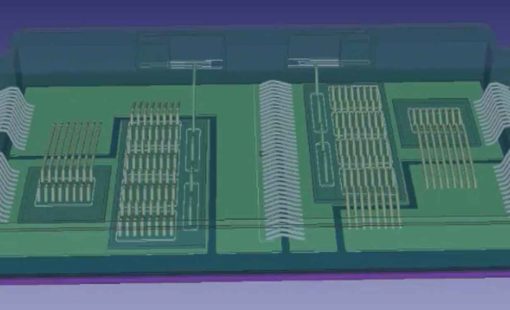

IC Power Module Design with CR-8000 Design Force

The typical design flow for a power module is in MCAD, where only structural analysis is possible. Moving to a new design flow using CR-8000 Design Force also allows for electrical analysis too. This webinar will demonstrate the features and benefits of this new design flow.

Guarda ora
PCB
  • Webinar
Agosto 15, 2021
CR-8000 with the Ansys Electronic Desktop

This webinar will introduce the use of the Ansys Electronic Database (EDB) format to share information from CR-8000 Design Force to Ansys, the advantages beyond the former ANF-based interface, and how this can help users be more effective and productive.

Guarda ora
creepage-checking-ipc-2221-510x310
  • Webinar
Giugno 23, 2021
CR-8000: Creepage checking secondo gli standard IPC

Con CR-8000 Design Force 3D il check creepage ci permette di controllare che i vincoli di isolamento tengano conto delle cave nel circuito stampato in maniera chiara, veloce ed efficace.

Guarda ora
EMC for PCB Designers
  • Webinar
Settembre 14, 2020
EMC for PCB Designers

In this presentation, an EMC minded PCB design approach is presented, allowing designers to understand which EMC rules will apply to PCB projects and how EMC analysis capabilities can be utilized in the CAD flow to reduce the risk of EMC compliance failure once the board is manufactured.

Read now
CR-8000-2020-SI-wave-600x300-1-510x310
  • Webinar
Luglio 06, 2020
Practical Signal Integrity for improved EMI Control in PCB Design

In our webinar we will provide an introduction to the challenges of signal integrity and the underlying physical effects. This will provide the basis for practical tips to address the related challenges during PCB design.

WATCH NOW
