Software di progettazione elettrica - Scopri E3.series

Un ambiente software completo per la progettazione elettrica e fluidica per requisiti avanzati
Menu

Cablaggi, automazione e fluidica

E3.series offre una soluzione all’avanguardia per portare  progetti elettrici e fluidici dalla fase di ideazione fino alla produzione. I moduli di E3.series comprendono la progettazione funzionale, la creazione di schemi e di cablaggi dettagliati (elettrici e di fluidi), fino al layout come armadio di controllo o cablaggio in 2D e 3D.

Tutte le applicazioni di E3.series sono alimentate da un database intelligente che consente di effettuare controlli elettrici e logici per garantire connessioni corrette in base alla progettazione. E3.series si collega alle principali piattaforme di progettazione MCAD per semplificare la creazione di gemelli digitali.

Grazie alle soluzioni di gestione dei dati elettrici, E3.series trasforma lo sviluppo del prodotto, collegandosi direttamente ai sistemi PLM e PDM presenti in azienda. È disponibile un’opzione enterprise che facilita la collaborazione tra team localizzati in tutto il mondo.

e3series-software-electrical.engineering-300x300-1

I successi di E3.series

Cosa può fare per te E3.series

Consistenza

Garantisce la coerenza di tutte le fasi di progettazione attraverso l'orientamento dell'oggetto

Controlli

Aumenta la produttività con potenti operazioni automatizzate e controlli elettrici

Outputs

Generazione di output completi per la produzione e la documentazione

Controllo di rilasci, revisioni e configurazioni con un ambiente integrato di gestione dei dati

Automazione della progettazione elettrica

La progettazione elettrica è costantemente impegnata ad aumentare l’efficienza, a ridurre i costi, a migliorare la qualità e a ridurre i tempi di commercializzazione. L’automazione della progettazione svolge un ruolo importante nell’aiutare i vari team a creare prodotti di qualità nel più breve tempo possibile.

E3.series ottimizza ogni aspetto della progettazione elettrica con funzioni di automazione che consentono di ottenere coerenza, qualità, precisione e velocità senza pari. La facilità d’uso, l’architettura object-oriented, la libreria unificata e l’API aperta consentono ai team di progettazione di scoprire nuove opportunità di efficienza e di migliorare i processi attuali.



Per saperne di più

engineers-using-e3series-electrical-design

intelligent-manufacturing-of-wire-harness-900x600-1

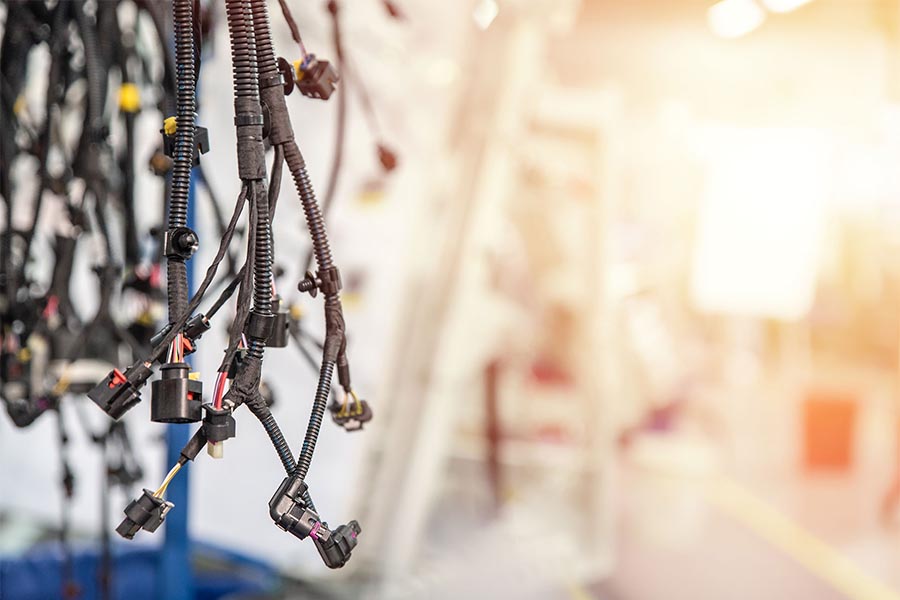

Progettazione e produzione di cablaggi

La crescente complessità e domanda di cablaggi elettrici sta trasformando il panorama competitivo. I processi di progettazione e produzione dei cablaggi tradizionali, manuali e ad alta intensità di lavoro, sono in gran parte obsoleti. Una progettazione efficiente dei cablaggi per il processo di produzione richiede un solido ecosistema di sistemi intelligenti che collaborano per produrre i migliori risultati nel minor tempo possibile e al prezzo più basso.

E3.series consente ai progettisti di cablaggi di sfruttare soluzioni innovative di test, assemblaggio e produzione automatizzate per essere sempre all’avanguardia.



Per saperne di più

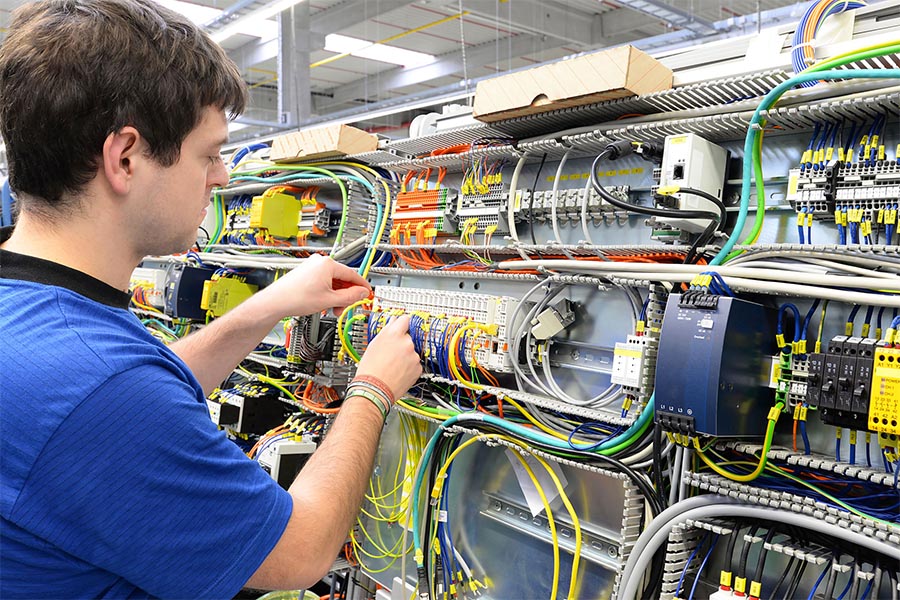

Progettazione e produzione di quadri elettrici

I quadri elettrici sono il cuore di sistemi di controllo complessi come centraline, PLC, centri di controllo motori e sistemi di distribuzione dell’energia. L’implementazione dei principi del design for manufacturing migliora notevolmente la forma, il posizionamento e il funzionamento di un quadro. Inoltre, si possono applicare le soluzioni della Smart Cabinet Building Initiative per snellire e ottimizzare l’intero processo di produzione, dallo sviluppo all’assistenza.

E3.series rappresenta simultaneamente un pannello sia in 2D che in 3D, eliminando la necessità di utilizzare complessi strumenti meccanici 3D. I dati acquisiti nel progetto permettono di automatizzare la produzione, il cablaggio utilizzando i sistemi di assemblaggio dei principali partner del settore.



Per saperne di più

Automatic-wire-routing-900x600-1

mcad-ecad-automotive-collaboration-e3-series-900x600-1

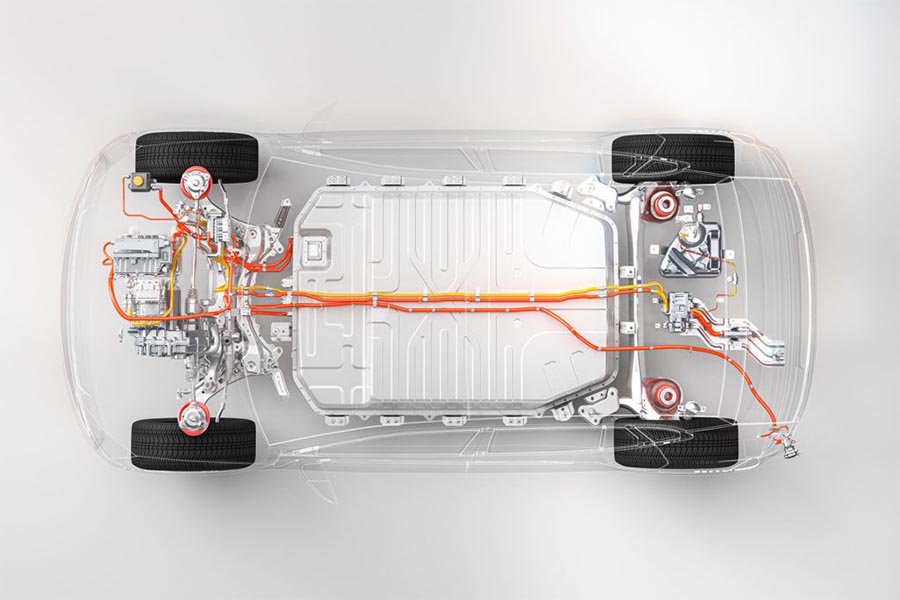

MCAD e collaborazione aziendale

Un gemello digitale è di importanza vitale per la trasformazione digitale in tutti i settori, con i dati di progettazione ECAD e MCAD al centro della replica digitale. Una connessione intelligente tra i vari sistemi di progettazione e aziendali è essenziale per sfruttare la prossima ondata di progressi tecnologici.

E3.series offre interfacce efficienti alle soluzion MCAD e ai sistemi aziendali leader del settore. Le opzioni multiutente aziendali consentono la collaborazione a livello aziendale in tempo reale per aiutare i team globali a evitare errori e a mantenere le date di scadenza.



Per saperne di più

Produzione integrata

Le iniziative di Industry 4.0 e di trasformazione digitale stanno aumentando la crescita delle soluzioni di produzione automatizzata di nuova generazione. Una parte importante è l’acquisizione dei parametri di produzione, dei requisiti e degli intenti progettuali durante il processo di sviluppo. Una progettazione efficiente e collegata al processo di produzione gioca un ruolo fondamentale nel successo della maggior parte dei progetti di trasformazione digitale.

E3.series offre un processo di progettazione semplificato tramite una piattaforma di produzione che si collega alle principali soluzioni di assemblaggio digitale e di produzione automatizzata. Inoltre, si collega senza problemi ai sistemi aziendali esistenti come ERP, PLM e PDM per ottimizzare i processi produttivi.



Per saperne di più

iStock-1184804468

blue-digital-folder

Gestione dati di progettazione e PLM

La gestione delle librerie di componenti elettronici e dei dati work-in-process necessari per il processo di progettazione elettrica non è tipicamente assicurata dai sistemi PLM. Il sistema DS-E3 di Zuken offre agli utenti di E3.series la gestione dei dati di progettazione in fase di lavorazione (WIP), la collaborazione di progettazione, la gestione dei progetti, il riutilizzo dei progetti, la tracciabilità “where-used” e molto altro ancora.

DS-E3 può inoltre essere integrato con i principali sistemi PLM per consentire la sincronizzazione dei dati di produzione o dei componenti. Le informazioni sui componenti possono essere sincronizzate automaticamente con le informazioni messe a disposizione dai partner della catena di fornitura.

Per saperne di più



Testimonianze dei clienti

Omexom & Haulotte spiega perché sceglie di lavorare con Zuken e E3.series.

Play 2:53
Play 5:53

Software E3.series per la progettazione elettrica

E3.series di Zuken è una soluzione leader per la progettazione elettrica basata su un’unica piattaforma per portare un progetto dall’ideazione fino alla produzione. E3.series è in grado di coprire tutti gli aspetti della progettazione elettrica:

  • simulazione elettrica
  • schemi dettagliati
  • schemi di cablaggio
  • layout dell’armadio
  • tavole di montaggio
  • report e documentazione di produzione

Grazie al database collegato, i componenti e i simboli possono essere riutilizzati più volte, conservando le parti e i segnali associati per garantire che vengano sempre utilizzati i dati corretti.

Soluzioni e funzionalità di E3.series

E3.schematic è al centro di tutti i dispiegamenti di E3.series, fornendo una soluzione completa per la progettazione di sistemi elettrici, inclusi diagrammi schemi, piani terminali e documentazione PLC. Questo modulo centrale aumenta l’accuratezza e l’efficienza della progettazione con controlli delle regole di progettazione in tempo reale e una libreria di parti intelligenti. La sua architettura orientata agli oggetti garantisce che le istruzioni di produzione rimangano sincronizzate con i dati di progettazione, semplificando la creazione e la documentazione di sistemi elettrici complessi.

  • E3.schematic365 è disponibile per l’acquisto online, con prezzi a partire da 99 € al mese.

E3.schematic

E3.cable consente di progettare e documentare gli schemi dei cavi e i disegni dei cablaggi. E3.cable è un’estensione di E3.schematic che consente di combinare i singoli fili in multi-core o fasci di cavi, aggiungere schermature e strutture a doppino e di visualizzarli automaticamente nello schema.

Sistemi e sottosistemi completi, come unità di controllo, apparecchiature rack o persino scatole nere, possono essere replicati come blocchi funzionali in un progetto gerarchico.

  • E3.cable365 è disponibile per l’acquisto online, con prezzi a partire da 164 € al mese.

E3.cable

I diagrammi dei circuiti e le informazioni sui collegamenti di E3.series possono essere condivisi con tutti i principali sistemi MCAD grazie a E3.RoutingBridge. Con E3.RoutingBridge, le informazioni sui componenti elettrici, quali connettori, pin e giunzioni, vengono trasferite al reparto di progettazione meccanica, dove possono essere disposte in 3D e controllate per verificare eventuali violazioni del raggio di curvatura e collisioni. Il cablaggio e le lunghezze dei segmenti determinati vengono poi restituiti a E3.series per la generazione della documentazione di produzione. La collaborazione tra E3.series e lo strumento MCAD di vostra scelta consente lo svolgimento simultaneo delle attività di progettazione meccanica ed elettrica.

E3.3DRoutingBridge

E3.panel consente ai tecnici di realizzare la disposizione dei componenti all’interno degli armadi di controllo sia in 2D che in 3D. La logica dei segnali è acquisita dal diagramma circuitale E3.schematic. I fili possono essere instradati automaticamente all’interno dell’armadio di controllo grazie a una funzione di routing automatico. Tramite interfacce specifiche per le macchine di lavorazione dei fili, i fili possono essere spellati, crimpati e marcati automaticamente. Grazie a queste caratteristiche, E3.panel offre una soluzione di progettazione completa per la progettazione di armadi di controllo avanzati..

E3.panel

E3.fluid offre la soluzione per la progettazione e la documentazione di tutti i sistemi a fluido. È un software completo e facile da usare, con funzionalità ottimizzate per lo sviluppo di sistemi idraulici, pneumatici, di raffreddamento e di lubrificazione.

Consente di sviluppare schemi di fluidi standalone o combinati con schemi elettrici per fornire una progettazione mista di fluidi ed elettricità.

E3.fluid

Scopri come E3.series può aiutarti

Il nostro software online che ti guiderà nei processi di cablaggio e progettazione.
Richiedi una quotazione di E3.series
