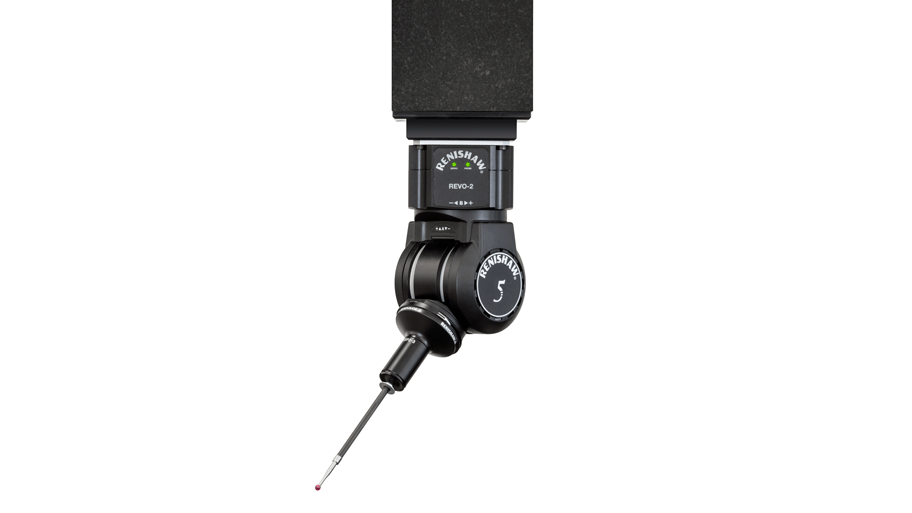

gets better fit and impedance control for complex flexible PCBs in metrology instruments using CR-8000
I circuiti stampati flessibili e flesso-rigidi sono componenti integrali in molti dei prodotti Renishaw ed è necessaria un’analisi dettagliata dell’integrità del segnale per garantire che i segnali digitali ad alta velocità possano essere trasmessi con una distorsione minima. enishaw è passata a Design Gateway e Design Force, parte della suite di progettazione di circuiti stampati CR-8000 di Zuken, principalmente per aiutare nella progettazione e nell’analisi dei PCB flessibili di nuova generazione.
Lavorando per la prima volta in 3D, i progettisti Renishaw hanno notato una serie di vantaggi, tra cui la possibilità di risolvere in anticipo i problemi di montaggio degli alloggiamenti e di facilitare il posizionamento dei componenti. Hanno inoltre potenziato il routing ad impedenza controllata per segnali ad alta frequenza utilizzando i solutori di campo elettromagnetico di Design Force. Il lavoro in 3D ha migliorato l’ingegneria collaborativa all’interno di Renishaw.
Results
Design Force offre un più semplice routing ad impedenza controllata per segnali ad alta frequenza utilizzando solutori di campo elettromagnetico.
Il routing ad impedenza controllata è un prerequisito per una buona integrità del segnale del circuito digitale e i segnali, in particolare quelli ad alta frequenza, richiedono un’impedenza caratteristica costante dal driver al ricevitore. Renishaw utilizza la suite CR-8000 di Zuken per il controllo dell’impedenza. Constraint Manager viene utilizzato per specificare i limiti dell’impedenza caratteristica e Lightning per creare modelli di impedenza. In questo modo è possibile selezionare un gruppo di reti, utilizzando una classe di rete. Quindi utilizzare il risolutore di campo per calcolare automaticamente l’impedenza specificata, regolando la larghezza della traccia in modo che corrisponda.
Uno dei principali vantaggi della migrazione alla CR-8000 è la possibilità per i progettisti Renishaw di visualizzare e manipolare i progetti delle schede in 3D.
Pete Leonard, Electronic Design Manager for Group Engineering, Renishaw, commenta: “Possiamo inserire i componenti in un ambiente 3D, tenendo conto di eventuali vincoli imposti dai nostri ingegneri meccanici, per poi tornare al 2D per il routing.

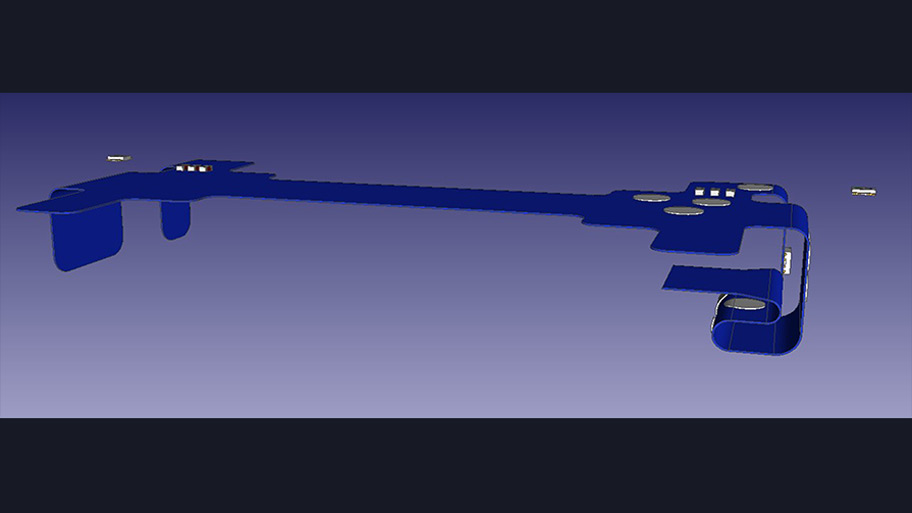

“What if” scenarios can be viewed by bending the flexible PCB.
Durante la progettazione del PCB flessibile, i progettisti Renishaw hanno creato uno strato definito dall’utente chiamato ‘BendLine’. Su questo strato BendLine sono state disegnate polilinee che rappresentano gli assi attorno ai quali il PCB flessibile deve piegarsi. A ciascuna delle polilinee sono state poi applicate proprietà quali la direzione, l’angolo e il raggio di curvatura. I progettisti Renishaw sono stati in grado di spostare i componenti in questo ambiente 3D. Sono stati inoltre in grado di importare (tramite file .stp) l’alloggiamento attorno al quale il PCB flessibile deve piegarsi.
Renishaw discuss their relationship with Zuken
Play
2:59
Play
3:31
Play
3:19
Our use of Design Gateway and Design Force within Zuken’s CR-8000 platform has enhanced the way our PCB designers and mechanical design engineers work together when developing complex flexible and flexi-rigid PCBs.
Pete Leonard, Electronic Design Manager for Group Engineering at Renishaw
Renishaw è un’azienda globale con competenze chiave nella misura, nel controllo del movimento, nella spettroscopia e nella lavorazione di precisione. I prodotti Renishaw sono utilizzati per applicazioni molto diverse tra loro: automazione di macchine utensili, misure a coordinate, produzione additiva, calibratura, spettroscopia Raman, calibrazione di macchine, feedback di posizione, odontoiatria CAD/CAM, rilievi su larga scala e neurochirurgia stereotassica.
