E3.eCheck - rileva errori di dimensionamento di fusibili e fili

E3.eCheck è un'estensione della serie E3.series che consente agli utenti di analizzare funzionalmente i propri circuiti elettrici e controllare i progetti per individuare eventuali errori di dimensionamento dei fusibili e dei cavi. L'utilità funziona in tempo reale e fornisce un feedback istantaneo sull'operatività del progetto del circuito.

Ideale per ingegneri e progettisti che lavorano con sistemi di controllo in corrente continua

Per applicazioni automobilistiche, aerospaziali, ferroviarie e per veicoli speciali

Funziona in tempo reale e fornisce un feedback istantaneo sull'operabilità del progetto del circuito

Cosa pensano i Nostri Clienti di E3.eCheck

Switching to E3.formboard – and using E3.Routing Bridge and E3.eCheck – is enabling us to be more productive as engineers and more competitive as an OEM of construction vehicles.

Carl WorthingtonPrincipal Electrical Engineer at Mecalac

At virtually any stage, it’s all too easy to delete a wire accidentally or to disconnect but not reconnect it within a connector. In the past, we’ve had to rely heavily on checking each other’s work – a laborious process with printouts and highlighter pens. By simulating the design using E3.eCheck we’re spared all of that. Also, the BOM is always reflecting the current design.

Carl WorthingtonPrincipal Electrical Engineer at Mecalac

DC Functional Analysis & Circuit Checks

Oggetti intelligenti dal punto di vista funzionale

Al fine di facilitare i controlli funzionali, nella libreria E3.series esistono oggetti speciali, tra cui sorgenti di energia, fusibili, interruttori, dispositivi complessi e carichi. Gli alimentatori permettono all’utente di stimolare il circuito mentre i fusibili monitorano la corrente in linea. Gli interruttori possono essere attivati consentendo il passaggio di corrente tra i loro contatti e dispositivi complessi come i relays sono configurati per aprire o chiudere i contatti ausiliari in base al funzionamento della bobina.

Controlli di Tolleranza

Durante la fase di analisi e progettazione, il valore attuale e la direzione sono costantemente monitorati a livello di pin. La caduta di tensione viene monitorata ad ogni pin per determinare l’efficacia del circuito. I fusibili in linea si guastano in caso di superamento della loro tolleranza. Ciò consente agli utenti di correggere i progetti durante la fase di prototipo o di sviluppo – molto prima che i prodotti entrino nella fase di produzione.

Analisi dei circuiti

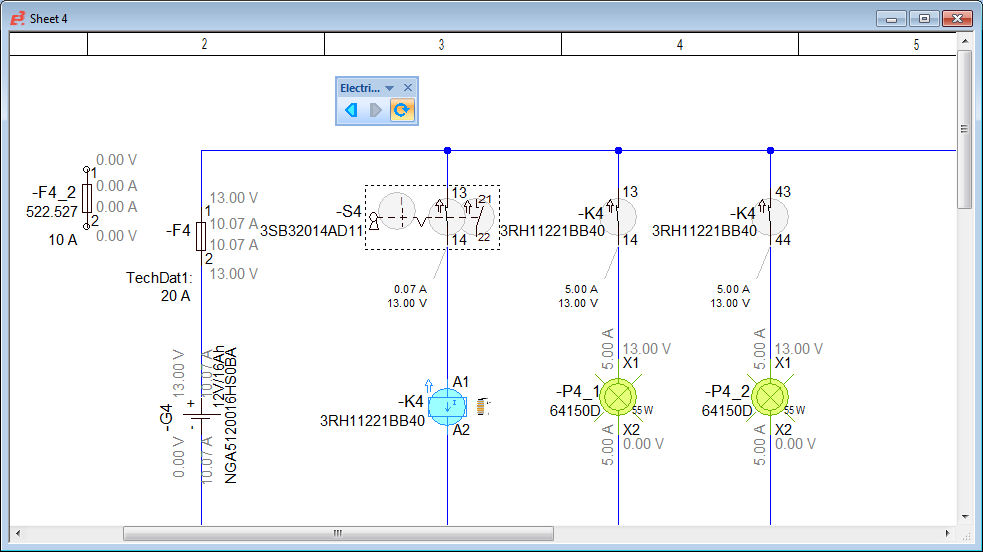

Gli interruttori e i contatti all’interno del progetto sono controllati dalla tensione e dalla corrente che attraversa il circuito. L’attivazione di una bobina apre e chiude i contatti ausiliari, il che a sua volta abilita o disabilita il flusso di corrente in altre sezioni del progetto simulando il funzionamento reale del circuito. Mentre la corrente passa attraverso il carico, oggetti come lampade o tensione dei motori vengono controllati e le informazioni di successo o di guasto vengono restituite all’utente.

Progettazione per la produzione

E3.eCheck integra le funzionalità complete della serie E3.series. Con la sua libreria di componenti elettricamente consapevoli, il kernel appositamente progettato e numerosi controlli delle regole di progettazione, è ottimizzato per la progettazione elettrica. Gli accoppiamenti dei connettori, i terminali dei pin dei connettori e le guarnizioni delle cavità vengono assegnati automaticamente e si evitano cortocircuiti e l’uso scorretto dei componenti, assicurando che i dati di progettazione corretti siano sempre disponibili per la produzione.
