E3.eCheck – détecte les erreurs de dimensionnement de fusibles et de câbles

E3.eCheck est une extension de l'E3.series qui permet aux utilisateurs d'analyser fonctionnellement leurs circuits schématiques électriques et de vérifier les erreurs éventuelles de dimensionnement de fusibles et de câbles dans les conceptions. L'utilitaire fonctionne en temps réel et fournit un feedback instantané sur l'exploitabilité de la conception de circuit.

Il convient parfaitement aux ingénieurs et concepteurs travaillant avec des systèmes de commande CC

Pour applications automobiles, aérospatiales, ferroviaires et de véhicules à usage spécial

Fonctionne en temps réel et fournit un feedback instantané sur l'exploitabilité de la conception de circuit

Clients satisfaits

Switching to E3.formboard – and using E3.Routing Bridge and E3.eCheck – is enabling us to be more productive as engineers and more competitive as an OEM of construction vehicles.

Carl WorthingtonPrincipal Electrical Engineer at Mecalac

At virtually any stage, it’s all too easy to delete a wire accidentally or to disconnect but not reconnect it within a connector. In the past, we’ve had to rely heavily on checking each other’s work – a laborious process with printouts and highlighter pens. By simulating the design using E3.eCheck we’re spared all of that. Also, the BOM is always reflecting the current design.

Carl WorthingtonPrincipal Electrical Engineer at Mecalac

Analyse fonctionnelle CC et vérifications de circuits

Objets fonctionnellement intelligents

Afin de faciliter les vérifications fonctionnelles, des objets spéciaux existent dans la bibliothèque E3.series, notamment des sources d’alimentation, des fusibles, des interrupteurs, des dispositifs complexes et des charges. Les alimentations permettent à l’utilisateur de stimuler le circuit lorsque les fusibles contrôlent le courant en ligne. Des interrupteurs peuvent être activés, ce qui permet au courant de passer entre leurs contacts, et des dispositifs complexes tels que des relais sont configurés pour ouvrir ou fermer des contacts auxiliaires en se basant sur le fonctionnement de la bobine.

Vérifications de tolérance

Au cours de la phase d’analyse et de conception, la valeur et la direction du courant sont constamment contrôlées au niveau des broches. La chute de tension est contrôlée à chaque broche pour déterminer l’efficacité du circuit. Les fusibles en ligne ne vont pas se déclencher si leur tolérance est dépassée. Ceci permet aux utilisateurs de corriger les conceptions au cours de la phase de prototype ou de développement, bien avant que les produits ne soient engagés dans la phase de fabrication.

Analyse de circuit

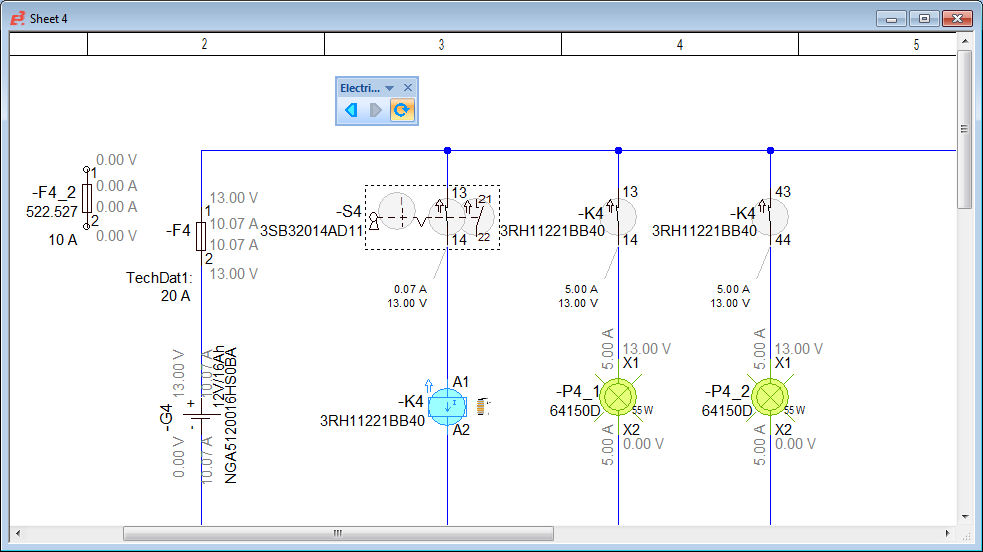

Les interrupteurs et contacts dans le cadre de la conception sont commandés par la tension et l’intensité du courant passant à travers le circuit. L’excitation d’une bobine va ouvrir et fermer les contacts auxiliaires qui, à leur tour, activent ou désactivent la circulation du courant dans d’autres sections de la conception, simulant le fonctionnement en conditions réelles du circuit. Alors que le courant circule vers la charge, la tension des objets comme des lampes ou des moteurs est contrôlée et des informations de succès ou d’échec sont renvoyées à l’utilisateur.

Conception pour la fabrication

E3.eCheck complémente les vastes capacités de E3.series. Avec sa bibliothèque de composants électriquement orientée, son noyau spécialement conçu et ses nombreuses vérifications de règles de conception, il est optimisé pour la conception électrique. Les éléments de connexion, les bornes de broches de connecteurs et les joints de cavité sont automatiquement affectés et les courts-circuits et utilisations de pièces incorrectes sont évités, afin de s’assurer que  les données de conception correctes sont toujours disponibles pour la fabrication.
