E3.WiringSystemLab

E3.WiringSystemLab permet l'optimisation des faisceaux de câbles avec un degré de rapidité et de précision sans précédent. Avec ces capacités, il génère de considérables avantages à travers un large spectre d'applications dans l'industrie automobile et des transports.

Détermination basée sur les connaissances du poids et du coût rendue possible par les modèles développés par Zuken en utilisant les technologies d'IA

La représentation de différentes variantes et configurations dans un projet simple permet l'évaluation de différentes approches de mise en œuvre

Une fonctionnalité puissante d'analyse et de comparaison aide les ingénieurs à déterminer la solution la mieux adaptée en un minimum de temps

La prise en charge de formats standard tels que KBL, VEC, PLMXML ou Excel® assure une intégration facile dans des environnements CATIA® ou Siemens NX®

Conception de faisceaux de câbles et optimisation pour poids et coût min.

Optimiser les conceptions de faisceaux de câbles pour atteindre les objectifs de poids et de coût ciblés est une tâche complexe et difficile.
L’un des aspects les plus chronophages est la consolidation de différentes sources et saisies de données en une seule représentation cohérente.
Les données de topologie en particulier sont connues pour nécessiter un effort intense pour la consolidation, étant donné que différents segments doivent être combinés en une seule représentation, puis routés manuellement dans un environnement 3D (ex. : CATIA® ou Siemens NX®).

E3.WiringSystemLab simplifie cette tâche complexe grâce aux capacités de modélisation directe de données 3D et à la fonctionnalité de montage de faisceaux de câbles prenant en charge la compilation de nombreuses conceptions de faisceaux à partir de fragments hétérogènes.
Le résultat est une réduction importante des cycles de préparation et d’optimisation.

E3.WiringSystemLab permet l’optimisation des faisceaux de câbles avec un degré de rapidité et de précision sans précédent.
Avec ces capacités, il génère de considérables avantages à travers un large spectre d’applications dans l’industrie automobile et des transports.

E3.WiringSystemLab s’intègre parfaitement dans les environnements E³.series existants, en lisant les données schématiques directement à partir du modèle de données E³.cable.
De plus, les interfaces standard telles que KBL, VEC, PLMXML ainsi que les fichiers Excel génériques sont pris en charge.
Avec ces capacités, E3.WiringsSystemLab se prête également aux tâches d’optimisation de système qui sont intégrées dans des environnements de tierce partie.

E3.WiringSystemLab est conçu pour prendre en charge tous les formats standard industriels pertinents.
Grâce à sa prise en charge du format VEC, E3.WiringSystemLab est à l’avant-garde de l’industrie en anticipant la norme industrielle de nouvelle génération pour les conceptions de faisceaux de câbles.
Pour le client, cela signifie des avantages considérables au niveau de l’intégration facile aux environnements existants, ainsi que de la protection des investissements en données héritées. E3.WiringSystemLab s’intègre parfaitement dans E3.cable.
Les informations entre les boîtes à outils sont fournies par un couplage de processus à processus.
Aucun transfert de fichier n’est exigé pour lire les informations schématiques dans E3.WiringSystemLab.
Une fonctionnalité de surlignage permet un référencement croisé entre E3.WiringSystemLab et E3.cable.
Cette référence croisée est également maintenue au cours du processus de repartitionnement de technologie et devient finalement disponible dans E3.HarnessAnalyzer en combinaison avec la structure 3D associée.

Il est possible d’accéder aux structures de topologie et de les manipuler directement dans un environnement 3D.
Une attention particulière a été portée à une interface utilisateur intuitive permettant aux utilisateurs occasionnels d’accéder aux structures 3D et de les modifier sans avoir besoin d’une formation spécifique.
Une fonctionnalité puissante et toutefois facile à utiliser est également disponible pour prendre en charge les tâches de modification de topologie types, telles que l’insertion de connecteurs, le conditionnement de composants par la méthode glisser-déposer ou le mirroring 3D.

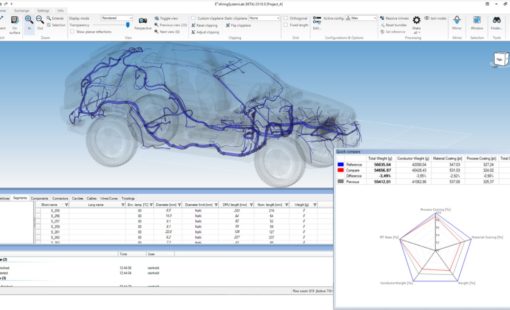

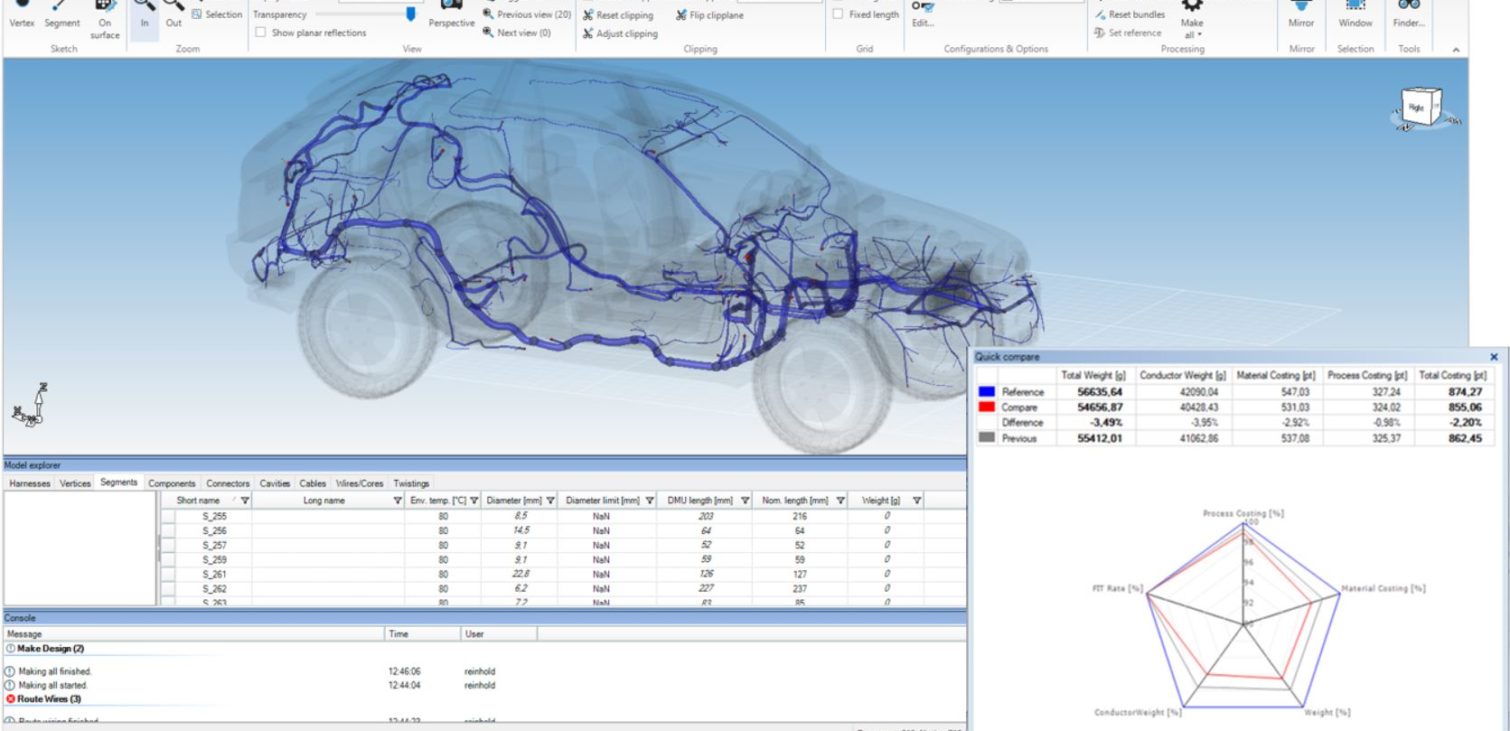

Pour comparer différentes approches de mise en œuvre, E3.WiringSystemLab fournit de puissantes capacités d’évaluation de concept.
Un indicateur en ligne est disponible directement dans l’interface utilisateur, ce qui permet d’indiquer les tendances des valeurs clés.
Les détails sont accessibles en un seul clic supplémentaire.
En outre, un outil de comparaison dédié est disponible et permet de visualiser les différences entre les versions à un niveau détaillé allant jusqu’aux fils ou connecteurs simples.
