Analisi e ottimizzazione dei cablaggi

Menu

E3.WiringSystemLab

E3.WiringSystemLab consente l'ottimizzazione dei cablaggi con un grado di velocità e precisione senza precedenti. Grazie a queste capacità, genera vantaggi sostanziali in un ampio spettro di applicazioni nell'industria automobilistica e dei trasporti.

Determinazione del peso e dei costi basata sulla conoscenza, grazie ai modelli sviluppati da Zuken utilizzando le metodologie dell'IA.

La rappresentazione di diverse varianti e configurazioni all'interno di un unico progetto consente di valutare i diversi approcci di implementazione.

Una potente analisi e funzionalità di confronto aiuta gli ingegneri a determinare la soluzione più adatta in brevissimo tempo.

Il supporto di formati standard come KBL, VEC, PLMXML o Excel® assicura una facile integrazione in ambienti CATIA® o Siemens NX®.

Progettazione e ottimizzazione del cablaggio per peso e costi minimi

Consolidamento di fonti e input di dati diversi

L’ottimizzazione della progettazione dei cablaggi per soddisfare gli obiettivi di peso e costi è un compito complesso e impegnativo. Uno degli aspetti che richiede più tempo è il consolidamento di diverse fonti di dati e input in un’unica rappresentazione coerente. I dati topologici, in particolare, richiedono uno sforzo intenso per il consolidamento, in quanto i diversi segmenti devono essere combinati in un’unica rappresentazione e quindi instradate manualmente in un ambiente 3D (ad esempio CATIA® o Siemens NX®).

E3.WiringSystemLab semplifica questo complesso compito con capacità di modellazione diretta dei dati 3D e funzionalità di assemblaggio automatico dei cablaggi, supportando la compilazione di un progetto completo di cablaggi da frammenti eterogenei. Il risultato è una sostanziale riduzione dei cicli di ramp up e di ottimizzazione.

Vantaggi sostanziali in un ampio spettro di applicazioni

E3.WiringSystemLab consente l’ottimizzazione dei cablaggi con un grado di velocità e precisione senza precedenti. Grazie a queste capacità, genera vantaggi sostanziali in un ampio spettro di applicazioni nell’industria automobilistica e dei trasporti.

Perfetta integrazione negli ambienti esistenti

E3.WiringSystemLab si integra perfettamente negli ambienti E³.series esistenti, leggendo i dati degli schemi direttamente dal modello dati E³.cable. Inoltre, sono supportate interfacce standard come KBL, VEC, PLMXML e file Excel generici. Con queste funzionalità, E3.WiringsSystemLab si presta anche per attività di ottimizzazione del sistema che sono integrate in ambienti di terze parti.

Integrazione e formati supportati

E3.WiringSystemLab si impegna a supportare tutti i formati standard del settore. Con il supporto del formato VEC, E³.WiringSystemLab è leader del settore anticipando lo standard industriale di prossima generazione per la progettazione di cablaggi. Per il cliente questo significa notevoli vantaggi in termini di facile integrazione in ambienti esistenti e di protezione degli investimenti in dati preesistenti. E³.WiringSystemLab si integra perfettamente in E3.cable. Le informazioni tra i set di strumenti sono fornite da un accoppiamento tra processi. Non è richiesto il trasferimento di file per leggere le informazioni schematiche in E3.WiringSystemLab. Una funzionalità di evidenziazione consente di effettuare il cross probing tra E3.WiringSystemLab e E3.cable. Questo riferimento incrociato viene mantenuto anche attraverso il processo di ripartizionamento tecnologico e diventa infine disponibile in E3.HarnessAnalyzer in combinazione con la relativa struttura 3D.

Modifica diretta dei dati 3D

Le strutture topologiche sono accessibili e manipolabili direttamente in ambiente 3D. Particolare attenzione è stata dedicata ad un’interfaccia utente intuitiva che consente agli utenti occasionali di accedere e modificare le strutture 3D senza richiedere una formazione specifica. Sono inoltre disponibili funzionalità potenti ma facili da usare per supportare le tipiche operazioni di modifica della topologia, come l’inserimento di connettori, l’imballaggio dei componenti tramite drag & drop o il mirroring 3D.

Concetto Confronta

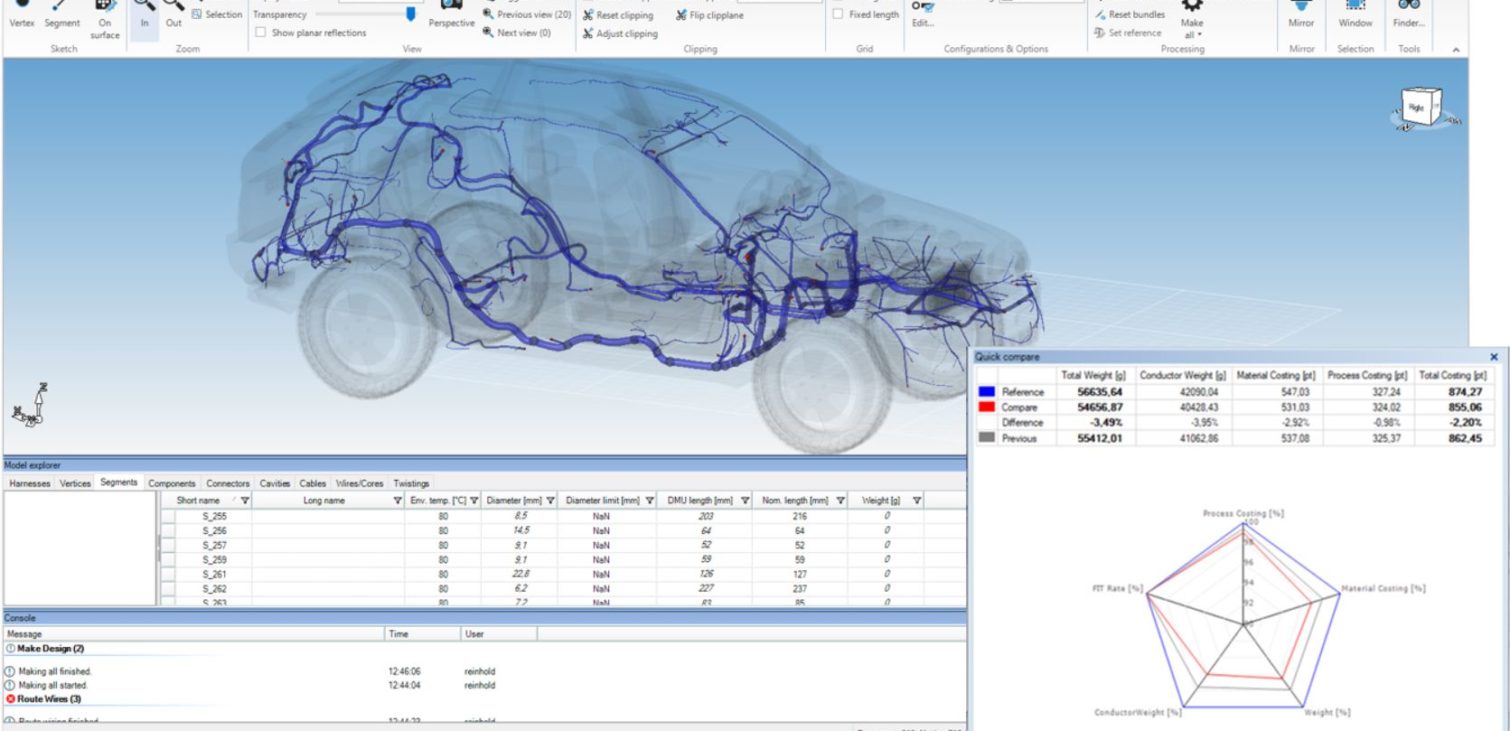

Per confrontare i diversi approcci di implementazione, E3.WiringSystemLab fornisce potenti capacità di valutazione dei concetti. Un indicatore online è disponibile direttamente nell’interfaccia utente, con il quale è possibile indicare le tendenze per i valori chiave. I dettagli possono essere accessibili con un solo clic supplementare. Inoltre, è disponibile uno strumento di confronto dedicato che visualizza le differenze tra le versioni a livello di dettaglio fino ai singoli fili o connettori.
