E3.series Formboard

E3.formboard – Erstellung von Fertigungszeichnungen für Kabelbäume

E3.series von Zuken wird zur Entwicklung von Elektrik- und Fluid-Projekten eingesetzt. Die flexible Lösung unterstützt den gesamten Prozess von der Planung und Entwicklung über die Fertigung bis hin zu Wartung und Service. Die einzigartige objektorientierte Architektur sorgt für eine vollständige Synchronisation aller Entwicklungsschritte.

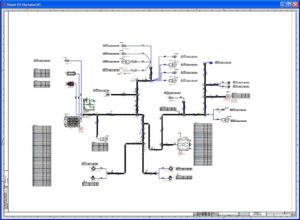

E3.formboard ist ein Zusatzmodul für E3.cable. E3.formboard eignet sich optimal für die Erstellung von Fertigungszeichnungen für Kabelbäume, die beliebig skaliert werden können. Ein Projekt enthält sowohl die Schemazeichnung, als auch alle Kabelbaumzeichnungen. Automatische Funktionen vereinfachen die Platzierung, Anordnung und Bemaßung von Segmenten.

Besondere Funktionen von E3.formboard

  • Erstellung von Kabelbaumzeichnungen in beliebigem Maßstab
  • Berechnung von Segmentdurchmessern von Kabelbündeln
  • Berechnung von Drahtlängen
  • Drahtverlegung nach Signalklassen getrennt
  • Dynamische Verbindungstabellen
  • Tabellengesteuerte Verlegung von Drähten
  • Rotation von Abzweigen
  • Befestigunen, Umwicklungen, Kabelschutz
  • Optimierter Druck großer Formate
  • Integriert in E3.cable
