E3.Formboard

E3.formboard – Conception de planches à clous de harnais pour la fabrication

La solution E3.series de Zuken est utilisée pour documenter et détailler les projets de conceptions électriques et fluidiques. Flexible, cet outil permet notamment de prendre en charge le processus global de développement, de la définition, à la conception, jusqu’à la création des dossiers de fabrication et de maintenance. Son architecture unique orientée objet garantit une synchronisation intégrale de toutes les étapes de la conception.

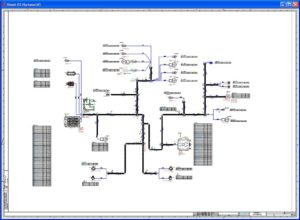

Le module E3.formboard est complètement intégré à E3.cable. Ensemble, ils fournissent une solution complète pour la conception de harnais de câbles destinée à la fabrication. Avec E3.formboard, les plans des harnais peuvent être réalisés à toutes les échelles et plusieurs harnais peuvent ainsi coexister dans un même projet. Des fonctionnalités automatiques simplifient le placement, le positionnement et la cotation des segments.

Fonctionnalités spécifiques d’E3.formboard

  • Création de harnais quel que soit l’échelle
  • Diamètres de branches de faisceaux
  • Longueurs des fils
  • Ségrégation des fils
  • Tables de connexions
  • Connexions possibles directement à l’aide de tables
  • Rotations des branches de harnais
  • Clips, protection de câbles, gaines thermo-rétractables…
  • Fonctions d’impression optimisées
  • Liens dynamiques avec le module E3.cable
