Korrekte Entscheidungen früh im High-Speed Designprozess
Architektonische Entscheidungen prägen die elektrische Qualität eines Systems stärker als jede spätere Optimierung. Eine Anwendung, die Topologieplanung, Machbarkeitsbewertung und elektrische Randbedingungen bereits in der Konzeptphase zusammenführt, schafft eine konsistente Grundlage für Schaltplan und Layout. Genau diesen Bedarf adressiert Scenario EX.
Scenario EX
Scenario EX ist eine optionale Erweiterung zu CR-8000 System Planner, die frühe Topologieplanung und Signalintegritätsbewertung für Hochgeschwindigkeitsverbindungen ermöglicht. Sie unterstützt Systemplaner und PCB-Entwickler dabei, Routingstrategien zu prüfen, Machbarkeit abzusichern und elektrische Randbedingungen festzulegen, noch bevor Schaltplan oder Layout beginnen. Scenario EX ist nahtlos in System Planner eingebunden, sodass Topologieentscheidungen direkt in Design Gateway und Design Force übergehen. Dadurch bleibt die Designintention über den gesamten Entwicklungsprozess hinweg konsistent erhalten.
Frühe Bewertung der Signalintegrität zur schnellen Identifikation potenzieller Risiken
What-if Analyse von Routingstrategien, Lagenaufbau und Interconnect-Konfigurationen
Frühe Topologieplanung und Definition der High-Speed-Architektur
Scenario EX setzt auf der architektonischen Ebene an, wo der Gestaltungsspielraum am größten ist und Änderungen am wenigsten kosten. Es verbindet die funktionale Systemplanung mit elektrischen Performancezielen, sodass Topologieentscheidungen und Interconnect-Strategien mit realen Signal-Integrity-Anforderungen übereinstimmen.
Typische Einsatzfelder sind Memory-Busse, SerDes-Kanäle, schnelle differentielle Verbindungen und Multi-Board-Konnektivität.
Zentrale Leistungsmerkmale

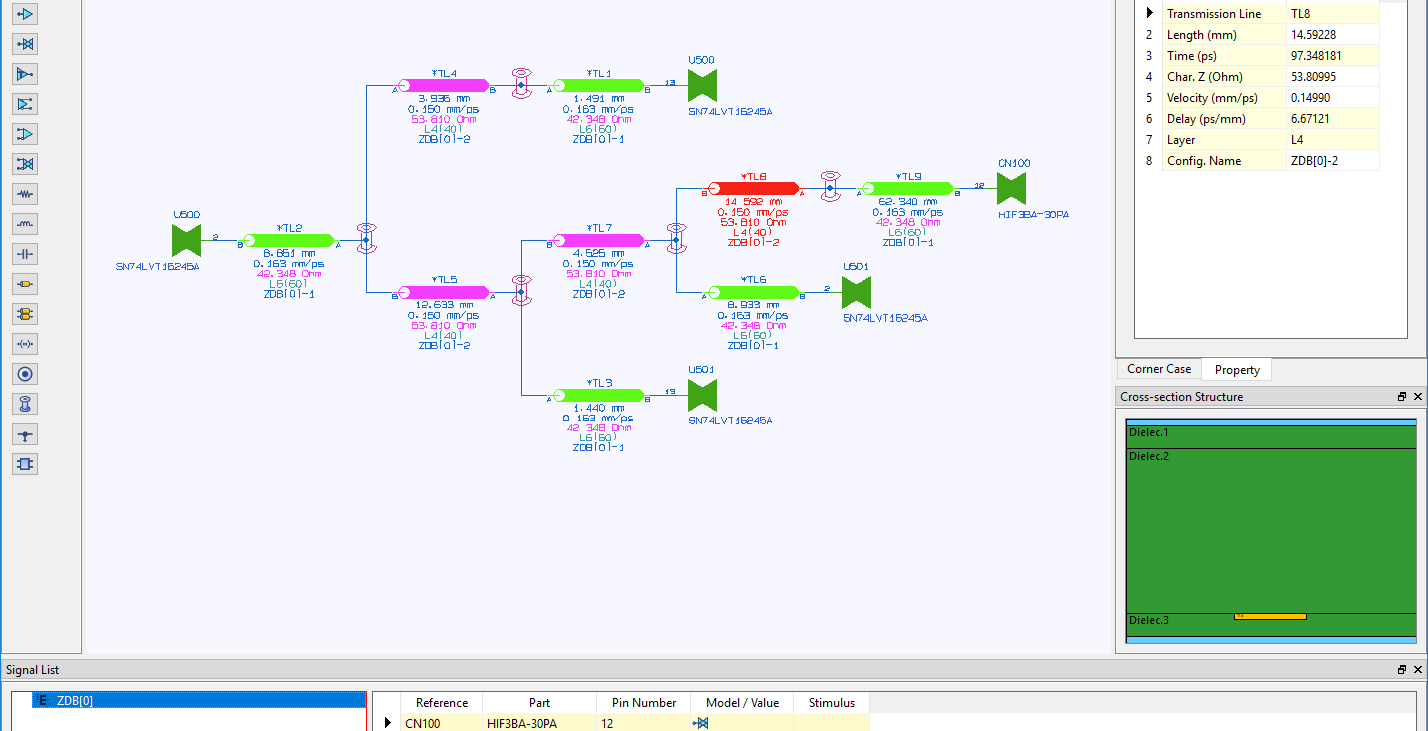

Erstellen und bewerten von Routingstrategien für kritische Netze wie Memory-Busse, SerDes-Kanäle und High-Speed-Point-to-Point-Verbindungen. Unterstützte Topologien sind:
- Point-to-Point
- Fly-by
- Daisy Chain
- Verzweigte und hierarchische Strukturen
Bewertung von Verzögerung, Skew und Hochgeschwindigkeitstauglichkeit anhand von Topologieform, Segmentlängen und geplantem Stackup, ohne dass eine endgültige Routinggeometrie erforderlich ist.
Bewertung und Anpassung von Leiterbahnlängen, Via-Anzahlen und Lagenzuordnungen zur frühzeitigen Einschätzung, wie Architekturentscheidungen das elektrische Verhalten beeinflussen.

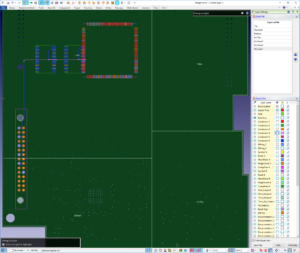

Topologieergebnisse werden direkt als Constraints nach Design Gateway und Design Force exportiert. Das sichert Konsistenz von der Planung bis zur Umsetzung und reduziert die manuelle Neueingabe von Anforderungen.
Vorteile
- Reduktion von Risiken in der High-Speed-Systemplanung durch frühzeitige Identifikation SI-relevanter Probleme, solange Topologieentscheidungen noch flexibel sind.
- Verbesserung der elektrischen Sicherheitsmargen durch frühe Abstimmung architektonischer Entscheidungen auf elektrische Anforderungen.
- Reduktion von späten Änderungen durch durchgängige Weitergabe der Topologierandbedingungen von der Planung über den Schaltplan bis ins Layout.
- Unterstützung komplexer Designs, darunter Multi-Board-Systeme und High-Density-Interconnects, bei denen eine präzise Pfadplanung entscheidend ist.
- Verkürzung der Entwicklungszyklen durch Wegfall von Unsicherheiten bei frühen Routingstrategien.
Typische Einsatzszenarien
- DDRx-Memory-Busse und erweiterte Memory-Topologien
- PCIe, USB, SATA und andere SerDes-basierte Schnittstellen
- Hochgeschwindigkeits-Differentialkanäle über mehrere Leiterplatten hinweg
- System-in-Package- oder Modularchitekturen mit Bedarf an früher elektrischer Planung
- Projekte mit engen Formfaktor- oder Gehäusevorgaben
Scenario EX erweitert und ergänzte folgende Applikationen
