E3.WiringCockpit konfigurieren und anwenden
Menu

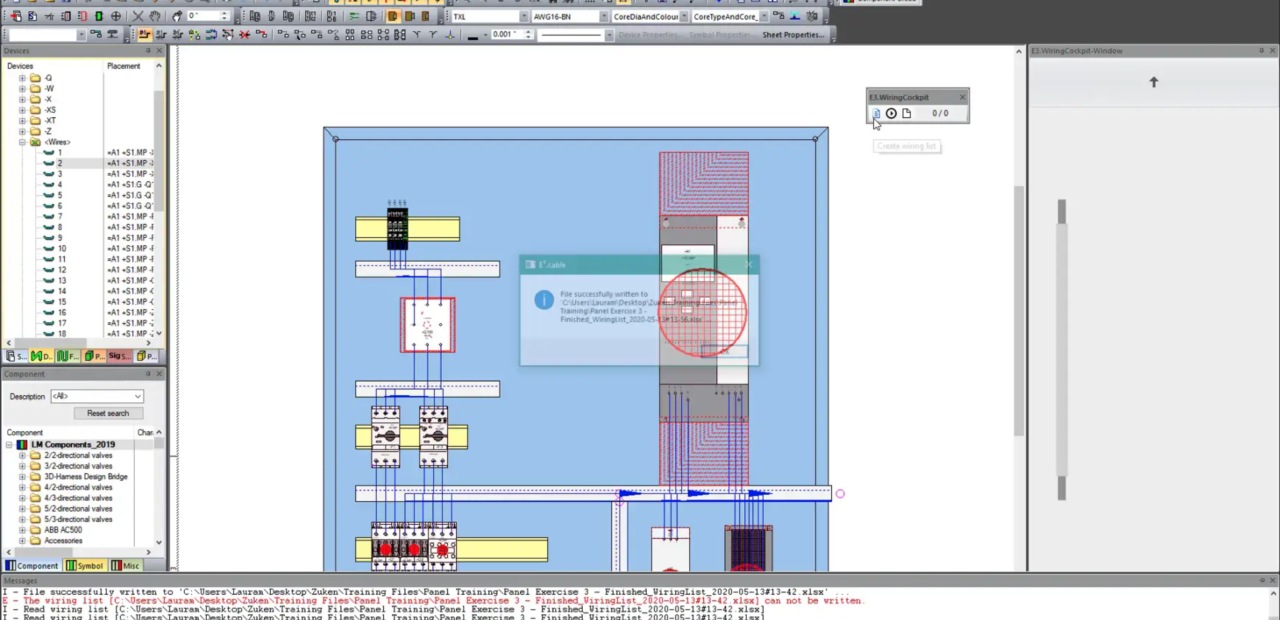

E3.WiringCockpit ist ein großartiges Werkzeug für die Schaltschrankfertigung, das zusammen mit der E3.series verwendet werden kann. Es erleichtert die Verbindung zwischen Konstruktion und Fertigung. Bei der Verwendung von E3.WiringCockpit erstellt der Benutzer eine Wire List des E3.series Panel-Projekts und arbeitet mit dieser. Das Fenster zeigt die Verdrahtungsinformationen an, die der Werker verfolgen kann.
Schritt für Schritt führt ihn die Anwendung durch die Verlegung der einzelnen Drähte. Die bereitgestellten Informationen zeigen die An- und Abschlusspunkte des Leiters. Zusätzlich hebt das Werkzeug den Leiter auf dem Blatt zur zusätzlichen visuellen Unterstützung hervor. E3.WiringCockpit speichert die Daten in der Wire List, falls Sie das Programm unterbrechen müssen. Auf diese Weise können Sie beim erneuten Starten der Verdrahtungsfunktion dort weitermachen, wo Sie aufgehört hatten.
Weitere Tech Tips finden Sie hier!
-
