Tech-Tip: Design Synchronization Tool

Menu

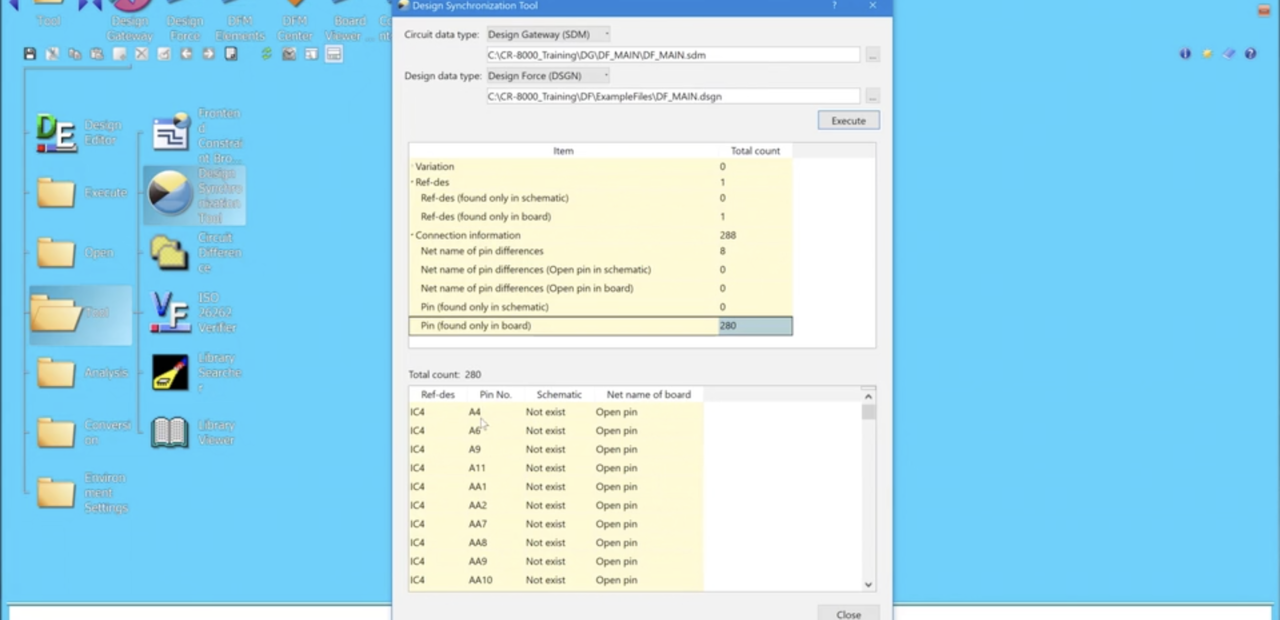

When your design is nearing completion and you want to make sure the schematic matches what you have in your board try using the Design Gateway, Design Synchronization Tool.  You can use this tool to check your schematic data against your board data.  Detect differences in variation, netlist, and component attributes by comparing circuit data and board data.

To make a comparison between circuit data and board data follow these steps:

  1. From the [Circuit data type] drop-down list, select the type of the following circuit data.
  2. Design Gateway (SDM)
  3. Design Gateway (CIR)
  4. Intermediate file (NDFC)
  • From the [Circuit data type] drop-down list, select the type of the following circuit data.
  • Design Gateway (SDM)
  • Design Gateway (CIR)
  • Intermediate file (NDFC)
  • Click the [Execute] button.  This makes a comparison between circuit data and board data.

Check the result of the comparison between circuit data and board data.

  1. From the list, select the item you want to check.

Comparison items

  • Variation destination type differences
  • Part name of ref-des differences (Considering variation)
  • User attribute of ref-des differences (Considering variation)
  • Ref-des (found only in schematic)
  • Ref-des (found only in board)
  • Net name of pin differences
  • Net name of pin differences (Open pin in schematic)
  • Net name of pin differences (Open pin in board)
  • Pin (found only in schematic)
  • Pin (found only in board)

Check out our other Tech Tips here!

Brian Gilman
Brian Gilman
Applications Engineer
Brian Gilman is an applications engineer, supporting customers with CR-8000/CR-5000 training and consulting. He works directly with the customers on a daily basis helping them work through the technical challenges they face. He loves to ski and must be on the first chairlift in the morning to lay down the first tracks on fresh powder.
