E3.series 2021 offre des améliorations importantes pour le traitement des connecteurs, la conception d’armoires électriques en 3D et l’échange de données ECAD/MCAD

3 août 2021 – Munich, Allemagne et Westford, MA, USA – Zuken présente la version 2021 de la suite d’outils d’ingénierie électrique et des fluides E3.series. Cette dernière version vise à accroître l’efficacité des utilisateurs grâce à des fonctionnalités enrichies dans les domaines de la gestion des connecteurs, de la conception de panneaux en 3D et de la base de données des composants. Les améliorations apportées à l’API E3.series permettent de créer des modules complémentaires et des interfaces personnalisés. Bon nombre des améliorations apportées en 2021 ont été lancées dans le cadre de projets conjoints avec de grands clients mondiaux de la série E3, afin de rendre l’ingénierie électrique et des fluides encore plus intuitive et donc plus rapide, plus facile et plus robuste.

Gestion améliorée des connecteurs pendant le développement des schémas

Dans le domaine des schémas et du câblage, la nouvelle version introduit des contrôles en ligne supplémentaires pour le raccordement manuel des connecteurs, qui viennent s’ajouter à la sélection automatique des connecteurs correspondants dans la base de données de la série E3. Lorsque le connecteur est attribué ou modifié manuellement, la fonction de vérification des erreurs recherche dans la base de données les connecteurs compatibles et émet un avertissement si un connecteur incompatible est sélectionné. Les contrôles empêchent également la connexion manuelle de mâle à mâle ou de femelle à femelle.

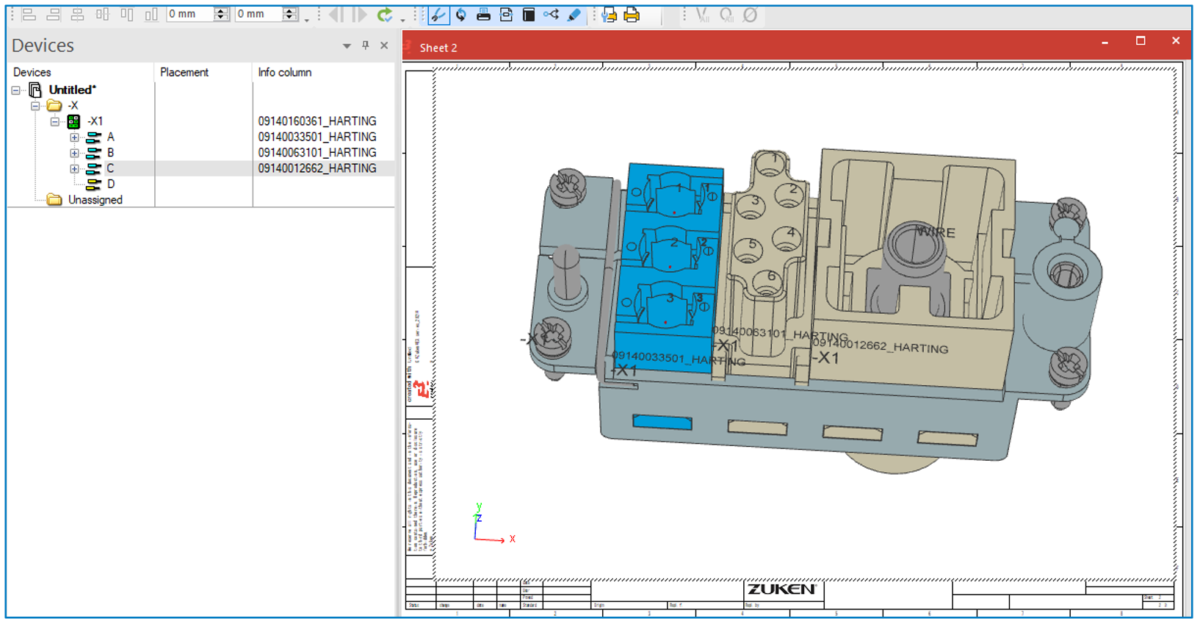

Une autre amélioration importante de l’application schématique concerne la manipulation des connecteurs avec des inserts qui combinent plusieurs connecteurs individuels en un ensemble combiné. Ces connecteurs complexes peuvent être définis dans la base de données E3 ou dynamiquement lors de la configuration du connecteur avec des insertions dans le projet E3.

Conception 3D de boîtiers de commande et de faisceaux de câbles

Dans E3.panel, le module de conception de boîtiers 2D/3D de la série E3, l’effort nécessaire pour créer des modèles de boîtiers a été considérablement réduit. À partir d’un fichier STEP importé, la représentation graphique en 3D et en 2D, y compris les vues latérales respectives en 2D, pour lesquelles les dimensions du modèle sont automatiquement générées. Les fichiers DXF, qui étaient auparavant nécessaires pour la représentation graphique en 2D, deviennent superflus.

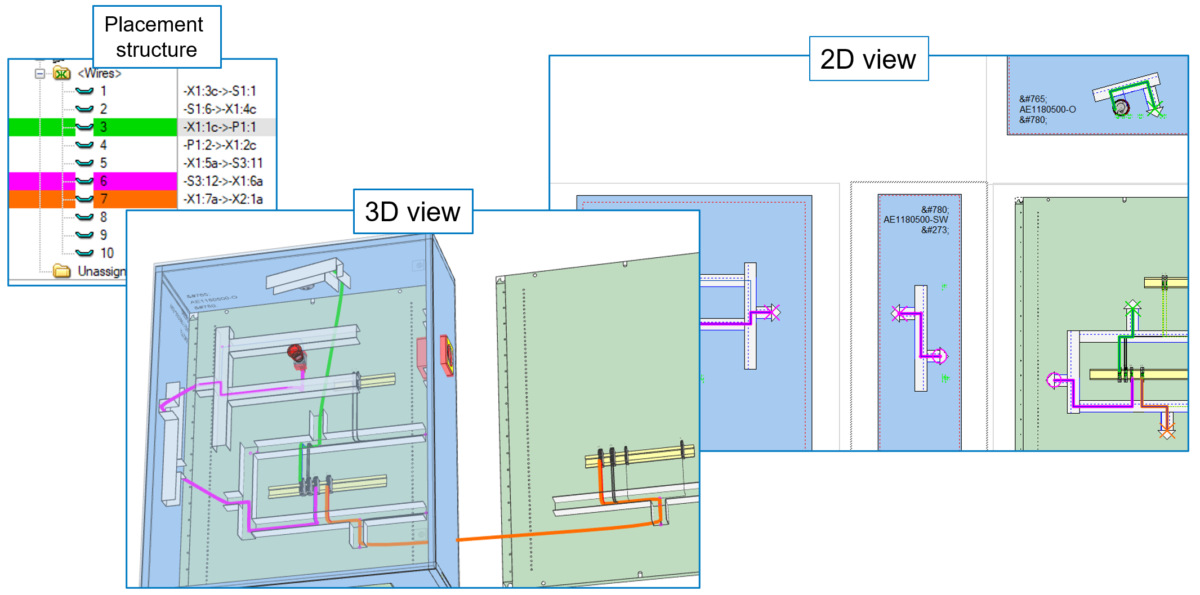

La nouvelle commande « highlight panel path » permet de mettre en évidence le chemin des câbles dans l’ensemble de l’armoire électrique. Le chemin mis en évidence est automatiquement affiché sur toutes les feuilles et vues 3D où le fil est utilisé. Si une feuille n’est pas affichée, elle est automatiquement ouverte afin que l’utilisateur ne perde pas de temps à chercher la feuille souhaitée (Fig. 4). L’amélioration du contrôle des limites de remplissage des canaux filaires permet désormais une définition différenciée de l’espace disponible dans les différents segments d’un canal filaire.De cette façon, l’algorithme de routage automatique peut prendre en compte les réserves pour des changements futurs ou des fils supplémentaires.

La génération d’informations 3D pour les systèmes de CAO mécanique 3D pourrait être considérablement étendue en passant du format STEP au format de sortie JT. Ce format est compatible avec tous les systèmes MCAD courants. De cette façon, non seulement la représentation graphique d’une conception de boîtier ou de faisceau de câbles peut être exportée (comme précédemment avec le format STEP), mais le contenu du boîtier ou du panneau de montage, y compris tous les composants, les rails de montage, les gaines de câbles et les câbles, devient également disponible.

Accès à la base de données, évaluations et interface de programmation
d’applications (API)

Pour avoir un aperçu rapide et meilleur des différentes relations entre les composants et les symboles dans la base de données, ceux-ci peuvent être affichés dans une fenêtre supplémentaire.La nouvelle fenêtre de relation de la base de données s’ouvre en cliquant sur un composant dans l’arbre de la base de données et montre toutes les informations liées. Cela aide l’administrateur de la base de données à analyser les relations entre les composants et les symboles de sa base de données et à les gérer facilement.

Avec le E3.ReportGenerator, un nouveau module dans la configuration standard de E3.series, les utilisateurs de E3.series ont désormais la possibilité de créer des listes individuelles à partir de E3.series sans nécessiter de programmation spéciale ni de logiciel supplémentaire. Grâce à une interface utilisateur graphique, la mise en page et le contenu des rapports peuvent être créés rapidement et facilement et les résultats générés dans de nombreux formats différents. Toutes les listes peuvent être importées dans des feuilles E3 selon la mise en page spécifiée.

Toutes les nouvelles fonctions et commandes de la version 2021 sont également couvertes par l’interface de programmation d’applications (API), qui est fournie dans le cadre de la configuration standard de la série E3. Cette interface fournit une variété de fonctions qui peuvent être utilisées non seulement pour accéder aux données existantes d’un projet E3, mais aussi pour modifier les données ou ajouter de nouvelles données au projet. Il est utilisé par les propres add-ons E3.series de Zuken ainsi que par les clients et partenaires qui utilisent ses fonctions pour échanger des données avec un projet E3.

Toutes les relations entre les composants et les symboles de la base de données peuvent être affichées graphiquement. En cliquant ouvre une fenêtre qui affiche toutes les informations

Un logiciel puissant pour la conception en génie électrique

E3.series est un puissant système d’ingénierie simultanée pour la conception électrique et fluidique qui supporte la documentation électrique haut de gamme, la conception des boîtiers et des harnais, ainsi que les exigences de raccordement à la fabrication. La suite d’outils permet un processus de conception et de fabrication efficace pour la conception électrique et fluidique, la conception des câbles et la disposition physique des harnais et des armoires. Largement utilisée dans l’industrie manufacturière, la série E3.est utilisée pour concevoir des câblages électriques, des armoires et des faisceaux de grandes dimensions et complexes pour des applications exigeantes dans les secteurs des machines, de l’énergie, de l’automobile, du transport, de l’aérospatiale et de la défense.
