Pour la version 2023, la fonctionnalité 3D des applications de E3.series pour la conception de tableau électrique (E3.panel) et de harnais de câbles (E3.formboard) a été élargie à plusieurs endroits importants.
En outre, la gestion de la création et de la mise à jour des schémas de circuit et des plans de câblage avec les applications centrales E3.schematic et E3.cable a été révisée avec plusieurs améliorations afin de permettre un travail intuitif avec moins d’opérations individuelles.
![2023-e3-splash-screen-395x395-1-320x320](https://www.zuken.com/fr/wp-content/uploads/sites/9/2023/06/2023-e3-splash-screen-395x395-1-320x320.png)
Fonctionnalités 3D avancées
E3.panel : Placement et rotation de composants avec un angle quelconque
Les objets de l’armoire électrique peuvent être tournés ou inclinés à n’importe quel angle dans tous les axes. Cette extension de la fonctionnalité 3D dans la structure de l’armoire électrique tient compte de l’espace de plus en plus restreint pour l’installation des armoires électriques.
Vues 2D multiples d’un objet 3D
Pour les opérations détaillées, il est possible de créer plusieurs vues 2D liées entre elles. De cette manière, les modifications peuvent être apportées dans la vue la plus appropriée à la tâche à accomplir. Les modifications apportées à une vue sont mises à jour en temps réel sur toutes les autres vues (par exemple, au dos d’une plaque de montage).
Importation de données géométriques 3D en provenance de systèmes MCAD
Les données géométriques des harnais en 3D peuvent être importées dans E3.series en une seule opération avec E3.3DTransformer. En outre a été réalisée la possibilité d’importer directement des fichiers XML Harness, des fichiers KBL et des fichiers PLMXML.
Facilité d’utilisation
Contrôle étendu de la section transversale des pièces d’arrêt et des terminaux
Les pièces d’arrêt peuvent être attribuées à partir d’un groupe au lieu d’être définies en même temps que le composant associé. Par conséquent, le nombre de modifications peut être considérablement réduit lorsqu’une pièce d’arrêt devient invalide ou qu’une nouvelle pièce d’arrêt est ajoutée au groupe. Il suffit de les supprimer ou de les ajouter dans un seul groupe.
Modification des identifiants et des attributs du dispositif
Les identifiants des appareils (=+-) et les attributs des appareils / points terminaux peuvent être modifiés directement dans la fenêtre des propriétés.
Avant d’appliquer la modification, un contrôle est effectué pour identifier les conflits éventuels. La modification ne sera effectuée qu’après confirmation par l’utilisateur.
Modification du texte des dimensions directement dans le projet
Les informations sur les cotes peuvent être modifiées directement dans le dessin à l’aide de la touche <F2>. La valeur est modifiée de la même manière que la valeur de la cote est modifiée dans les propriétés de la cote.
Pour ramener le texte à sa valeur associative, il doit être réinitialisé dans les propriétés de la dimension. La modification du texte ne modifie pas la distance entre les objets cotés dans la vue du dessin.
Noms de fils descriptifs
Une nouvelle option est disponible dans les propriétés du composant sur la fiche “Câbles/fils”, qui peut être utilisée pour spécifier les noms des fils comme étant modifiables dans une case à cocher. Cela permet d’utiliser des noms descriptifs dans le dessin.
Ce paramètre n’est valable que pour les fils sélectionnés. Les fils modifiables sont représentés dans une couleur différente. Les fils peuvent ensuite être modifiés dans le projet au sein de la hiérarchie des dispositifs (de la même manière que pour la modification des noms de fils).
Contrôle étendu de l’écrasement des attributs de l’appareil
Une case à cocher supplémentaire permet de contrôler si les attributs de l’appareil qui ont été modifiés directement dans le projet en utilisant des valeurs différentes de celles définies dans la base
Visualisation et documentation

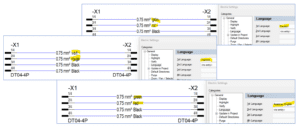

Affichage des couleurs des fils/conducteurs et des matériaux dans la langue du projet sélectionné
La traduction automatique des attributs a été étendue aux couleurs et aux matériaux. À chaque changement de langue du projet, le texte traduit est obtenu à partir de la base de données de traduction et affiché dans le dessin.
Pour utiliser cette nouvelle fonction, il suffit de modifier la définition de la couleur ou du matériau dans la base de données de configuration. Il n’est pas nécessaire de modifier la base de données pour les câbles, les fils, les tubes et les tuyaux.
Références croisées entre les interruptions de chemins de câbles
Les références croisées entre les interruptions de chemins de câbles pointent vers toutes les représentations de l’interruption opposée. Cela peut également concerner plusieurs vues 2D de la même rupture de chemin de câbles. Les références croisées sont également reprises comme références croisées dans les sorties PDF.
Graphiques à main levée dans E3.redliner
E3.redliner permet maintenant d’ajouter des annotations à main levée, par exemple sur un écran tactile. Cela permet d’ajouter facilement des annotations à un projet pendant la production.
