Software di circuiti stampati e circuiti integrati 3D

Architettura e verifica del sistema PCB

CR-8000 System Planner è l’unico strumento del settore per la progettazione e la verifica dell’architettura del sistema PCB completamente integrato con la progettazione dettagliata di PCB e cablaggi. Man mano che i prodotti diventano più complessi, l’ottimizzazione dell’architettura diventa sempre più determinante. System Planner combina quattro discipline in un’unica esperienza di progettazione e analisi

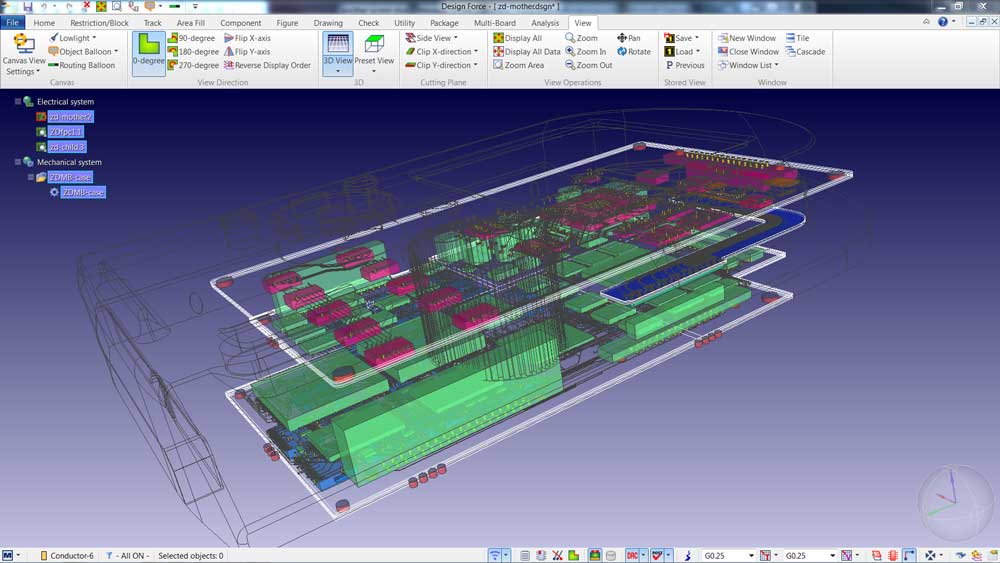

• Progettazione di sistemi a più schede con allegati MCAD importati
• Pianificazione del progetto su più schede per ottimizzare il routing e la connessione
• Verifica dei costi e masse grazie all’analisi parametrica
• Passaggio semplice ad una progettazione dettagliata.

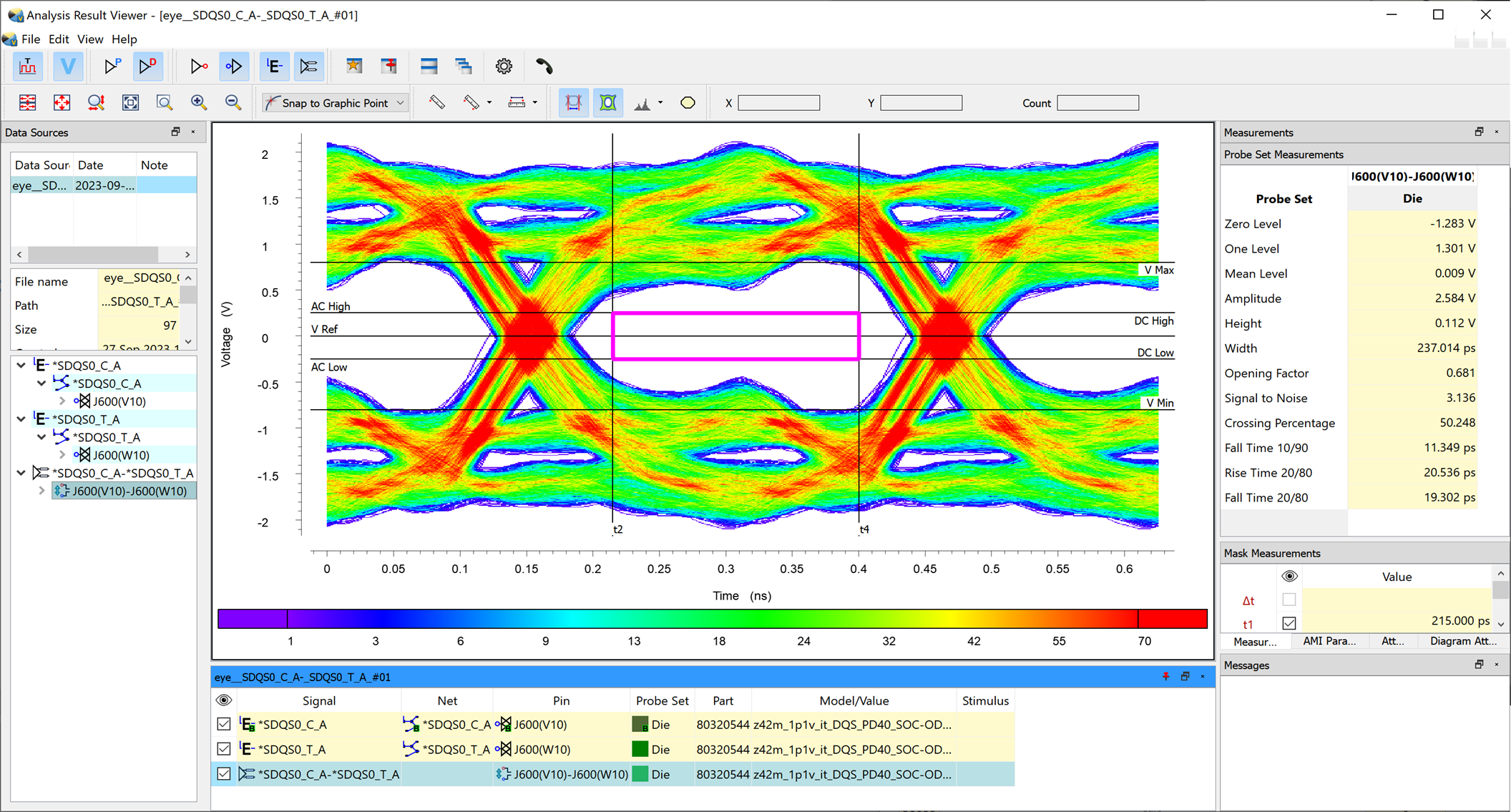

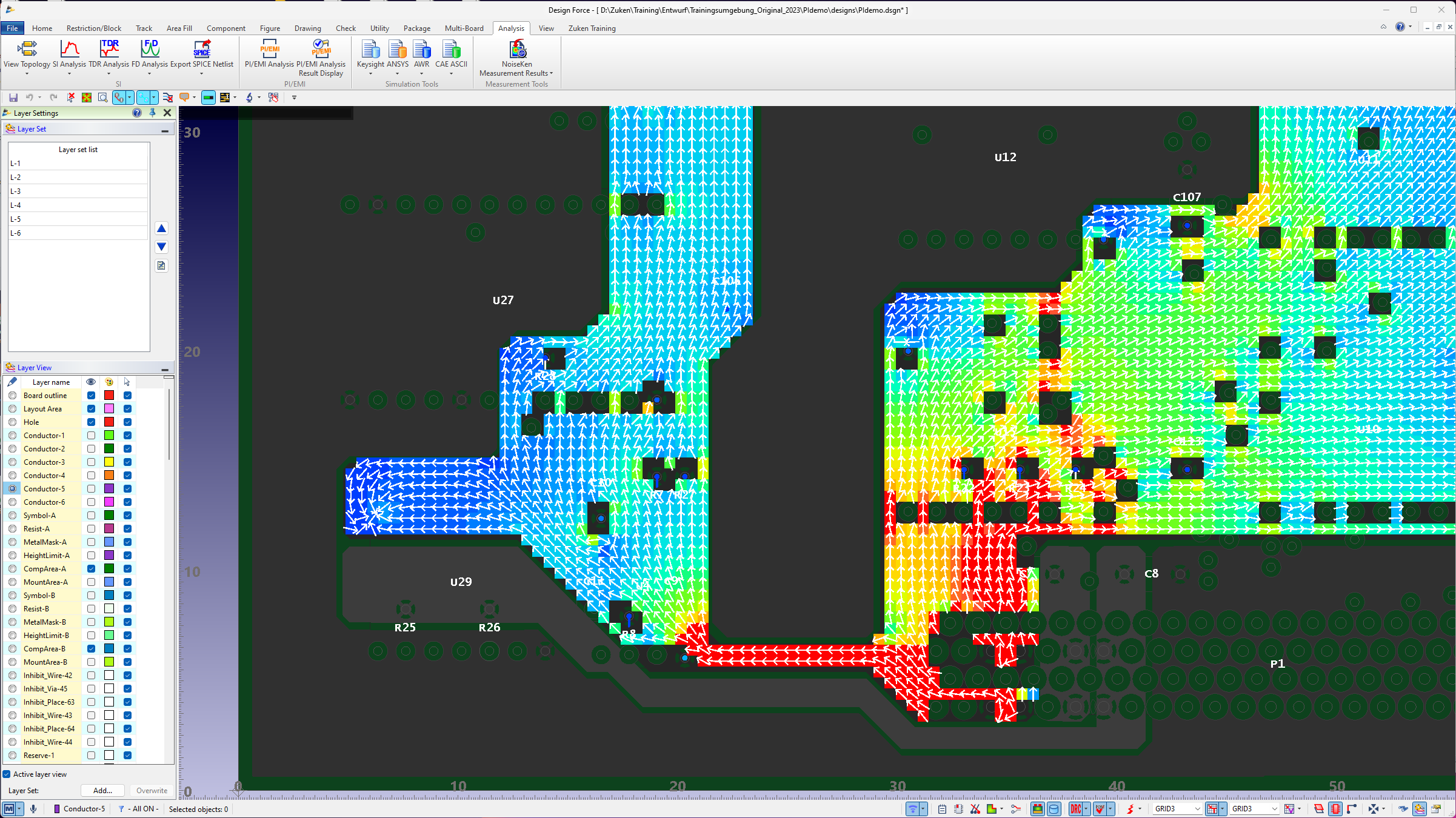

Analisi di segnale, potenza eEMI

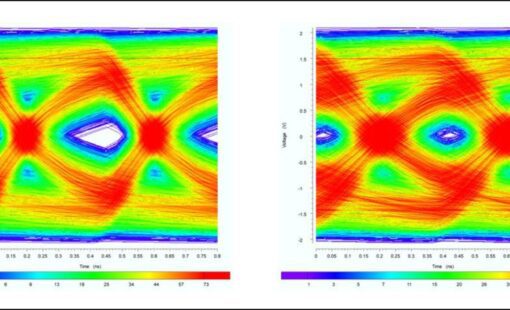

Le schede complesse o i sistemi multi-scheda di oggi richiedono una pianificazione e un’analisi dettagliate.  Con i prodotti Design Force PI/EMI Advance e SI Advance, CR-8000 offre tutti gli strumenti per realizzare schede ad alta velocità con analisi dell’integrità del segnale e dell’alimentazione e pianificazione pre-layout. Le integrazioni di terze parti con Ansys e Keysight offrono ulteriori funzionalità dei leader del settore.

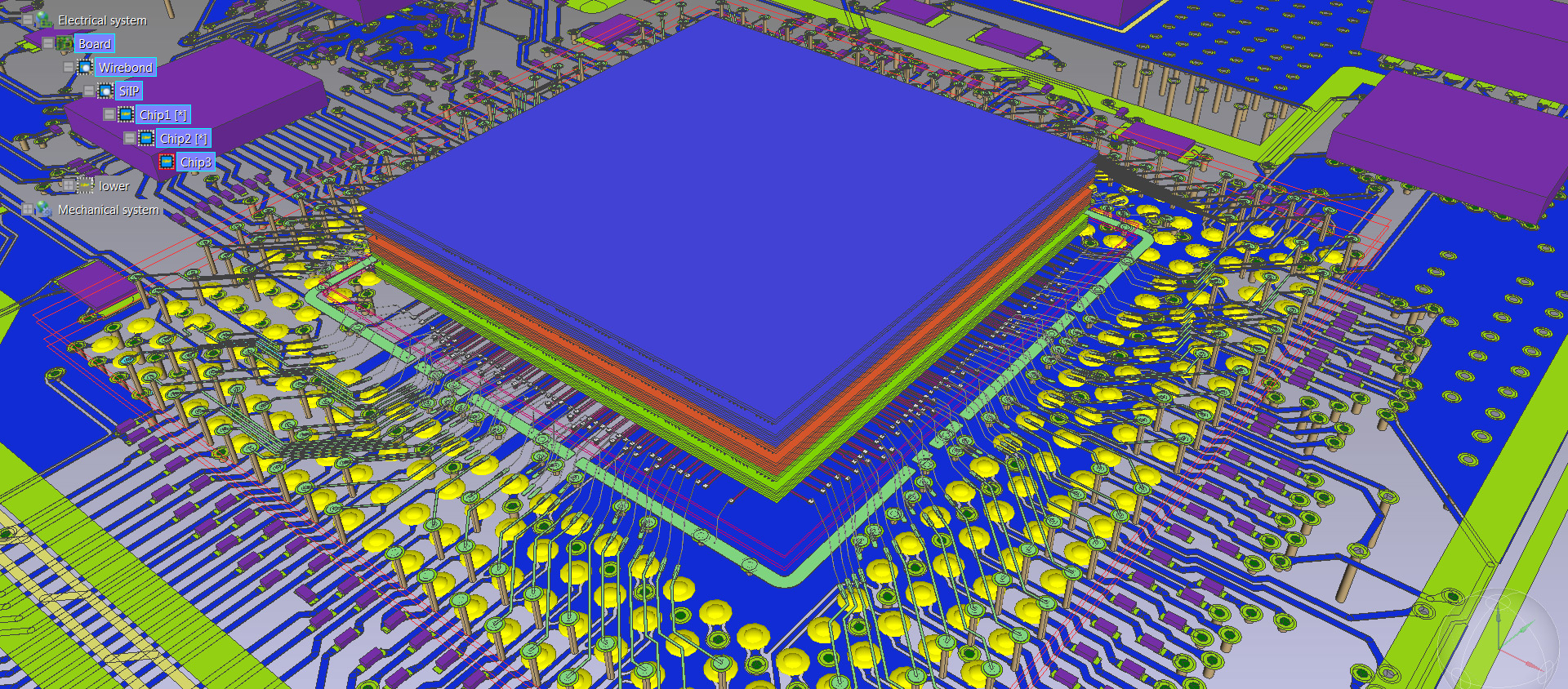

Progettazione integrata di packaging IC

Design Force offre un ambiente intuitivo e integrato per la progettazione di package singoli e multi-die per wire-bond, flip-chip e packaging avanzato ad alta densità. I progettisti possono iniziare i progetti con l’inserimento di dati di chip e package dalla libreria, riutilizzare i dati dagli strumenti di layout IC e sfruttare le procedure guidate parametriche per semplificare la creazione del sistema.

Librerie di progetto & Data Management

I sistemi PLM sono eccellenti nella gestione dei dati di produzione. Tuttavia, le aziende hanno bisogno di gestire le librerie di componenti e i dati work-in-process su base giornaliera prima del rilascio per la produzione. DS-CR di Zuken fornisce la gestione dei dati di progettazione WIP, la collaborazione di progettazione, la gestione dei progetti, il riutilizzo dei progetti, la tracciabilità “where used” e molto altro ancora.

DS-CR è inoltre completamente integrato con i principali sistemi PLM per la sincronizzazione dei dati di produzione o dei componenti. Le informazioni sui componenti possono essere sincronizzate automaticamente con i partner della supply chain.

Supporto alla progettazione dei cablaggi

Man mano che i prodotti diventano più complicati, l’approccio alla sola progettazione dettagliata non è sufficiente. Le assegnazioni dei pin del cablaggio sono spesso sfasate rispetto al PCB. Un approccio alla progettazione del sottosistema che includa PCB, cablaggio e MCAD elimina questi errori frequenti.

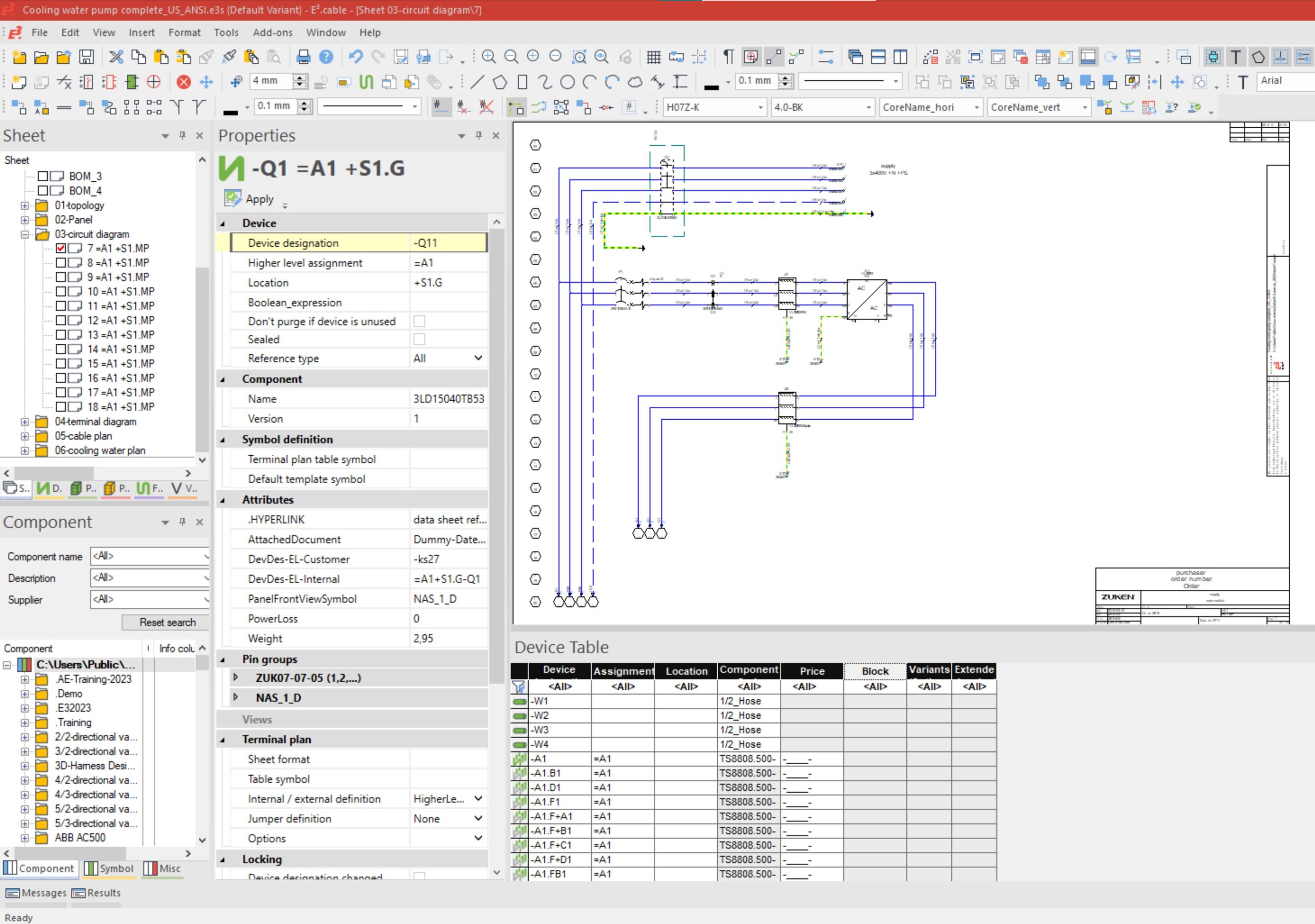

Molte aziende completano il PCB prima della progettazione del cablaggio. Zuken ha adottato questo approccio utilizzando un output standard per la produzione di PCB, IPC-2581, per progettare il cablaggio. E3.series di Zuken importa IPC-2581 direttamente da CR-8000 eliminando gli errori di progettazione.
