E3.series Harness Flattening

E3.HarnessFlattening – Intégration complète des aspects électriques et mécaniques dans la conception des harnais

La solution E3.series de Zuken est utilisée pour documenter et détailler les projets de conceptions électriques et fluidiques. Flexible, cet outil permet notamment de prendre en charge le processus global de développement, de la définition à la conception, jusqu’à la création des dossiers de fabrication et de maintenance. Son architecture unique orientée objet garantit une synchronisation intégrale de toutes les étapes de la conception.

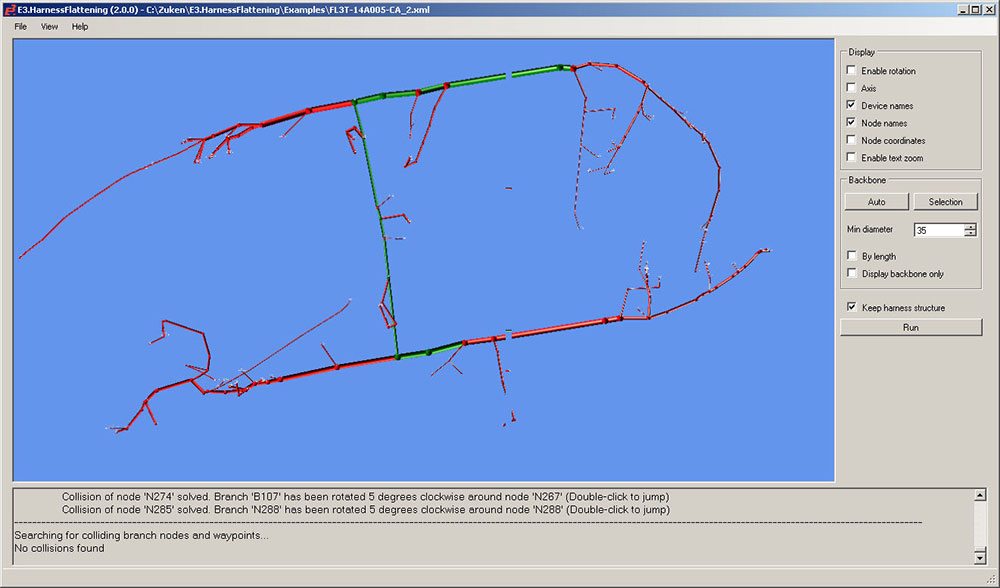

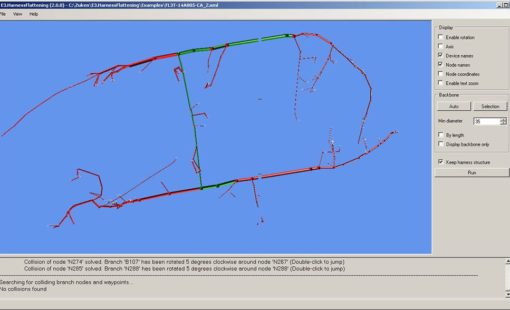

L’outil E3.HarnessFlattening permet aux utilisateurs de mettre à plat les données géométriques 3D exportées des systèmes de CAO mécanique pris en charge. Il prépare la structure de la mise à plat du harnais pour l’importation dans le module E3.formboard, où les détails liés à la fabrication pourront être ajoutés (clips, protections de câbles…)

Les systèmes de CAO mécanique permettent aux ingénieurs de modéliser leurs produits en 3D. Pour la réalisation de la maquette numérique complète, les harnais conçus à l’aide des modules E3.series sont routés dans le système de CAO mécanique.

Le module E3.3DRoutingBridge transfère les données de connexions et de connecteurs créées avec E3.series vers le système de CAO mécanique parmi ceux actuellement supportés. Une fois ces données transférées, il ne reste plus qu’à router le (ou les) harnais à l’intérieur de l’assemblage mécanique.

Note : Le système de CAO mécanique a uniquement besoin des données géométriques du faisceau et ne s’encombre pas du détail des fils, évitant ainsi tout impact sur les performances. Par conséquent, seules les informations des connecteurs doivent être transférées avec E3.3DRoutingBridge.



Fonctionnalités spécifiques d’E3.HarnessFlattening

  • Collaboration entre le domaine électrique et mécanique
  • Importation de données géométriques 3D
  • Sélection automatique et manuelle de la branche principale du harnais
  • Mise à plat automatique de harnais 3D
  • Prise en charge des clips et des protections de câbles
  • Support des épissures
  • Pas besoin de fils individuels dans le système de CAO mécanique
  • Création automatique du schéma de la planche à clous
  • Liens dynamiques entre le schéma de la planche à clous et le schéma électrique
  • Rapports de fabrication, listes de fils, nomenclature
