E3.series Harness Flattening

E3.Harness Flattening – Progettazione completamente integrata di cablaggi elettrici e meccanici

E3.series di Zuken è utilizzato per documentare e fornire informazioni di dettaglio sui progetti elettrici e fluidici. La sua flessibilità supporta l’intero processo, dalla definizione e dalla progettazione, fino alla produzione e alla manutenzione. L’architettura orientata agli oggetti assicura che tutte le fasi del progetto siano completamente sincronizzate.

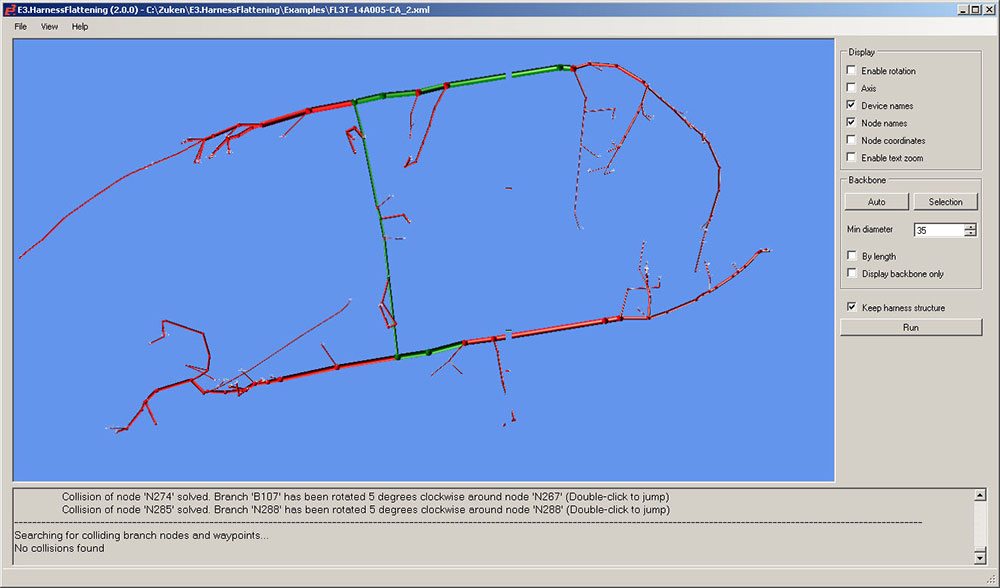

E3.Harness Flattening consente agli utenti di mettere in piano i dati di cablaggio geometrico 3D esportati dai sistemi MCAD supportati. Prepara la struttura del cablaggio 2D affinché possa essere importata in E3.formboard, dove i dettagli per la produzione potranno essere completati.

I sistemi MCAD consentono agli ingegneri meccanici di modellare i loro prodotti i 3D. Per un mockup completamente digitale, i cablaggi sviluppati con E3.series verranno sbrogliati direttamente nel sistema MCAD prescelto.

E3.3DRoutingBridge trasferisce da/per i dati di connessione e le informazioni da E3.series al sistema MCAD prescelto. Una volta trasferiti, i cablaggi possono essere sbrogliati nell’assemblaggio meccanico.

NOTA: Poiché il sistema MCAD richiede soltanto i dati geometrici aggregati, quando si lavora con i cavi vengono scongiurati possibili problemi di performance. Per questo motivo, con E3.3DRouting Bridge è necessario trasferire solo le informazioni sui connettori.



Funzionalità speciali di E3.Harness Flattening

  • Collaborazione elettrica e meccanica
  • Import di dati geometrici in 3D
  • Selezione manuale e automatica della rete di cablaggio
  • Appiattimento automatico dei cablaggi in 3D
  • Supporto delle clip e delle protezioni cavi
  • Supporto splice
  • Nessun cavo necessario nel sistema MCAD
  • Creazione automatica di formboard
  • Link dinamici da formboard a schema elettrici
  • Report di produzione, elenchi cavi, distinta base

Download Datasheet

DOWNLOAD
