Zuken présente CR-8000 2021 : analyse précoce de conception et la fonctionnalité de réutilisation de conception

Menu

Cette nouvelle version comporte des capacités SI améliorées, une intégration plus étroite avec Ansys, et l’utilisation des effets parasites du PCB qui permettent d’éliminer les erreurs de conception et d’améliorer la qualité des produits.

Munich, Allemagne, et Westford, MA, USA, 7 juillet 2021 — Zuken présente la nouvelle version de CR-8000 où une attention particulière a été accordée à l’analyse et à la réutilisation contrôlée des données. La version 2021 de CR-8000 comprend plus de 150 améliorations sur l’ensemble de la suite logicielle : planification architecturale, préparation de la sortie pour la fabrication, conception et vérification des schémas au niveau du système, mise en page 3D multi-board et packaging IC. Au cours de ce travail d’évolution continue, l’augmentation de l’efficacité par l’utilisation d’outils d’analyse a été spécialement travaillée.

Face à la complexité croissante des produits électriques, l’un des objectifs de la version 2021 était d’affiner les fonctions de définition de contraintes et de simulation dans les modules System Planner et Design Gateway, les applications d’ingénierie logique du CR-8000. Grâce aux améliorations apportées, les utilisateurs peuvent désormais identifier les problèmes de fonctionnalité les plus détaillés avec des fonctions améliorées de définition des contraintes. Pour la conception multi-cartes et le routage 3D, les utilisateurs de Design Force bénéficieront des nouvelles fonctions « Place by Area », « Template » et « Reuse » qui permettent d’appliquer des modèles de disposition et de routage existants à de nouvelles réalisations.

Renforcement de la simulation analogique et de l’analyse SI

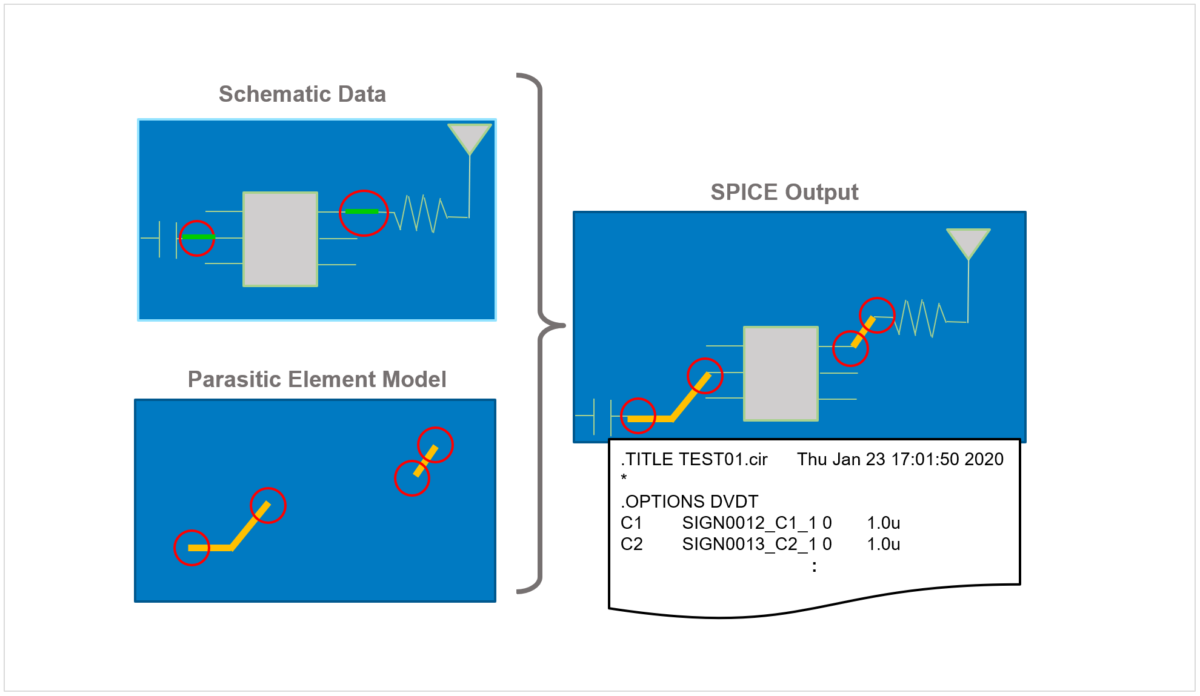

Avec Design Gateway, il est maintenant possible de simuler les effets parasites sur le PCB dès la phase de conception. Les modèles d’éléments parasites du PCB peuvent être inclus dans les simulations SPICE directement à partir de Design Gateway. Le programme de gestion de la bibliothèque de modèles de simulation est doté d’une nouvelle interface utilisateur actualisée et est conçu pour traiter facilement le volume actuel de données de modèles. L’importation de modèles provenant de diverses sources telles que IBIS, SPICE ou S-Paramètres se présente de manière uniforme et est à portée de main de l’utilisateur.

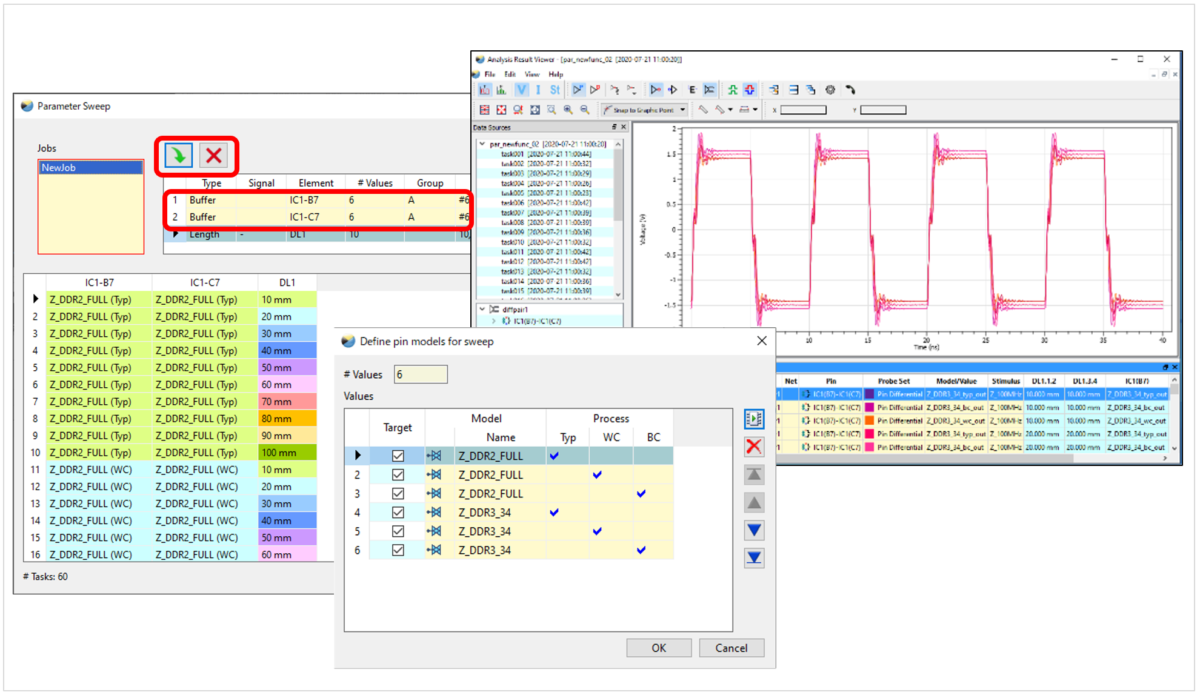

En plus, la fonctionnalité d’analyse de l’intégrité du signal (SI) a été améliorée pour permettre l’analyse de paramètres sur différents modèles en un seul passage. Il est maintenant possible d’explorer les paramètres les plus appropriés dans un espace temps réduit. En outre, l’analyse SI prend en compte un modèle plus précis pour la rugosité de la surface du matériau du PCB en cuivre. La vérification SI du routage des paires différentielles dans la version 2021 rapporte les résultats des mesures sous forme de tableau et de forme d’onde. La productivité de l’utilisateur a été augmentée par l’extraction et l’exportation automatiques des résultats des analyses PI et EMI. Les fonctions d’analyse qui demandent beaucoup de temps, comme IBIS AMI SerDes, peuvent être réalisées plus vite.

Fonctions de modèles intelligents et réutilisation des layouts et du routage des PCB

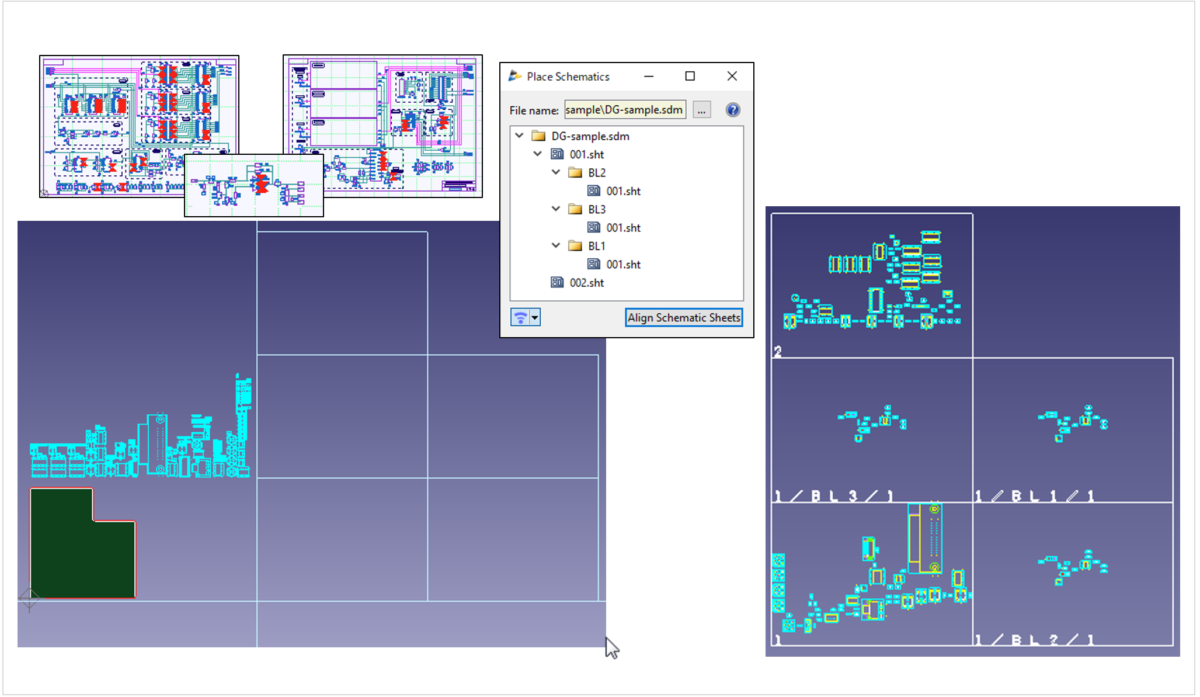

Les applications de layout et de routage de Design Force ont été enrichies de plusieurs nouvelles fonctionnalités qui facilitent encore plus l’organisation et le contrôle des grandes conceptions. Le placement des composants des grandes cartes peut être défini en fonction de leur position dans la feuille de schéma. Les modèles détaillés de disposition et de routage des designs précédents peuvent être réutilisés pour la conception de nouvelles cartes grâce à la nouvelle fonction « Create Used Board ». En créant des fonctions spécifiques pour les opérations manuelles, telles que la création d’anti-pads (zones protégées autour des vias) ou la soustraction de résistances de soudure, le temps de conception peut être encore réduit.

Simulation pluri-disciplinaire de systèmes multi-cartes

L’intégration des outils de simulation ANSYS dans CR-8000 Design Force a été étendue à l’analyse multi-physique pour les designs multi-cartes, ce qui permet d’identifier et de corriger les problèmes d’intégrité du design au niveau du système. Cette intégration approfondie élimine efficacement les remaniements coûteux et laborieux qui surviennent tard dans le processus de développement. Avec la version 2021 de DesignForce, les conceptions multi-cartes sont transmises à ANSYS dans un seul fichier EDB pour une simulation multi-physique incluant les données du châssis.

Conception de systèmes en 3D

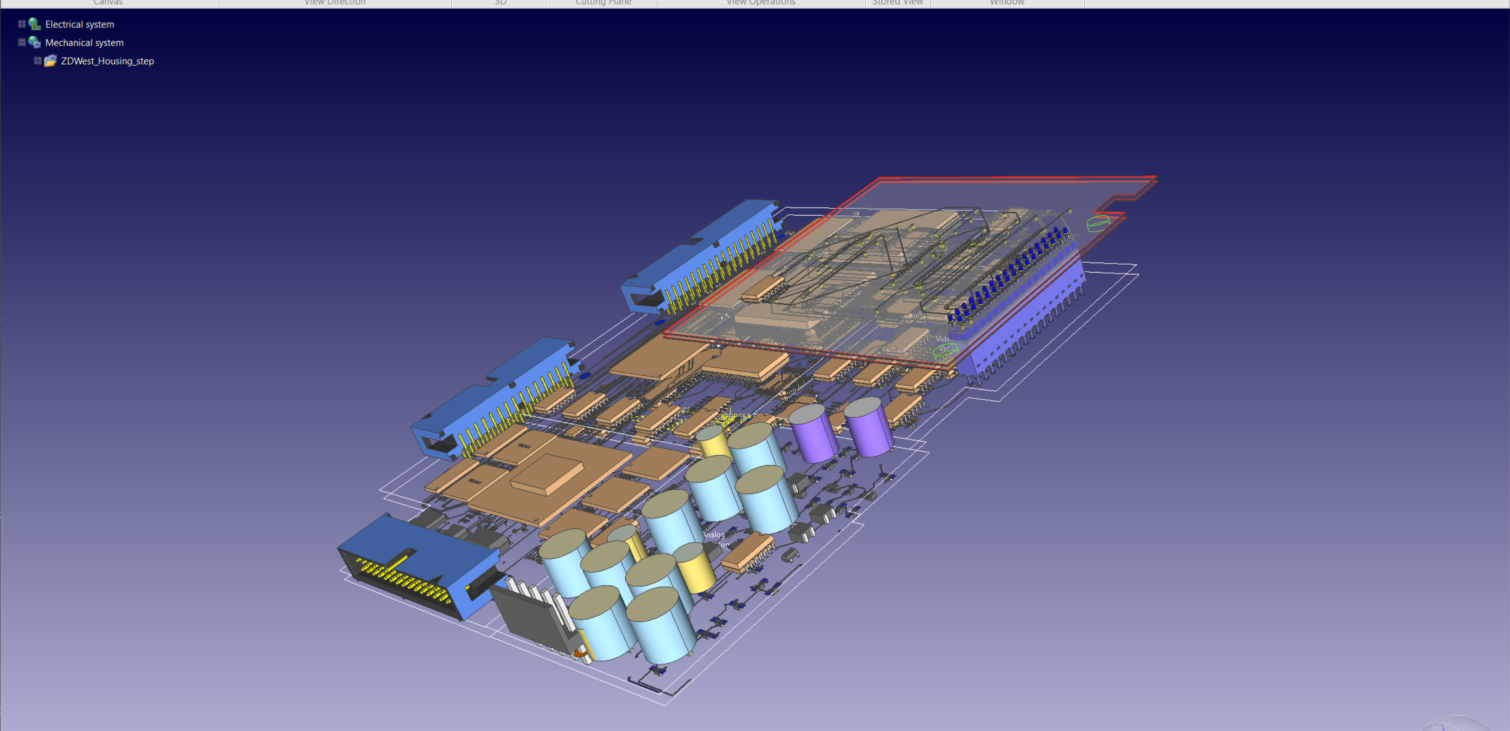

CR-8000 est une plateforme 3D professionnelle pour la conception de systèmes électroniques. Le système comprend des applications modulaires pour la conception architecturale, l’ingénierie détaillée, la disposition physique, la coordination avec la mécanique (MCAD) et la préparation des données pour la fabrication. CR-8000 fournit aux ingénieurs un environnement homogène et intégré pour la conception et la vérification de systèmes à une ou plusieurs cartes, y compris les technologies de chip-scale packaging (CSP), les modules multi-chip (MCM) et le system-in-package (SiP). CR-8000 est la seule solution de conception de circuits imprimés dotée de capacités intégrées de gestion des données, des bibliothèques, des modules, des configurations et des versions. Utilisant les dernières technologies d’accélération logicielle et matérielle, CR-8000 gère les plus grands projets avec facilité.
