E3.panel – Progettazione e documentazione di pannelli di controllo elettrici

E³.series di Zuken è utilizzato per documentare e fornire informazioni di dettaglio sui progetti elettrici e fluidici. La sua flessibilità supporta l’intero processo, dalla definizione e dalla progettazione, fino alla produzione e alla manutenzione. L’architettura orientata agli oggetti assicura che tutte le fasi del progetto siano completamente sincronizzate.
E³.panel supporta la documentazione dei pannelli di controllo (quadri); le regole di controllo del progetto integrate scongiurano che gli errori passino alla fase di produzione. E³.panel+ è un add-on per E³.panel che supporta il cablaggio automatico all’interno de pannello.

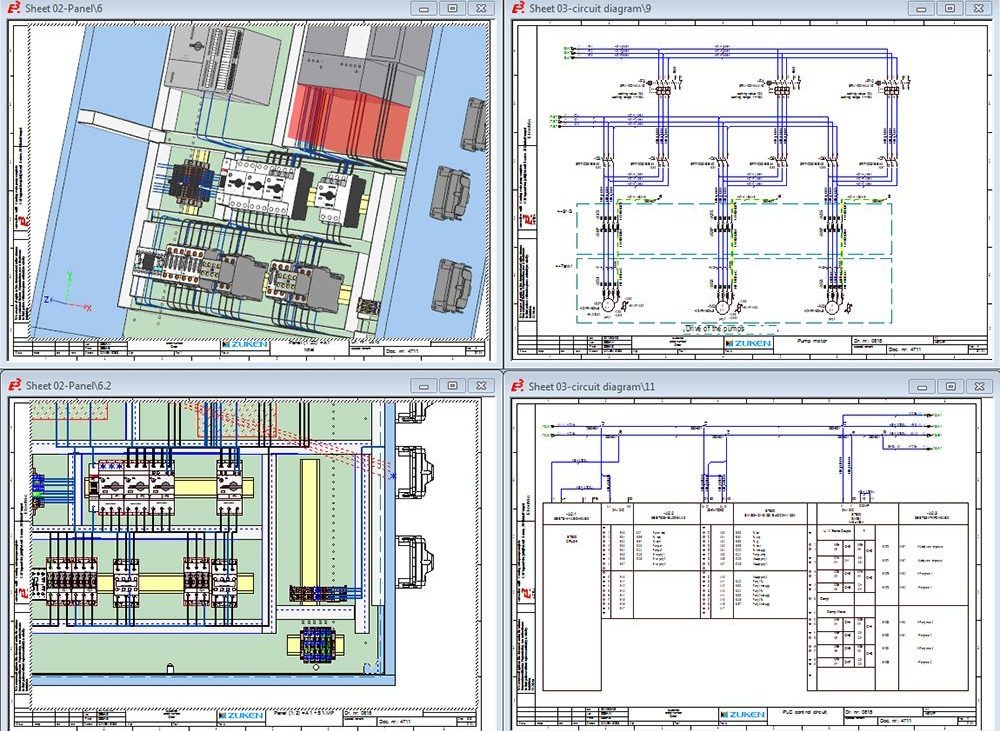

Con la possibilità di operare in 2D o 3D , E³.panel è completamente integrato con E³.schematic e E³.cable. Le modifiche apportate al progetto del quadropannello o dello schema vengono riflesse immediatamente in entrambi e l’utente può navigare con facilità fra le due. Grazie alla semplice funzionalità slot e mount progettisti elettricionici non hanno bisogno di utilizzare complessi sistemi 3D MCAD.

Funzionalità speciali di E3.panel

  • Progettazione integrata di schemi e quadri
  • Navigazione schemi quadri
  • Quadri su fogli multipli
  • Condivisione di pagine di quadro (viste di dettaglio)
  • Posizionamento automatico dei punti di aggancio
  • Rilevazione conflitti
  • Prevenzione pericoli
  • Progettazione 2D e 3D
  • Posizionamento 3D
  • Quadro di controllo fluidica

E³.panel+

  • Sbroglio automatico
  • Algoritmo a lunghezza minima
  • Segregazione segnali
  • Controlli per il riempimento delle canaline
  • DXF output (dettagli di punzonatura, foratura, tranciatura)
  • Supporto per tubi flessibili e rigidi

Supporto alla produzione

  • Lista taglio fili
  • Integrazione Komax
  • Integrazione Perforex
  • 3D STEP AP 212/214 output
