E3.series Cable

E3.cable Conception et documentation de câbles et harnais de câbles

La solution E³.series de Zuken est utilisée pour documenter et détailler les projets de conceptions électriques et fluidiques. Flexible, cet outil permet notamment de prendre en charge le processus global de développement, de la définition à la conception, jusqu’à la création des dossiers de fabrication et de maintenance. Son architecture unique orientée objet garantit une synchronisation intégrale de toutes les étapes de la conception.

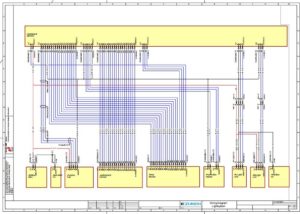

E3.cable est une solution de conception intégrée pour la création de schémas d’interconnexions et la création de schémas de câbles et harnais de câbles. Sa fonctionnalité de « blocs intelligents » permet aux ingénieurs de représenter de manière dynamique les équipements tels que des boîtiers, des instruments de mesure, des cartes électroniques (ECU) par exemple, tandis que la fonction de « conception hiérarchique » permet une approche de type synoptique (Top-Down).
E 3.cable comporte également l’une des fonctionnalités les plus puissantes d’E3.series, qui permet notamment de créer plusieurs vues d’un même composant, pour gérer les aspects de conception et de documentation.

Fonctionnalités spécifiques d’E³.cable

  • Créer des schémas de principe à base de blocs fonctionnels (synoptiques)
  • Contre-pièces automatiques pour les connecteurs et autres composants
  • Vérifications automatiques des pièces de fixations, des bouchons des connecteurs et des sections
  • Gestion des connecteurs en série et des épissures
  • Paires torsadées, blindées et faisceaux de câbles
  • Affectation de fils à l’aide de tables
  • Plusieurs vues possibles pour les câbles et les connecteurs
  • Intégration des données provenant de la CAO électronique (PCB)
  • Ensembles fonctionnels prédéfinis
  • Affichage des connecteurs spéciaux utilisant la normel MIL (optionnel)
  • Gestion des options et des variantes
  • Conception hiérarchique
