Les nouveautés de CR-8000 2019

Aperçu de la version 2019

Automatisation et commande

La version 2019 de l’environnement de conception électronique au niveau de l’entreprise de Zuken CR-8000 a fait l’objet d’améliorations et d’extensions pour prendre en charge la productivité d’ingénierie et de disposition grâce au frontloading amélioré, au contrôle étendu de la fonctionnalité automatique pour la disposition et le routage, et l’évitement actif des erreurs de conception grâce à des vérifications de règles de conception.

Design Gateway

Constraint Browser

  • Les Constraint Browsers (navigateurs de contraintes) de Design Force et de Design Gateway ont été harmonisés. Il est désormais possible d’accéder aux propriétés des composants et des broches de composants à partir du Constraint Browser de Design Gateway.
  • L’empilement de table d’écartement de différence de tension peut être prédéfini dans Design Gateway. Les informations peuvent être transférées à Design Force en utilisant l’Annotation à suivre.
Constraint Browser : Les informations peuvent être transférées à Design Force en utilisant l’Annotation à suivre par réglage de l’empilement de table d’écartement de différence de tension
Conseiller de circuit : rechercher les alimentations mixtes

Contrôle et vérification

  • La Vérification de règles de conception peut identifier les symboles de réseau (composants) d’alimentation et de terre qui existent une seule fois dans une conception (occurrence simple).
  • Le Conseiller de circuit peut vérifier si les alimentations sont mixtes.
  • Vérification des règles de conception dans la conception de variantes : Les drapeaux OK et les commentaires dans les résultats de vérification des règles de conception et du Conseiller de circuit peuvent être transmis à d’autres variantes.

Vérification de connexion inter-carte

  • Les connexions entre différentes cartes de circuits simples peuvent être tracées dans une vue simple. Le statut de sélection peut être évalué par rapport à un objet sur le Design Editor.
  • La connexion entre les connecteurs physiques peut être vérifiée. Le marquage du réseau peut être importé à partir d’un fichier CSV. Des étiquettes e-net dépareillées peuvent être identifiées.
  • Des connecteurs sur le niveau système peuvent être affichés dans un style différent, en fonction de la manière dont ils sont reliés à un niveau de circuit de carte pour identifier les connexions redondantes ou insuffisantes sur le niveau système
Les connexions entre différentes cartes de circuits simples peuvent être tracées dans une vue simple

Design Force

Réutilisation des modèles et de la technologie

  • Les composants peuvent être placés en tant que modèle sur une carte différente en utilisant un bloc schématique. Même lorsque le nombre de couches diffère entre les cartes de source et de destination, vous pouvez spécifier le mappage des couches pour copier les composants.
  • Les règles de technologie et de conception peuvent être importées à partir d’une autre conception dans votre conception actuelle.
  • Des zones de disposition ont été ajoutées en tant que nouveau paramètre de couche de système de carte. Ceci permet de créer des empilements de couches spécifiques pour des cartes rigides-flexibles.
Les modèles de disposition peuvent être copiés sur une nouvelle carte en tant que bloc schématique
Importation de technologie
Les règles de technologie et de conception peuvent être importées à partir d’une autre conception dans votre conception actuelle
Technologie par zone
La zone permet de créer des empilements de couches spécifiques pour des cartes rigides-flexibles
Lorsqu’une paire différentielle est déplacée, l’écartement entre les pistes est ajusté

Paires différentielles et traversées de blindage

  • L’option Route to end est désormais disponible lorsqu’une paire différentielle est routée
  • Lorsqu’une paire différentielle est déplacée, l’écartement entre les pistes est ajusté conformément aux règles pertinentes. Le nombre d’étapes de modification nécessaires après le travail de routage a été réduit
  • Des soudures peuvent être appliquées aux pistes groupées, en respectant leur écartement.
  • Des traversées de blindage peuvent être générées automatiquement en se basant sur des spécifications définissables par l’utilisateur
Des soudures peuvent être appliquées aux pistes groupées

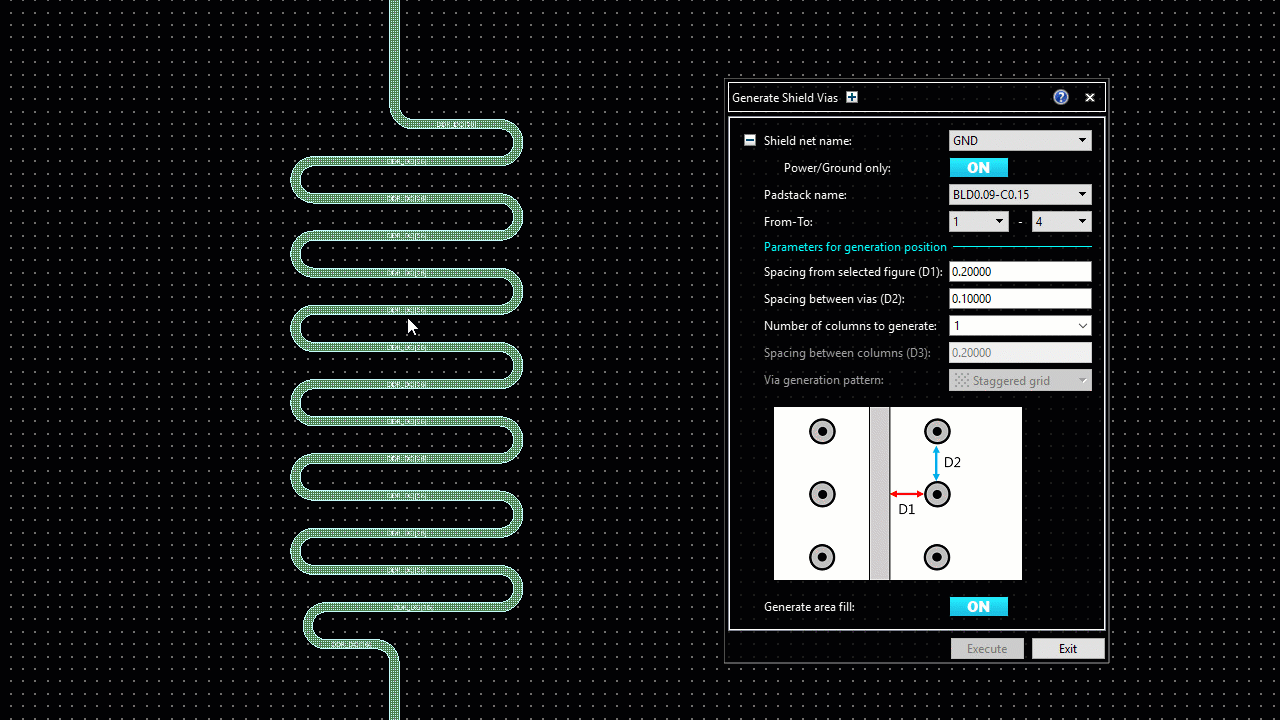

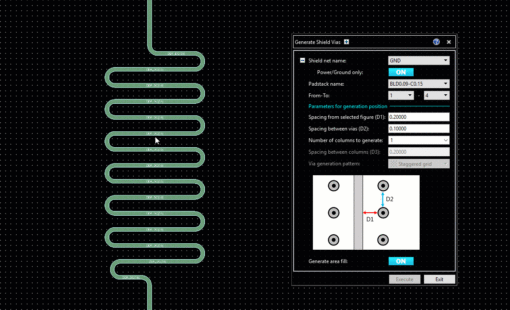

Des traversées de blindage peuvent être générées automatiquement en se basant sur des spécifications définissables par l’utilisateur

Points et nœuds de branchement virtuels

  • Des points de branchement virtuels peuvent être spécifiés, pour diviser un réseau en deux branchements à un certain point.
  • Avec les nœuds virtuels, il est possible d’affecter des limites de longueur aux pistes sélectionnées
  • Une marque sera automatiquement affichée à l’emplacement de la longueur de piste maximum, éliminant la nécessité de vérifier la longueur de piste.



Des points de branchement virtuels peuvent être utilisés pour diviser un réseau en  branchements
Des points d’essai peuvent être exclus des DRC (vérifications des règles de conception) d’antenne

Vérifications des règles de conception

  • Des points d’essai peuvent être exclus des vérifications des règles de conception d’antenne
  • Les vérifications des règles de conception prennent en charge des largeurs de pastilles minimum, y compris la bague d’appui



Vérification des règles de conception de largeur de pastilles minimum
Les vérifications des règles de conception de pistes prennent en charge des largeurs de pastilles minimum



Soustraire les figures décalées et de remplissage de zone

  • Les zones de remplissage de chevauchement qui sont en court-circuit peuvent être corrigées en soustrayant l’une des deux, par Subtract Area Fill with Figure.
  • Les figures qui se composent de plusieurs lignes simples peuvent être considérées en tant que figures simples pour générer une figure décalée. Un décalage peut également générer des découpes s’il y a une forme à l’intérieur de votre figure de référence.
Subtract Area Fill with Figure



Figures de décalage
Des lignes simples peuvent être combinées aux figures décalées
Les fichiers de conception peuvent être comparés directement

Comparaison de conception et mesure

  • Deux fichiers de conception ouverts peuvent être comparés directement. Les résultats peuvent être mis en surbrillance sur la toile.
  • La distance directe entre les géométries (surfaces, bords et sommets) peut être mesurée. Les résultats des mesures sont affichés dans une bulle de commande.



La distance entre les surfaces, bords et sommets peut être mesurée



Cela n'est que la partie visible de l'iceberg...

Pour en apprendre davantage sur les fonctions avancées de l'environnement de conception multi-carte 3D de Design Force de Zuken, contactez un bureau Zuken près de chez vous.
