E3.series - Release 2020

Zuken migliora la progettazione cablaggi e layout quadri con E3.series 2020

Le innovazioni più importanti in sintesi

E3.series è utilizzato da aziende leader mondiali dell’industria manifatturiera per progettare e documentare grandi e importanti progetti di cablaggi elettrici e di armadi elettrici per applicazioni avanzate nei settori dell’automazione, dell’energia, automobilistico, dei trasporti, aerospaziale e della difesa.

Oltre ai numerosi miglioramenti pensati per un utilizzo più agevole, E3.series 2020 presenta notevoli miglioramenti nelle aree della modifica tabellare, dell’incorporazione di documenti Office, del layout dell’armadio in 3D e del supporto di PDF 3D.

red-building-blocks-featured-img-429x208


Miglioramenti generali

Nuova interfaccia utente

Nella versione E3.series 2020, l’interfaccia utente è stata aggiornata con nuove tecnologie e icone. Armonizzando tutti gli strumenti Zuken, il layout e le icone sono state unificate in modo che tutti gli utenti possano orientarsi rapidamente nell’ambiente Zuken. La nuova interfaccia si basa su una nuova libreria, la BCG ControlBar.

E3-2020-GUI

E3-2020-OLE2
L’incorporazione di documenti Office consente di integrare la documentazione di un progetto con una semplice operazione di drag and drop

Incorporazione di documenti Office

Un’importante innovazione della Release 2020 è l’incorporazione di oggetti OLE (Object Linking Embedding). Un oggetto OLE nuovo o esistente può essere inserito direttamente su un foglio schematico. I programmi di Microsoft Office sono particolarmente comuni in questo caso. Questi progetti possono essere aperti o modificati tramite Drag&Drop.

I fogli di calcolo da file Excel possono per esempio essere visualizzati su pagine di schema. Tutte le funzioni Excel sono a disposizione e i dati possono essere editati all’interno di E3.series. Alla fine, gli oggetti incorporati possono essere inclusi o esclusi in fase di stampa.


Ricerca tabellare, filtraggio e modifica

Modifica tabellare

Nella release 2020, le funzionalità di editazione tabellare di E3.series sono state estese per includere ulteriori elenchi. L’editazione tabellare è un tratto distintivo della serie E3.series di Zuken, in quanto consente la ricerca, la modifica e l’aggiornamento coerente dei progetti senza dover navigare attraverso più pagine. Nella nuova versione, le funzionalità di rappresentazione tabellare, filtraggio e modifica di E3.series sono state estese per includere i terminali dei pin attivi e i sigilli dei fili. Inoltre, operazioni di ricerca precedentemente separate sono state combinate in un’unica funzione di ricerca booleana che copre più dispositivi, pagine e liste di connessione.

E3-2020-tabular-editing
Con la release 2020, le capacità di rappresentazione tabellare, di filtraggio e di modifica della E3.series sono state estese per includere i terminali dei pin attivi e le guarnizioni dei fili
E3-2020-boolean-search2
Diverse operazioni di ricerca sono state combinate in un’unica funzione di ricerca booleana che copre più elenchi di componenti, fogli e liste di connessione

Ricerca globale con espressioni booleane

Un’altra novità è la ricerca globale con espressioni booleane. Una funzione di ricerca molto potente e veloce, disponibile nella tabella dei componenti, nella tabella dei fogli, nella tabella dei pin, nella tabella dei collegamenti e nella tabella di traduzione (DBE). La ricerca di un termine può essere effettuata tramite il menu contestuale e consente di scoprire rapidamente se un termine è contenuto nella descrizione nel codice componente, nel testo della funzione o in un’altra colonna.


Informazione dove serve

Finestra proprietà permanente

La visibilità istantanea di tutte le proprietà del dispositivo sullo schema è fornita attraverso una nuova finestra di proprietà permanente che viene aperta ogni volta che si seleziona un componente o una selezione di un componente.

E3-2020-properties
Le proprietà dei dispositivi selezionati nello schema vengono visualizzate in una nuova finestra permanente
E3-2020-3Dpreview2

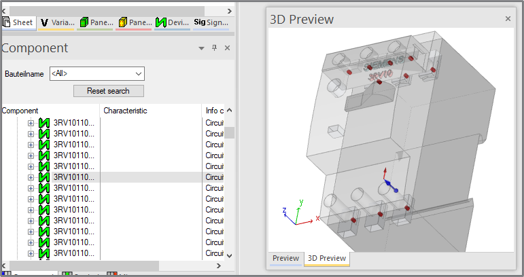

Una finestra di anteprima 3D mostra il componente selezionato nella rappresentazione 3D

Anteprima-3D

L’oggetto nella finestra di anteprima può essere ruotato e ingrandito. Può rappresentare qualsiasi componente che va da un semplice connettore ad un armadio elettrico completo.


Progettazione di armadi elettrici in 3D

Posizionamento di componenti in multiple direzioni

Per soddisfare i requisiti della progettazione e della costruzione di quadri elettrici, la funzionalità di posizionamento dei componenti di E3.panel, l’applicazione 2D/3D per il layout di quadri elettrici della serie E3.series, è stata estesa per supportare più direzioni di posizionamento dei componenti. Con E3.panel i progettisti elettrici possono aggiungere una completa intelligenza elettrica alle geometrie dei pannelli 3D importati (formato STEP), incluso il posizionamento dei componenti e il percorso dei cavi. Nella release 2020, le guide di montaggio e le morsettiere possono essere posizionate in qualsiasi direzione, in modo da poter aggiungere slot di montaggio in una rappresentazione 3D sia all’interno che all’esterno dell’armadio. A scopo di documentazione, le viste 3D possono essere appiattite su disegni 2D e combinate su un’unica pagina.

E3-2020-cabinet
Le morsettiere possono essere posizionate in qualsiasi direzione in un quadro elettrico
E3-2020-dynamic-contour
Profili dinamici per aree riservate, sfondamenti o fori

Profili dinamici nella disposizione dell’armadio elettrico

Per consentire una pianificazione efficiente di armadi elettrici personalizzati o di piccoli lotti di produzione, si possono creare e modificare direttamente nel progetto delle aree di sfondamento, fori e aree riservate, indipendentemente dalla definizione del modello di database.

Documentazione PDF 3D

Al fine di consentire la documentazione digitale dei layout degli armadietti 3D per la documentazione e l’assistenza tecnica, i progetti E3.panel possono essere esportati in modelli PDF 3D completamente interattivi, comprese le informazioni sulla struttura dei dispositivi. Questi possono essere manipolati, misurati e interrogati in modo interattivo.

E3-2020-3DPDF-2
I layout del quadro elettrico possono essere esportati in modelli PDF 3D completamente interattivi
