CR-8000 Release 2025: tutte le novità

Flussi di simulazione ottimizzati, co-design 3D multi-board potenziato e routing assistito da intelligenza artificiale ampliato

Le 10 novità principali in sintesi

CR-8000 Release 2025 introduce flussi di simulazione ottimizzati, co-design 3D multi-board potenziato, routing assistito da intelligenza artificiale esteso e una sincronizzazione PLM più stretta – per cicli di sviluppo più rapidi, maggiore affidabilità progettuale e un flusso di progettazione aziendale più connesso. I principali ambiti di miglioramento includono:

Automazione, per accelerare e standardizzare attività complesse di layout e verifica
Intelligenza integrata, che consente decisioni in tempo reale durante la cattura dello schema, il posizionamento, l’instradamento e la simulazione
Convergenza progettuale, grazie all’integrazione di pianificazione di sistema, layout PCB, packaging e vincoli meccanici in un unico ambiente collaborativo

Scambio ottimizzato di vincoli

La Release 2025 migliora il trasferimento delle regole di timing, skew e ritardo tra Design Gateway e Design Force, offrendo i seguenti vantaggi:

Implementazione coerente delle specifiche dal livello di sistema alla realizzazione fisica
Applicazione uniforme dei vincoli su tempi di propagazione, skew e topologie per interfacce ad alta velocità (es. DDR, PCIe, SerDes)
Eliminazione delle sincronizzazioni manuali, con minore rischio di incoerenze nella definizione dei vincoli

1-constraint-propagaiton-1024x436 — Con la Release 2025, il trasferimento dei vincoli tra Design Gateway e Design Force è stato ampliato e ottimizzato

Decoupling-Capacitor-Placement-1024x566 — Posizionamento e routing automatici dei condensatori di disaccoppiamento in base ai vincoli di Power Integrity

Posizionamento automatico dei condensatori di disaccoppiamento

Una nuova funzione di CR-8000 Design Force consente il posizionamento e l’instradamento dei condensatori di disaccoppiamento secondo regole definite dall’utente basate su vincoli di Power Integrity – garantendo la massima vicinanza ai pin di alimentazione e loop minimi.

Soppressione mirata del rumore nelle reti di alimentazione critiche
Strutture di bypass ottimizzate tramite controllo dell’impedenza e dell’area del loop
Tempi di propagazione affidabili anche nei progetti complessi e ad alta densità, senza errori manuali

Gestione di meshplane e via

CR-8000 Design Force introduce importanti miglioramenti nella gestione dei meshplane e delle via, con l’obiettivo di ottimizzare l’integrità del segnale e la producibilità nei design multilayer ad alta densità:

I meshplane si aggiornano automaticamente quando il routing su layer adiacenti viene modificato, eliminando la necessità di rigenerazione manuale e riducendo le attività di pulizia post-layout.
Le via di rinforzo possono ora essere posizionate sistematicamente su una griglia definita nel progetto, migliorando la resistenza meccanica e la schermatura EMI, in particolare nei PCB di grandi dimensioni o flessibili.
La spaziatura dei cutout nei meshplane è ora modificabile tramite il Rule Editor, consentendo un controllo più preciso dei margini e il rispetto delle regole di progettazione specifiche del produttore.

meshplane-generation-1024x460 — Il meshplane viene aggiornato automaticamente in caso di modifiche ai layer adiacenti.

4-Delay-and-Skew-Visualization-1024x559 — La visualizzazione in tempo reale di delay e skew consente l’identificazione e la correzione immediata delle deviazioni temporali – per una qualità del segnale affidabile nei design ad alta velocità.

Visualizzazione in tempo reale di delay e skew

Una nuova funzione di CR-8000 Design Force introduce i routing balloon e la Skew View, che mostrano direttamente sull’area di lavoro i valori di delay e skew in tempo reale. Durante il routing di coppie differenziali o net critiche dal punto di vista temporale, le violazioni vengono evidenziate con codifica a colori in tempo reale, permettendo:

Correzione immediata di disallineamenti di delay e errori di skew
Visualizzazione diretta delle topologie sensibili al delay durante il routing, senza analisi post-processo
Maggiore precisione nella progettazione di interfacce ad alta velocità come DDR, USB e PCIe

Questa funzione trasforma lo skew tuning da un’attività manuale e iterativa a un passaggio di validazione continuo e integrato nel flusso di layout.

Identificazione dei rischi termici e della sollecitazione dei componenti

CR-8000 Design Gateway amplia il set di regole con nuovi meccanismi di verifica per aumentare l’affidabilità e la Power Integrity nelle fasi iniziali del progetto:

Analisi della durata di vita dei componenti critici
Valutazione automatica della durata operativa dei componenti in condizioni reali, con particolare attenzione a quelli termicamente sensibili, come i condensatori elettrolitici.
Verifica delle tensioni nei Power-IC
Validazione dei livelli di tensione in ingresso e uscita dei regolatori per garantire un’alimentazione stabile su tutte le domain.
Controllo del carico termico dei Power-IC
Monitoraggio della potenza dissipata sotto carico per prevenire surriscaldamenti e perdite di efficienza già nelle fasi iniziali del progetto.

Power-IC-Checks-1024x547 — I controlli standard di tensione dei circuiti integrati di alimentazione verificano che i regolatori soddisfino i requisiti minimi di tensione in ingresso/uscita, garantendo un’erogazione stabile della potenza e un funzionamento affidabile

CR-8000 Design Force, guiding the user through a semi-automated AI-assisted routing process. — Routing automatico di tracce corte su un singolo layer

Posizionamento e routing assistiti da intelligenza artificiale

Con la Release 2025, CR-8000 Design Force introduce la prima fase dell’automazione del layout basata su AI – per una qualità di progettazione superiore con minore intervento manuale:

Posizionamento intelligente dei blocchi e breakout routing
Posizionamento ottimale di componenti complessi e suggerimenti per breakout dei pin basati sulla logica di connessione.
Riutilizzo tramite “Brain Files”
Schemi di posizionamento e routing acquisiti possono essere riutilizzati tra progetti diversi.
Strategie di layout “human-like”
L’intelligenza artificiale replica il comportamento dei progettisti esperti, considerando funzioni, flusso del routing e requisiti di Power Integrity.

Supporto alla simulazione nel Constraint Browser

CR-8000 Design Force semplifica la configurazione, l’analisi e la documentazione delle simulazioni direttamente all’interno del Constraint Browser, grazie a nuove funzionalità:

Esportazione in CSV e macro
Le impostazioni di simulazione possono essere esportate per una rapida replicazione e flussi di lavoro automatizzati.
Generazione diretta di file Touchstone
I file .snp per l’analisi della Signal Integrity vengono generati direttamente dalle simulazioni AMI – ideale per SerDes, DDR e interfacce ad alta velocità.
Maggiore trasparenza dei modelli
Una migliore visibilità sulle assegnazioni IBIS, i flussi di corrente e le caratteristiche comportamentali facilita la verifica dei design complessi ad alta velocità.

CSV-output — L’esportazione delle impostazioni di analisi in formato CSV e tramite macro consente una rapida duplicazione delle configurazioni di simulazione, facilitando l’automazione e la standardizzazione dei flussi di progettazione in CR-8000

3D-multi-board — Posizionamento preciso e verifica spaziale di più PCB interconnessi all’interno di un unico contenitore, per ridurre problemi di adattamento e interferenze nelle fasi finali.

Funzionalità avanzate per il co-design multi-board e 3D

CR-8000 Design Force e System Planner offrono nuove funzionalità per una progettazione più precisa e integrata di sistemi elettronici complessi, grazie al supporto esteso per il design multi-board e l’integrazione meccanica 3D:

Allineamento 3D e verifica delle distanze
Posizionamento accurato e prevenzione delle collisioni tra più schede all’interno di un unico contenitore meccanico.
Simulazione del comportamento elettrico e termico nel contesto del contenitore
Valutazione anticipata delle prestazioni elettriche e della distribuzione del calore per ottimizzare strategie di raffreddamento, scelta dei materiali e impilamento delle schede.
Creazione del pannello (nester) con vincoli meccanici
Garanzia delle distanze produttive nella replicazione dei design, tenendo conto dei vincoli meccanici del contenitore.

Integrazione PLM e controllo delle versioni

La piattaforma di gestione dati e processi DS-CR offre funzionalità avanzate per un’integrazione più stretta tra progettazione elettronica e processi aziendali:

Sincronizzazione bidirezionale del design
Le modifiche a schemi, layout e distinte base vengono sincronizzate automaticamente con sistemi PLM come PTC Windchill o Dassault 3DEXPERIENCE.
Versionamento automatico
Gli stati di revisione dei dati di progetto e della documentazione vengono gestiti in modo centralizzato su più sistemi – per accelerare le approvazioni.
Moduli riutilizzabili con tracciabilità delle versioni
Riutilizzo strutturato dei blocchi di progetto con tracciabilità completa delle versioni – per iterazioni progettuali più rapide e sicure.

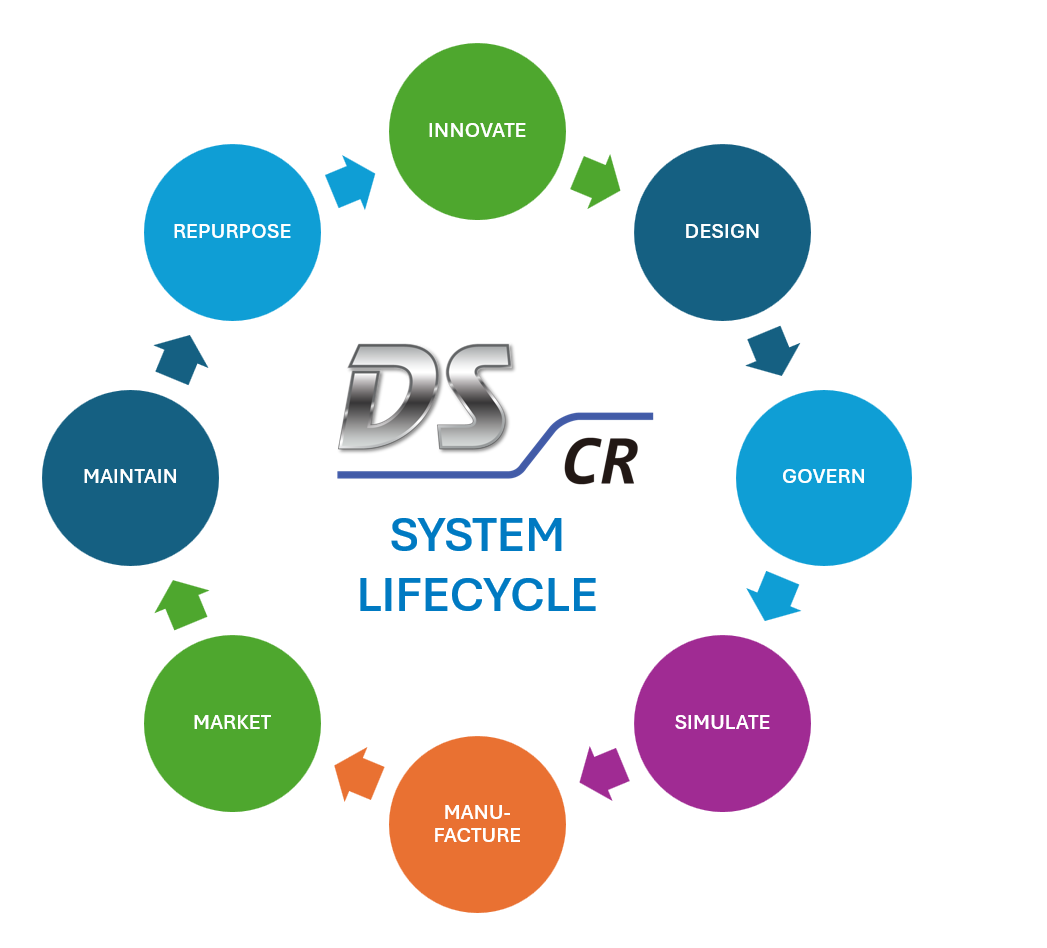

CR-8000-Product-Lifecycle — CR-8000 2025 rafforza ulteriormente il controllo delle versioni e l’integrazione con il PLM (Product Lifecycle Management) grazie a funzionalità avanzate in DS-CR.
