Nouveautés de la version 2025 de CR-8000

Workflows de simulation améliorés, co-conception 3D multi-cartes renforcée et routage assisté par IA étendu.

Aperçu des 10 fonctionnalités clés principales

La version 2025 de CR-8000 introduit des workflows de simulation améliorés, une co-conception 3D multi-cartes renforcée, un routage assisté par IA étendu, et une synchronisation PLM plus étroite, afin d’accélérer les cycles de développement, d’améliorer la fiabilité des conceptions et de favoriser un flux de conception d’entreprise plus connecté.

Les principaux axes d’amélioration incluent l’automatisation, pour accélérer et standardiser les tâches complexes de routage et de vérification ; l’intelligence embarquée, permettant une prise de décision en temps réel lors de la saisie de schémas, du placement, du routage et de la simulation ; et la convergence de la conception, intégrant la planification système, la conception de PCB, l’encapsulation et les contraintes mécaniques dans un environnement collaboratif unique.

Propagation avancée des contraintes

La version 2025 améliore le transfert des contraintes de temporisation, de désalignement (skew) et de délai entre Design Gateway (schémas) et Design Force (routage physique), offrant les avantages suivants :

Intégration fluide des spécifications depuis la planification système jusqu’au routage physique
Application cohérente des contraintes de délais, de désalignement et de topologies pour les interfaces haut débit (par ex. : DDR, PCIe, SerDes)
Réduction du besoin d’alignement manuel, diminuant ainsi le risque d’incohérences dans la définition des contraintes

1-constraint-propagaiton-1024x436 — Les améliorations apportées au navigateur de contraintes permettent l’exportation des configurations de simulation, la génération de fichiers Touchstone et une meilleure transparence des modèles.

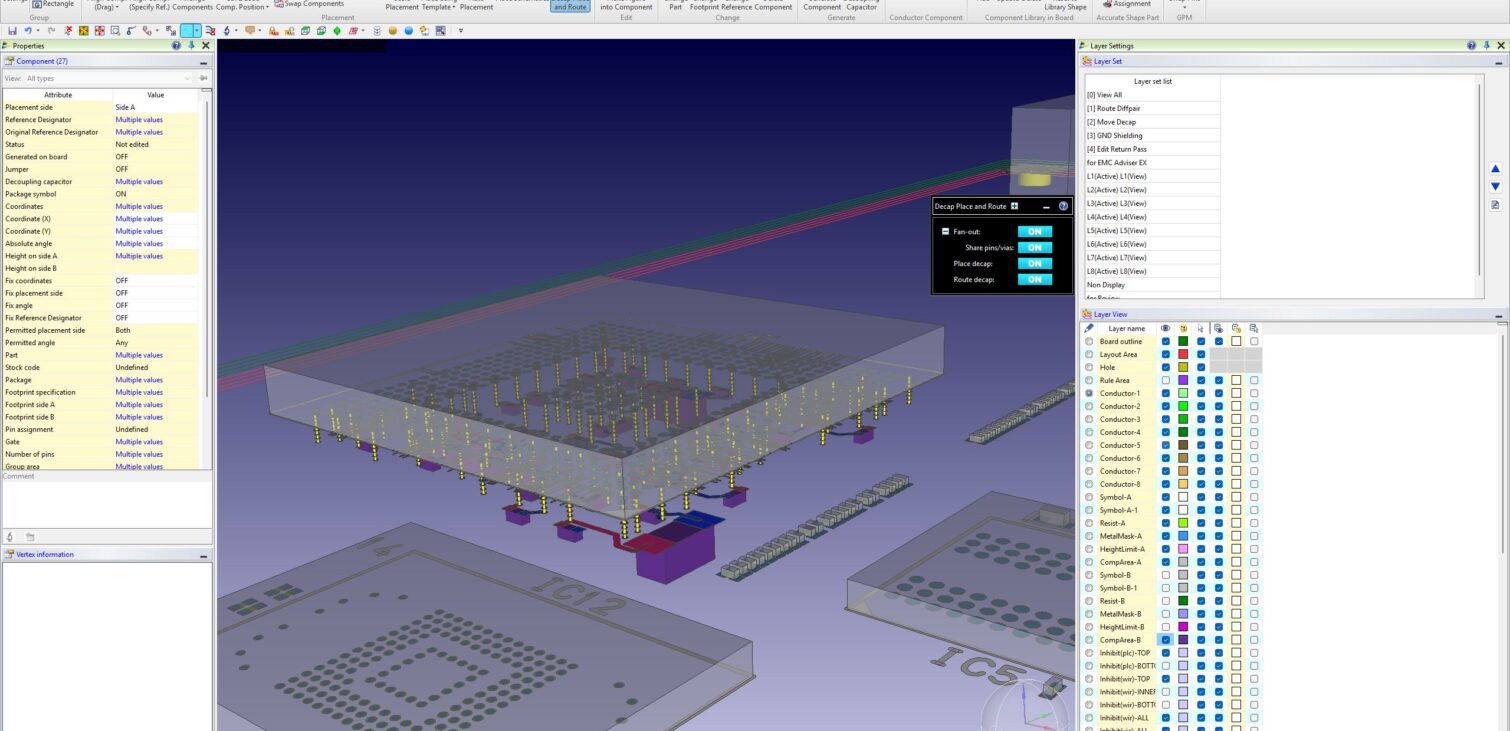

Decoupling-Capacitor-Placement-1024x566 — Placement et routage automatisés des condensateurs de découplage selon des contraintes d’intégrité de puissance définies par l’utilisateur

Placement automatisé des condensateurs de découplage

Une nouvelle fonctionnalité de CR-8000 Design Force permet le placement et le routage des condensateurs de découplage selon des règles basées sur les contraintes d’intégrité de puissance, garantissant une proximité optimale avec les broches d’alimentation et une surface de boucle minimale.

Suppression ciblée du bruit dans les réseaux d’alimentation critiques
Structures de découplage optimisées grâce au contrôle de l’impédance et de la surface de boucle
Synchronisation fiable dans les conceptions complexes et à haute densité — sans erreurs manuelles

Gestion des plans de masse maillés (meshplanes) et des vias

CR-8000 Design Force introduit plusieurs améliorations essentielles dans la gestion des plans de masse maillés (meshplanes) et des vias, visant à optimiser à la fois l’intégrité du signal et la fabricabilité dans les conceptions denses et multicouches :

Mise à jour automatique des plans maillés lors de modifications sur les couches adjacentes
Placement systématique des vias de renforcement sur une grille définie
Contrôle précis des espacements des découpes via l’éditeur de règles

meshplane-generation-1024x460 — La génération automatisée des plans de masse maillé s’adapte dynamiquement aux modifications des couches adjacentes.

4-Delay-and-Skew-Visualization-1024x559 — La visualisation en temps réel des délais et du désalignement (skew) lors du routage permet la détection et la correction immédiates des décalages de temporisation, garantissant ainsi l’intégrité du signal dans les conceptions haut débit.

Visualisation en temps réel des délais et du désalignement

Nouveauté de CR-8000 Design Force, les bulles de routage et la vue Skew View affichent désormais en temps réel les retours sur les délais et le désalignement directement sur le plan de travail. Lors du routage de paires différentielles ou de nets critiques en termes de temporisation, les violations sont signalées par un code couleur en temps réel, permettant :

Correction immédiate des désaccords de délais et des erreurs de désalignement
Visualisation des topologies critiques en termes de délai pendant le routage, sans analyse post-traitement
Précision accrue pour les interfaces haut débit telles que DDR, USB et PCIe

Cela transforme l’ajustement du désalignement (skew) d’une tâche manuelle et empirique en une étape de validation continue et intégrée.

Vérification de la durée de vie des composants et des circuits intégrés de puissance (Power IC)

Dans CR-8000 Design Gateway, des vérifications avancées basées sur des règles ont été ajoutées afin de renforcer la fiabilité en amont, les performances thermiques et l’intégrité de puissance :

Évaluation automatisée de la durée de vie des composants sensibles à la chaleur
Validation des niveaux de tension d’entrée et de sortie des régulateurs
Surveillance de la dissipation de puissance pour la prévention thermique

Power-IC-Checks-1024x547 — Les vérifications des normes de tension des circuits intégrés de puissance (Power IC) s’assurent que les régulateurs respectent les exigences minimales de tension d’entrée et de sortie, garantissant ainsi une alimentation stable et un fonctionnement fiable.

CR-8000 Design Force, guiding the user through a semi-automated AI-assisted routing process. — Routage automatique des pistes courtes sur une seule couche

Placement et routage assistés par l’IA

CR-8000 Design Force introduit la première phase de l’automatisation du placement et du routage assistée par l’IA, conçue pour améliorer la qualité de l’implantation tout en réduisant les efforts manuels:

Planification au niveau des blocs et breakout routing
Réutilisation des connaissances via des fichiers de connaissances AI hiérarchiques
Stratégies d’implantation inspirées du raisonnement humain

Simulation intégrée dans le navigateur de contraintes

CR-8000 Design Force simplifie la configuration, l’analyse et la documentation des simulations directement dans le navigateur de contraintes grâce à de nouvelles fonctionnalités :

Exportation des paramètres de simulation au format CSV et via macros
Génération directe de fichiers Touchstone pour les interfaces haut débit
Transparence accrue sur les modèles et mappages IBIS

CSV-output — L’exportation des paramètres d’analyse au format CSV et par macros permet une réplication rapide des configurations de simulation, favorisant l’automatisation et la standardisation du processus de conception.

3D-multi-board — Positionnement précis et validation spatiale de plusieurs circuits imprimés interconnectés au sein d’un même boîtier mécanique, minimisant les problèmes d’ajustement et d’interférences en fin de cycle.

Co-conception multi-cartes et 3D

CR-8000 Design Force et System Planner renforcent la co-conception multi-cartes et mécanique 3D, permettant un développement produit plus précis et collaboratif :

Alignement et dégagement 3D entre cartes dans les boîtiers partagés
Simulation électrique et thermique dans le contexte du boîtier
Panneautage par répétition tenant compte des contraintes mécaniques

Intégration PLM renforcée et gestion des versions améliorée

La plateforme DS-CR de gestion des données de conception et des bibliothèques introduit des capacités renforcées pour intégrer étroitement la conception technique aux processus d’entreprise :

Synchronisation bidirectionnelle automatique avec les systèmes PLM (PTC Windchill, Dassault 3DEXPERIENCE)
Gestion centralisée des états de révision des conceptions et des documents
Réutilisation structurée des modules avec traçabilité complète des versions

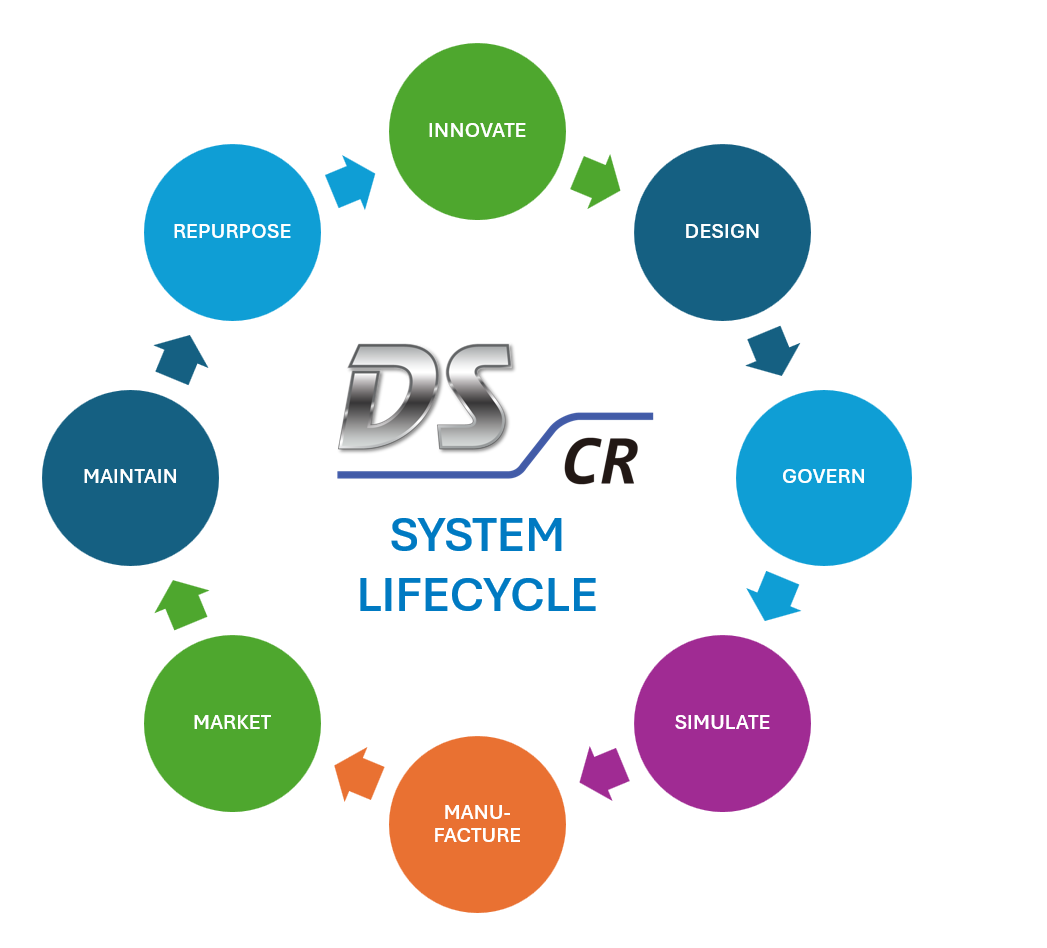

CR-8000 Product Lifecycle — CR-8000 2025 renforce davantage la gestion des versions et l’intégration au PLM (Product Lifecycle Management) grâce à des fonctionnalités améliorées au sein de DS-CR.
